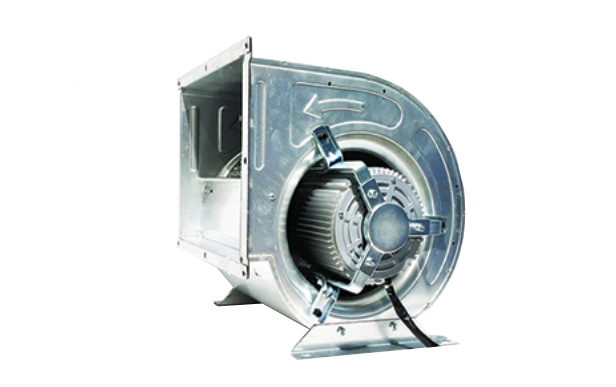

Ventilador centrífugo Tingertech serie TGZ

Nuestro ventilador centrífugo curvado hacia adelante, C.A. / EC TGZ, también conocida como Serie ventilador centrífugo de baja presión, soplador de pulgadas o ventilador de vivienda , está desarrollado y fabricado con tecnología internacionalmente avanzada. Fue desarrollado utilizando alta tecnología y con una estructura compacta y de bajo ruido, que fue especialmente diseñada para el aire acondicionado. Extracción de un solo extremo o de dos extremos Ventilador centrífugo de CA en pulgadas / Ventilador centrífugo EC en carcasa espiral optimizada con palas curvadas hacia delante. Energía optimizada para funcionamiento en carcasa en espiral para un alto nivel de eficiencia y características acústicas favorables. Disponible en dimensiones de 180 a 500 mm. Esto permite caudales volumétricos de hasta 9.000 m³/h y presiones estáticas de hasta 800 Pa. El ventilador centrífugo de baja presión es el equipo subsidiario ideal para varias unidades de aire acondicionado central de gabinete, aires acondicionados intercambiables, unidades de tubos, sistemas VAV, calefacción, limpieza y otros tipos de sistemas de ventilación.

Los ventiladores Tingertech cumplen con los más altos requisitos de calidad en cualquier campo de aplicación. Esto significa que el aire acondicionado ventilador centrífugo y Los ventiladores centrífugos EC de nuestra serie TGZ son perfectamente adecuados para aplicaciones en tecnología de aire acondicionado, refrigeración de dispositivos y componentes o para sistemas de escape. Disponibles en varias dimensiones de 180 a 500 mm, los ventiladores centrífugos de nuestra serie TGZ con carcasa en espiral de chapa galvanizada se pueden montar en la brida de salida o mediante soportes de fijación. Nuestra tecnología EC con controlador integrado se adapta perfectamente al ventilador centrífugo. Naturalmente, los ventiladores centrífugos con motor EC cumplen los requisitos de todas las directivas de eficiencia energética de la UE.

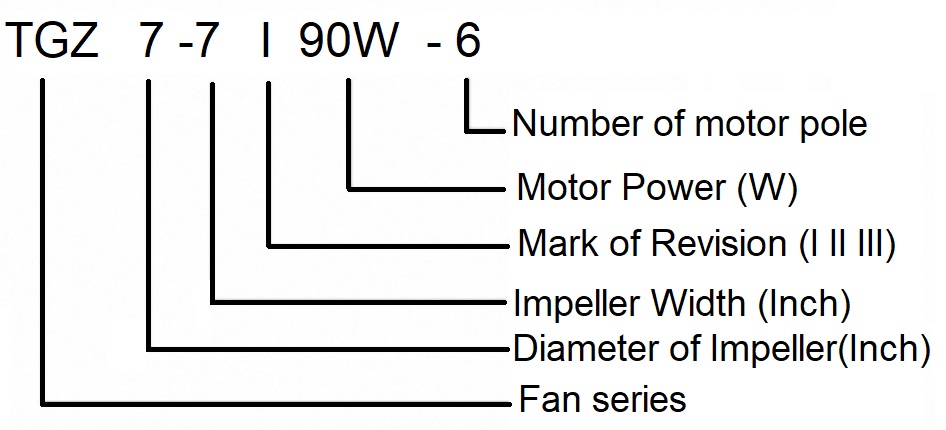

Nomenclatura del ventilador centrífugo

Características del soplador centrífugo

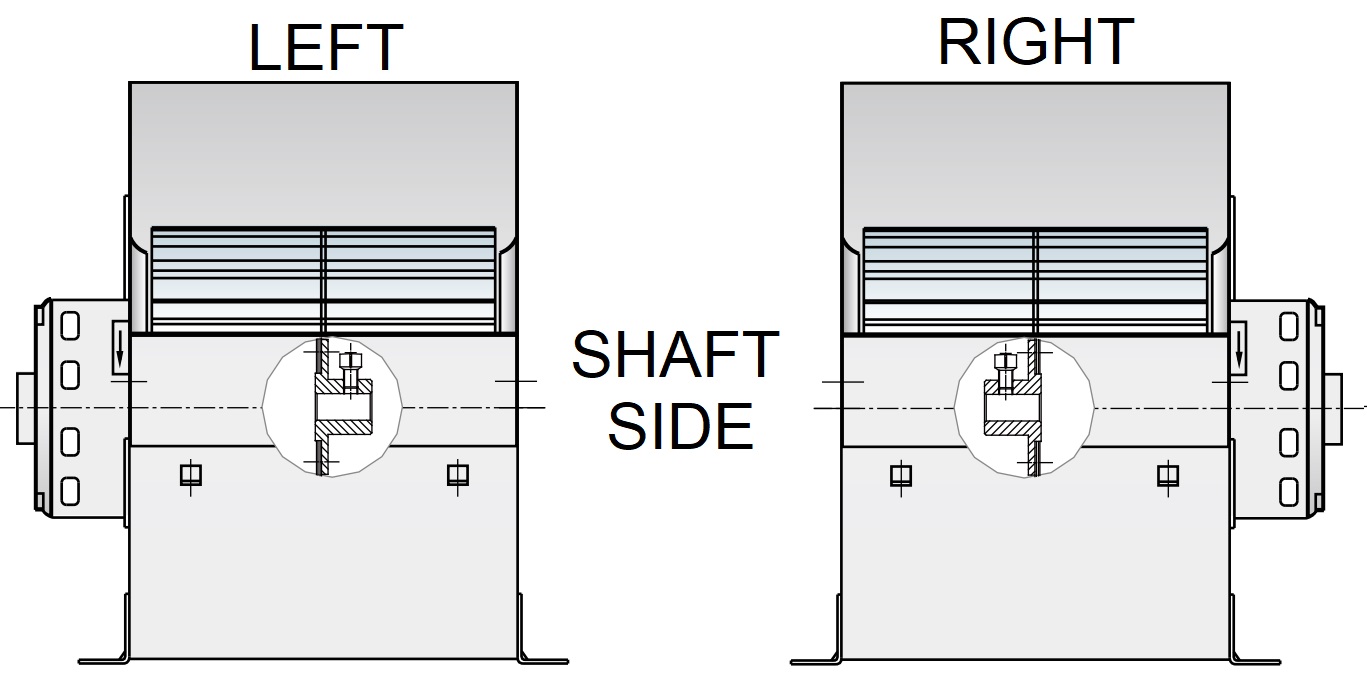

1. Dirección de rotación del ventilador de la carcasa

La dirección de rotación de HVAC. El ventilador centrífugo de aire se puede dividir en rotación en el sentido de las agujas del reloj (R) y rotación en el sentido contrario a las agujas del reloj (L).

Rotación en el sentido de las agujas del reloj (R) de Ventilador centrífugo de CA : desde el lado de la manga, la dirección de rotación de la rueda es la misma que la dirección de rotación en el sentido de las agujas del reloj.

Rotación en sentido antihorario (L) de Ventilador centrífugo de doble entrada : desde el lado de la manga, la dirección de rotación de la rueda es opuesta a la dirección de rotación en el sentido de las agujas del reloj.

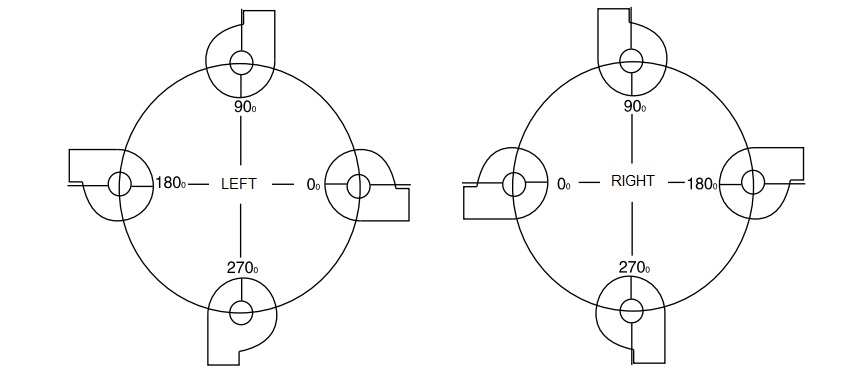

2. Dirección de descarga del extractor de aire industrial

Como se muestra a continuación, El ventilador de conducto rectangular en línea se puede fabricar en cuatro direcciones de salida de aire: 0°, 90°, 180° y 270°.

Modelos de ventilador centrífugo/soplador en pulgadas

Modelo de ventilador	modelo de motor	Voltaje	Frecuencia	Velocidad	Volumen de aire
TGZ 7-7	YDK90-6	203V-240V	50/60Hz	850RPM	1000m³/hora
	YDK200-4	203V-240V	50/60Hz	1150RPM	1500m³/hora
TGZ 8-8	YDK200-6	203V-240V	50/60Hz	820RPM	2000m³/hora
	YDK300-4	203V-240V	50/60Hz	1200RPM	2200m³/hora
TGZ 9-9	YDK250-6	203V-240V	50/60Hz	850RPM	2000m³/hora
	YDK375-6	203V-240V	50/60Hz	850RPM	2000m³/hora
	YDK375-4	203V-240V	50/60Hz	1200RPM	2500m³/hora
	YDK550-4	203V-240V	50/60Hz	1150RPM	3250m³/hora
TGZ 10-10	YDK450-6	203V-240V	50/60Hz	850RPM	3000m³/hora
	YDK550-4	203V-240V	50/60Hz	1150RPM	3250m³/hora
TGZ 12-9	YDK750-6	203V-240V	50/60Hz	830RPM	3000m³/hora
	YDK900-4	203V-240V	50/60Hz	1250RPM	6000m³/hora
TGZ 12-12	YDK750-6	203V-240V	50/60Hz	830RPM	3000m³/hora
	YDK900-6	203V-240V	50/60Hz	880RPM	7000m³/hora

Construcción de ventilador centrífugo de baja presión

Los ventiladores de la serie TGZ constan de carcasa, rueda, placa base y motor.

1. Carcasa del ventilador centrífugo curvo hacia adelante

la vivienda de El ventilador centrífugo está hecho de chapa de acero galvanizado en caliente. Las placas laterales incluyen conos de entrada diseñados con la mejor aerodinámica para las condiciones de entrada. el pergamino de El ventilador centrífugo se fija a las placas laterales mediante soldadura por puntos. En el lateral de la carcasa hay una serie de orificios previamente perforados para remachar tuercas para realizar la instalación según la dirección de salida de aire que necesite el cliente.

2. Rueda del ventilador centrífugo

Rueda de ventilador centrífugo curvada hacia adelante industrial El ventilador centrífugo está construido con chapa de acero galvanizado en caliente de alta calidad con un perfil aerodinámico avanzado para lograr la mayor eficiencia y el menor nivel de ruido. La rueda se fija en la placa central y en el anillo final con presión de remachado. La Rueda está construida con la máxima resistencia que soporta el funcionamiento continuo con la máxima potencia.

3. Estructura del ventilador centrífugo de conducto

Placas base de El ventilador de la carcasa está hecho de chapa de acero galvanizado de alta calidad, que se puede ensamblar según la demanda del cliente.

4. Motor del ventilador centrífugo de doble entrada

Los motores de ventilador centrífugo para sopladores pueden ser motores de CA monofásicos de 220 V/50 HZ, 110 V/60 HZ con 1-3 velocidades O motores EC con 1-3 velocidades, que son flexibles para cambiar de velocidad y fáciles de instalar. La velocidad se puede cambiar utilizando el regulador de voltaje controlado por silicio y el convertidor de frecuencia proporcionados.

Consulte los productos detallados para conocer los datos técnicos y el tamaño total del ventilador centrífugo.
