Tingertech produce și comercializează în principal manometre obișnuite, manometre de oxigen/acetilenă, manometre medicale, manometre de umplere cu lichid, manometre industriale chimice, manometre de refrigerare, manometre cu capsule și piese de refrigerare parțială.
Aplicație
1. Pentru puncte de măsurare cu sarcini dinamice mari de presiune și vibrații;
2. Pentru medii gazoase și lichide care nu sunt foarte vâscoase sau cristalizante și nu vor ataca piesele din aliaj de cupru;
3. Utilaje de inginerie, Echipamente de testare;
5. Inginerie medicală, Echipamente de stingere a incendiilor;
6. Sistem hidraulic și pneumatic
Caracteristica produsului
1. Conform standardului manometrului general de presiune din Republica Populară Chineză, GB/T1226-2017 și standardului EN837-1;
2. Dimensiune (mm): 40, 50, 60, 70, 80, 90, 100, 125, 150, 200;
3. Temperatura permisă: Ambient: -20℃~+60℃, Media: +60℃ (maxim);
4. Clasa de precizie: ±1,0% FS ±1,6%FS ±2,5%FS;
5. Lichid de umplere: silicon glicerina;
6. Interval: 0~16MPa;
7. Grad de protectie: IP67
Specificații
1. Material: Oțel inoxidabil;
2. Conexiune: 1/8' NPT 7/16-20UNF 5/16-24UNF;
3. Forma de instalare: NPT PT BSP (1/8' 1/4' 3/8' 1/2') M14*1.5 M20*1.5;
4. Forma de instalare: suport U-clam, suport inferior (LM), suport central spate (CBM).
Montare inferioară a spatelui (LBM), Montare a panoului din spate (BPM);
| Metoda de montare |
Nr. produs |
O |
B |
C |
D |
E |
M |
N |
S
|
W |
| Mount inferior |
BC1.132 |
46 |
38 |
25 |
41 |
6.5 |
/ |
/ |
5 |
11 |
| BD1.132 |
58 |
47 |
29 |
52 |
7.5 |
/ |
/ |
6 |
14 |
| BE1.132 |
68 |
55 |
30 |
62 |
8.5 |
/ |
/ |
6 |
14 |
| BI1.132 |
108 |
88 |
36 |
98 |
13 |
/ |
/ |
7 |
22 |
| BI1.132 |
108 |
94 |
37 |
98 |
16 |
/ |
/ |
8 |
22 |
| BI1.132 |
101 |
89 |
49 |
98 |
16 |
/ |
/ |
14 |
22 |
| Montare inferioară la suprafață |
BE3.132
|
68 |
55 |
30 |
62 |
8.5 |
85 |
75.5 |
6 |
14 |
| BI3.132 |
108 |
85 |
37 |
98 |
15 |
129 |
116 |
8 |
22 |
| BK3.132 |
159 |
110 |
50 |
149 |
20 |
190 |
176 |
10 |
22 |
| BI3.132 |
101 |
90 |
49 |
99 |
18 |
129 |
116 |
18 |
22 |

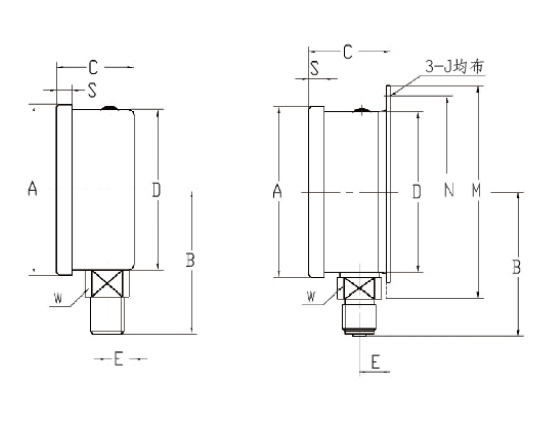

Desen de contur

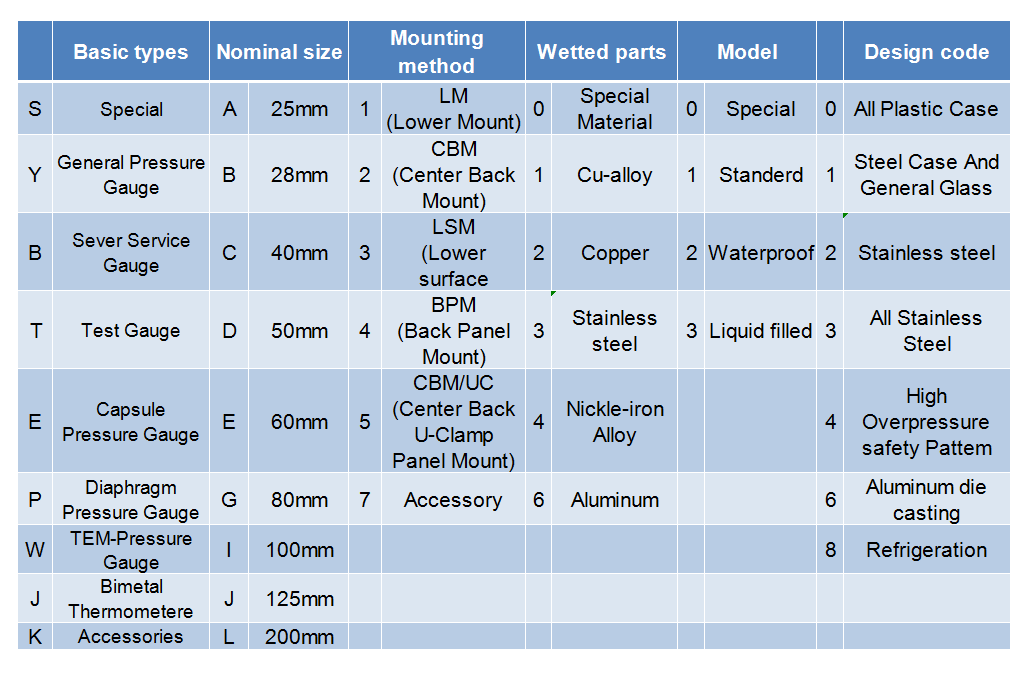

Tabel de selecție a ecartamentului
