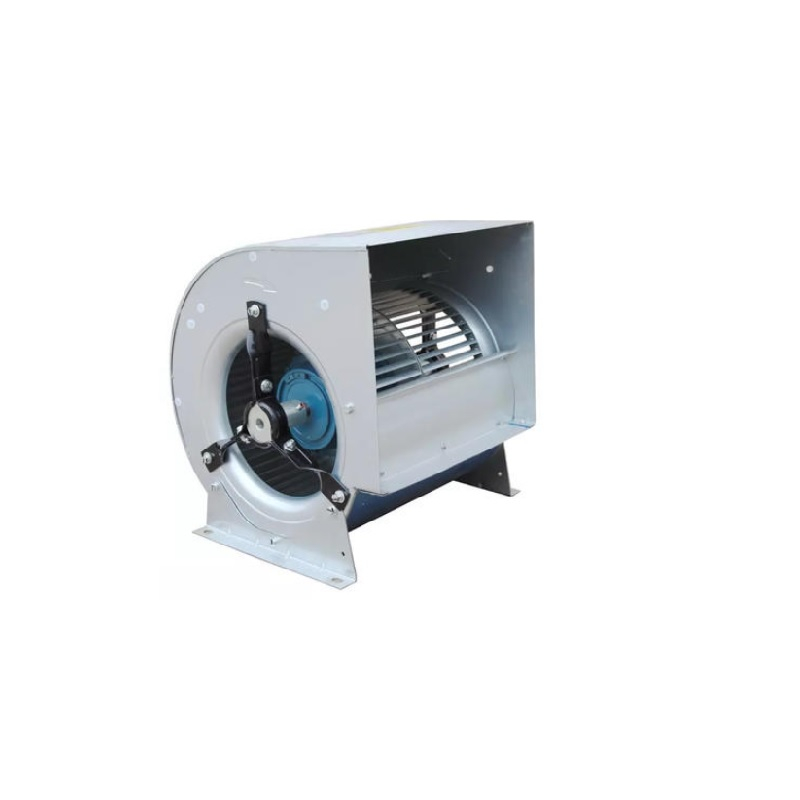

TGB355 Ⅰ 1,5kW-6P 1,8kW-6P centrifugálfúvó nagy teljesítménysűrűséggel

A A TGB sorozatú centrifugális ventilátor egyfajta légkondicionáló ventilátor. A centrifugális ventilátor járókerekét háromfázisú külső motor hajtja. Csúcstechnológiával, alacsony zajszinttel és kompakt szerkezettel fejlesztették ki. Kifejezetten a légkondicionáláshoz tervezték. Ennek a sorozatnak a centrifugális ventilátorának áramlási sebessége és teljes nyomástartománya 1000 m/h és 20 000 m/h és 200 Pa és 850 Pa között van. Ideális felszerelés a légkondicionáló és egyéb ventilátorrendszerekhez.

A centrifugális ventilátor nómenklatúrája

A centrifugálfúvók jellemzői

1. Forgásirány

A TGB sorozatú centrifugális ventilátor két forgásiránysal rendelkezik, balra (LG) és jobbra (RD); A meghajtás felől nézve, ha a centrifugális ventilátor járókereke az óramutató járásával megegyezően forog, az bal oldali (LG) forgás. Ha a centrifugális ventilátor lapátja az óramutató járásával ellentétes irányban forog, akkor jobb oldali (RD).

2. Kibocsátási irány

Az alábbi ábra szerint A TGB sorozatú centrifugális ventilátor  négy levegőkimeneti irányban készíthető: 0°, 90°, 180° és 270°.

Centrifugális ventilátor kialakítás

A TGB sorozatú centrifugális ventilátor centrifugális ventilátorházból, centrifugális ventilátor járókerekekből, centrifugális ventilátor alaplemezből (vázból), motorból, tengelyhüvelyből és levegőkimeneti karimából áll.

1. Centrifugális ventilátorház

A centrifugális ventilátorház tűzihorganyzott acéllemezből készül. A centrifugális ventilátor oldallemezei olyan bemeneti kúpokat tartalmaznak, amelyeket a legjobb aerodinamikával terveztek a bemeneti állapothoz. A centrifugális ventilátor tekercsét ponthegesztéssel rögzítik az oldallapokhoz. A centrifugális ventilátor tekercs oldalán egy sor lyuk van, amelyeket előre fúrtak a szegecselő anyákhoz, amelyek a vevő által igényelt levegőkiáramlási iránynak megfelelő beszerelést végeznek.

2. Centrifugális ventilátor járókerék

Az előre ívelt centrifugális ventilátor járókereke kiváló minőségű tűzihorganyzott acéllemezből készül, fejlett aerodinamikai profillal a legmagasabb hatásfok és a legalacsonyabb zajszint elérése érdekében. A centrifugális ventilátor lapátja a középső lemezre és a véggyűrűre van rögzítve szegecselő markolattal. A centrifugális ventilátorkerék maximális szilárdsággal készült, amely maximális teljesítménnyel bírja a folyamatos működést. Minden centrifugális ventilátor járókereke a kerékkiegyensúlyozáshoz még magasabb nemzeti szabvány szerint van kiegyensúlyozva.

3.Centrifugális ventilátor keret

A TGB sorozatú centrifugális ventilátor alaplemez kiváló minőségű tűzihorganyzott acéllemezből készül, és az egyedülálló megerősítési eljárás biztosítja a kellő szilárdságot. A centrifugális ventilátor alaplemez beszerelésének iránya az ügyfelek különböző igényei szerint hajtható végre, az Over 315 centrifugális ventilátor keret szögacélból és lapos acélból készül. A keret négy oldalán lyukak vannak fúrva a beszereléshez, hogy megfeleljenek a vevők igényeinek a centrifugális ventilátorok különböző beépítési irányaiban.

4. Centrifugális ventilátor motor

A A TGB sorozatú centrifugális ventilátormotorok alacsony zajszintű háromfázisú aszinkron AC ventilátormotorok külső rotorral. A centrifugális ventilátor járókereke az AC ventilátormotor külső burkolatára van felszerelve. A motor fordulatszáma háromfázisú, normál feszültségű, szilícium vezérlésű, feszültségszabályozóval, frekvenciaváltóval stb. változtatható, hogy kielégítse a rendszer változtatható terhelését.

5. Centrifugális ventilátor karima

A A centrifugális ventilátor karima horganyzott acélból készül. A karimás alkatrészek csatlakoztatása a centrifugális ventilátor tekercséhez nem hegesztési eljárással történik. Ez megőrzi a karima jó megjelenését, miközben megfelelő szilárdságot és merevséget is biztosít. A karima méretei és típusa az alábbiakban látható.

TÍPUS	A	B	C	D	E	F	G	H	én
200 Ⅰ	122.5	119.5	-	-	265	259	225	219	10
200 Ⅱ	160	125	-	-	340	270	300	230	10
225 Ⅰ	139	133	-	-	298	286	258	246	10
225 Ⅱ	154	133	-	-	328	286	288	246	10
225 Ⅲ	160	146.5	-	-	340	313	300	273	10
250 Ⅰ	150.5	146.5	-	-	321	313	281	273	10
250 Ⅱ	160	146	-	-	340	312	300	272	10
280 Ⅰ	160	162.5	-	-	340	345	300	305	10
280 Ⅱ	188	162.5	-	-	396	345	356	305	10
315 Ⅰ	-	-	140	140	394	394	338	338	13
315 Ⅱ	-	-	140	140	456	394	400	338	13
355 Ⅰ	-	-	140	140	431	431	375	375	13
355 Ⅱ	-	-	140	140	487	431	431	375	13
400 Ⅰ	-	-	140	140	475	475	419	419	13
400 Ⅱ	-	-	140	140	516	475	460	419	13
450 Ⅰ	-	-	170	170	525	525	469	469	13
450 Ⅱ	-	-	170	170	586	525	530	469	13
500 Ⅰ	-	-	170	170	562	562	506	506	13
500 Ⅱ	-	-	170	170	656	562	600	506	13

Megjegyzés: a centrifugális ventilátor mérete egység formájában és teljes mérete mm.

A centrifugálfúvó használati utasítása

1) A minősített centrifugális ventilátor motorteljesítménye , a centrifugális ventilátor egyik alkatrésze, az itt kiszámított módon, nem biztos, hogy elegendő a centrifugális ventilátor korlátlan nyomóáramú meghajtásához. A centrifugális ventilátor korlátlan kifúvónyílással történő működtetése olyan áramlási sebességet eredményez, amely meghaladja a ventilátor előírt teljesítményét. Az ilyen művelet gyorsan megégeti a ventilátormotort és károsítja a centrifugális ventilátort. A centrifugális ventilátor működtetésekor nagy gondot kell fordítani annak biztosítására, hogy a centrifugális ventilátor leírásában a centrifugális ventilátor teljesítménytáblázatában megadott maximális névleges térfogatáramot ne lépjék túl.

2) A centrifugális csatorna ventilátor teljesítményét a motor névleges fordulatszáma alatt tesztelik, a motor fordulatszámának megváltoztatásával teljesíthetjük a felhasználó tényleges igényeit.

3) A centrifugális ventilátorra / hüvelykes ventilátorra különös gondot kell fordítani a szállítás, be- és kirakodás során. A centrifugális ventilátor csak olyan területeken használható, ahol a levegőben lévő anyagok nem korrozívak, nem mérgezőek és nem eróziósak.

4) A telepítést követően a A centrifugális ventilátor járókerekét kézzel vagy villáskulccsal kell forgatni, hogy megbizonyosodjon arról, hogy szabadon forog anélkül, hogy más centrifugális ventilátor alkatrészeivel ütközne. Ha mindez megtörtént, a centrifugális ventilátor normál üzembe helyezhető.

5) A centrifugális ventilátor rugalmas csatlakozóját kell használni a ventilátor kimeneti karima és a csatlakozó csővezeték között. A rugalmas csatlakozót nem szabad túlfeszíteni.

6) A tekercs és a burkolat belsejét ellenőrizni kell, hogy megbizonyosodjon arról, hogy a centrifugális ventilátor házában nincsenek idegen tárgyak, például szerszámok vagy laza alkatrészek.

7) A centrifugális ventilátor kondenzátormotorjának és a centrifugális ventilátor kerekének forgásirányát ellenőrizni kell, hogy megbizonyosodjon arról, hogy megfelelnek a specifikációnak és a beszerzési megrendeléseknek.

8) A megrendelés során szükséges közölni a centrifugális ventilátor típusok, centrifugális ventilátor motor típusa, centrifugális ventilátor légáramlás, centrifugális ventilátor légnyomás és egyéb centrifugális ventilátor paraméterek.

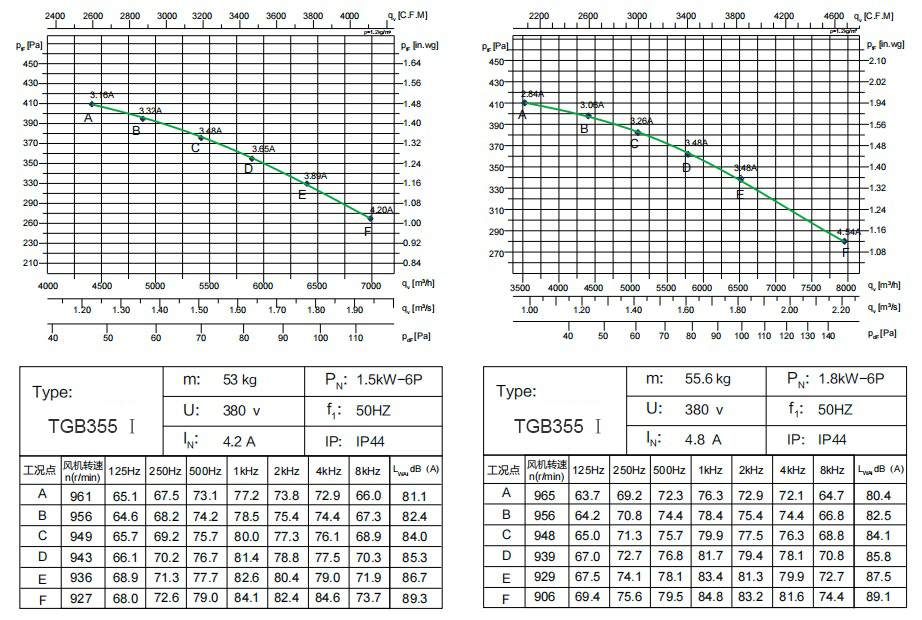

Centrifugális ventilátor görbék és centrifugális ventilátor diagram

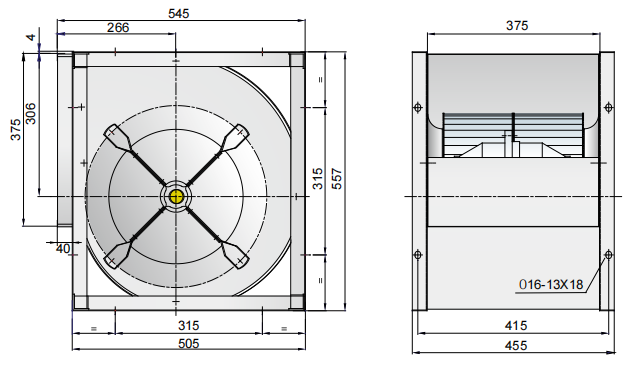

A centrifugális ventilátor teljes mérete

Lépjen kapcsolatba kínai centrifugális ventilátor-szállítójával a centrifugális ventilátor katalógusával kapcsolatban, és kérje meg a centrifugális ventilátor költségét.

GYIK:

1. K: Hogyan válasszuk ki a megfelelő centrifugális ventilátort?

V: Ha hasonlót szeretne, ossza meg velünk:

A térfogat bizonyos statikus nyomáson.

2. K: Adhat nekünk mintát a centrifuga fúvócső ventilátoráról, ingyenes vagy fizetni kell?

V: Mindig rendelkezésre áll ingyenes minta, a szállítási költség az ügyfél oldalán.

3. K: Mi a fizetési határidő?

V: 30% letét és 70% egyenleg az LC, TT által FOB futamidejű szállítás előtt.

4. K: Milyen terméket tud biztosítani?

V: A hvac motor és a centrifugális ventilátor (házventilátor) professzionális gyáraként számos különböző motormodell és centrifugális csatornaventilátor szerepel a listánkon: fan-coil egység motor központi légkondicionálóhoz, motor splithez, szekrényhez, ablakhoz, mennyezeti klímaberendezéshez, hűtőmotorhoz, ventilátormotorhoz, ventilátormotorhoz, hőszivattyú motorhoz, univerzális ventilátormotorhoz, beltéri ventilátor motorhoz, kültéri ventilátor motorhoz, HVAC RPG motorhoz és egyéb ventilátorhoz, HTOR; BLDC motor, EC motor, léptetőmotor, egy- és háromfázisú motor; AC centrifugálventilátor, EC centrifugálventilátor, valamint egyéb HVAC alkatrészek, amelyek szervizünkben segítik az ügyfelek vásárlását.

5. K: Van MOQ a ventilátorához?

V: Igen. A MOQ 100-500 db között van a különböző modelleknél a minta jóváhagyása után. És az is rendben van, hogy kisebb tételeket is elfogadunk az első rendelésnél.

6. K: Tudna küldeni egy árlistát?

V: A legtöbb centrifugális ház ventilátorunk nem szabványos, különböző követelmények alapján vannak testreszabva, mint például a feszültség, a teljesítmény és a tengely átmérője és hossza stb. Így nagyon nehéz árlistát készíteni. Ha megosztaná részletes igényeit és mennyiségét, akkor biztosan nagyon versenyképes árat kínálunk.
