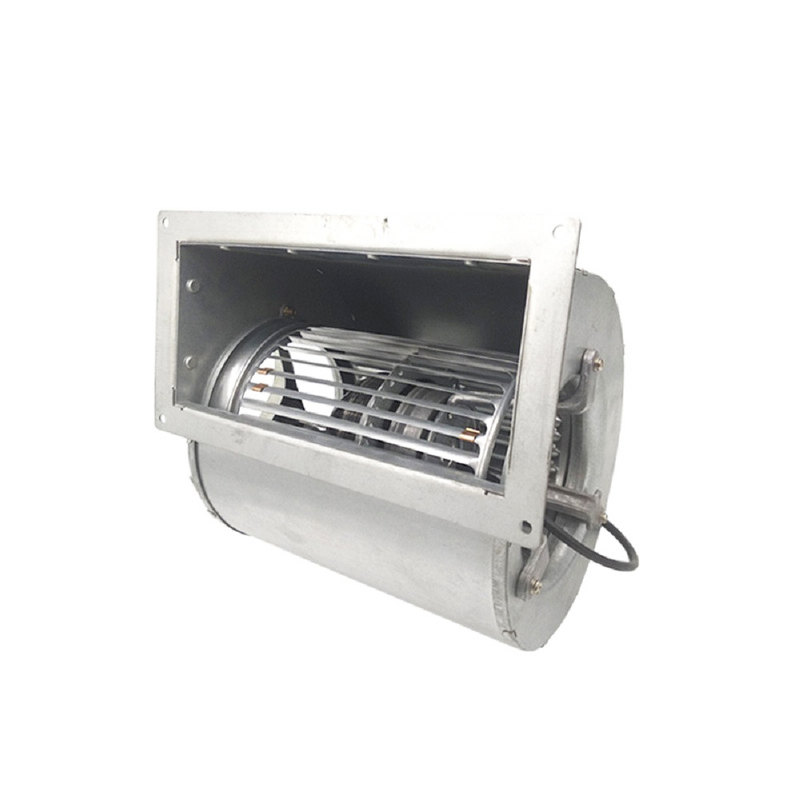

TGZ 10-10Ⅰ 375W-6 450W-6 Fabricante de ventilador de forno centrífugo de baixa pressão

Série TGZ ventilador centrífugo / soprador de forno curvado para frente é desenvolvido e fabricado com tecnologia internacionalmente avançada. Foi desenvolvido com alta tecnologia e baixo ruído e estrutura compacta, especialmente projetada para ar-condicionado. A vazão e a faixa de pressão total de o ventilador da caixa é de 800m³/h a 40000m³/h. O exaustor centrífugo é o equipamento subsidiário ideal para diversas unidades de ar condicionado central de gabinete, condicionadores de ar mutáveis, unidade de tubo, sistema VAV, aquecimento, limpeza e outros tipos de sistema de ventilação.

Nomenclatura do Ventilador Centrífugo

Características do soprador de forno centrífugo

1. Direção de rotação do ventilador da carcaça

A direção de rotação do HVAC O ventilador centrífugo do soprador de ar pode ser dividido em rotação no sentido horário (R) e rotação no sentido anti-horário (L).

Rotação no sentido horário (R) de Ventilador centrífugo AC : Do lado da luva, o sentido de rotação da roda é igual ao sentido horário de rotação.

Rotação no sentido anti-horário (L) do ventilador centrífugo de dupla entrada: Do lado da luva, o sentido de rotação da roda é oposto ao sentido de rotação no sentido horário.

2. Direção de descarga do extrator de ar industrial

Mostrado na figura abaixo, o ventilador de duto retangular em linha pode ser feito em quatro direções de saída de ar: 0°, 90°, 180° e 270°.

Construção de Ventilador Centrífugo de Baixa Pressão

Ventiladores da série TGZ O ventilador centrífugo consiste na carcaça do ventilador centrífugo, no impulsor do ventilador centrífugo, na placa de base do ventilador centrífugo e motor de ventilador centrífugo.

1. Carcaça do ventilador centrífugo curvado para frente

A habitação de o soprador centrífugo é feito de chapa de aço galvanizado a quente. As placas laterais incluem cones de entrada projetados com a melhor aerodinâmica para as condições de entrada. A espiral do soprador centrífugo é fixada nas placas laterais por soldagem a ponto. Na lateral da carcaça há uma série de furos previamente perfurados para a fixação de porcas de rebitagem para realizar a instalação de acordo com a direção de saída de ar necessária ao cliente.

2. Impulsor de ventilador centrífugo de soprador de forno centrífugo

O impulsor do ventilador centrífugo curvado para frente é construído em chapa de aço galvanizado a quente de alta qualidade com perfil aerodinâmico avançado para alcançar a mais alta eficiência e o menor nível de ruído. A pá do ventilador centrífugo é fixada na placa central e no anel final com presilhas de rebitagem. A roda do ventilador centrífugo é construída com resistência máxima que suporta operação contínua com potência máxima.

3. Estrutura do ventilador de duto centrífugo

Placas de base de a carcaça do ventilador é feita de chapa de aço galvanizado de alta qualidade, que pode ser montada conforme a demanda do cliente.

4. Motor do ventilador centrífugo de entrada dupla

Os motores de ventiladores centrífugos podem ser motores CA monofásicos de 220V/50HZ, 110V/60HZ com motores de ventilador de 3 velocidades, que são flexíveis para alterar a velocidade e fáceis de instalar. A velocidade pode ser alterada usando o regulador de tensão controlado por silício e o conversor de frequência fornecidos.

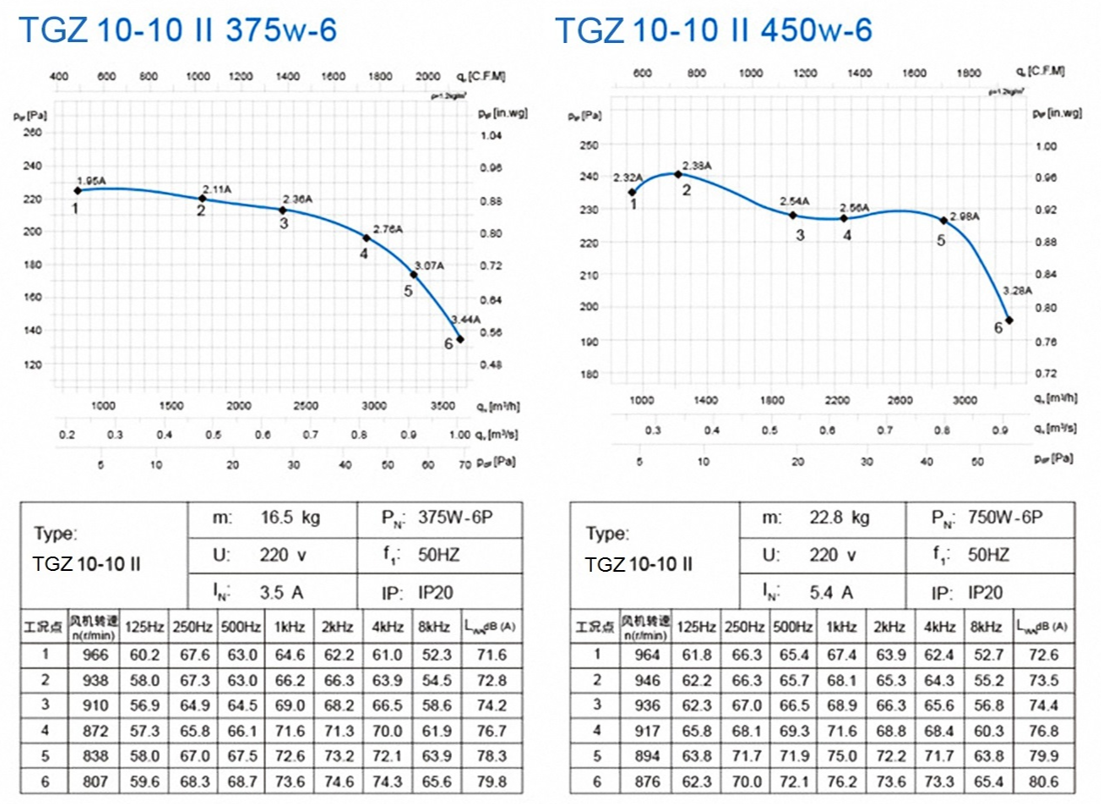

Curvas de ventilador centrífugo

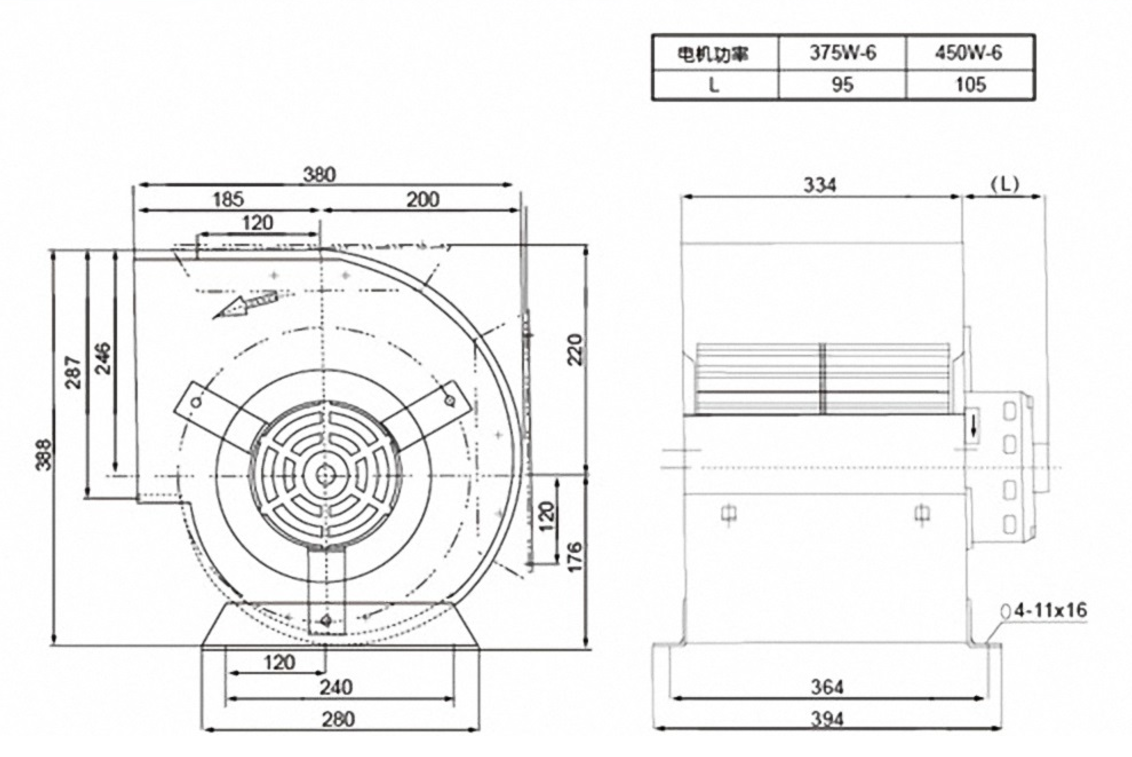

Tamanho geral do ventilador

PERGUNTAS FREQUENTES:

1. P: Como escolhemos o ventilador centrífugo certo conforme precisamos?

R: Para o seu semelhante, compartilhe-nos:

O volume a certa pressão estática.

2. P: Você pode nos fornecer uma amostra do ventilador do duto do soprador centrífugo, é gratuito ou precisa pagar?

R: A amostra grátis está sempre disponível, custo de frete por parte do cliente.

3. P: Qual é o seu prazo de pagamento?

A: Depósito de 30% e saldo de 70% antes do envio por LC,TT no prazo FOB.

4. P: Que tipo de produto você pode fornecer?

R: Como uma fábrica profissional de motor HVAC e ventilador centrífugo (ventilador de carcaça), muitos modelos de motor diferentes e ventiladores de duto centrífugo estão em nossa lista: motor de unidade de fan coil para ar condicionado central, motor para split, gabinete, janela, ar condicionado de teto, motor mais frio, motor de ventilador, motor de ventilador, motor de bomba de calor, motor de ventilador universal, motor de ventilador interno, motor de ventilador externo, motor de ventilador condensador, motor PG e outro MOTOR HVAC / R; Motor BLDC, motor EC, motor de passo, motor monofásico e trifásico; Ventilador centrífugo AC, soprador centrífugo EC, bem como outras peças HVAC, que estão ao nosso serviço para ajudar na compra do cliente.

5. P: Existe um MOQ para o seu ventilador?

R: Sim. O MOQ está entre 100-500 unidades para diferentes modelos após a aprovação da amostra. E também não há problema em aceitar lotes menores para o pedido inicial.

6. P: Você poderia me enviar uma lista de preços?

R: A maioria de nossos ventiladores centrífugos não são padrão, eles são personalizados com base em diferentes requisitos, como tensão, potência e diâmetro e comprimento do eixo, etc. Se você puder compartilhar seus requisitos detalhados e quantidade, teremos a certeza de oferecer um preço muito competitivo.
