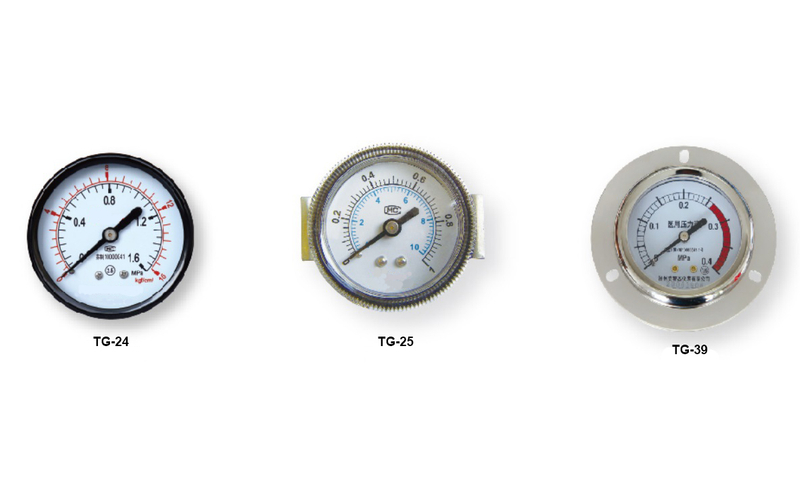

ٹنگرٹیک بنیادی طور پر کامن پریشر گیجز، آکسیجن/ایسٹیلین پریشر گیجز، میڈیکل پریشر گیجز، مائع بھرنے والے پریشر گیجز، کیمیکل انڈسٹریل پریشر گیجز ریفریجرینٹ پریشر گیجز، کیپسول پریشر گیجز اور جزوی ریفریجریشن حصوں میں تیار اور ڈیل کرتا ہے۔
درخواست
1. fuiid میڈیم کے لیے موزوں ہے جو corride تانبے کے مرکب کے لیے کامیکشن پورٹ کو بند نہیں کرتا ہے۔
2. انجینئرنگ مشینری، جانچ کا سامان؛
3. میڈیکل انجینئرنگ، فائر فائٹنگ کا سامان؛
4. ہائیڈرولک اور نیومیٹک نظام
مصنوعات کی خصوصیت
1. عوامی جمہوریہ چین جنرل پریشر گیج کے معیار کے مطابق، GB/T1226-2017 اور EN837-1 کے معیار کے مطابق؛
2. سائز (ملی میٹر): 40، 50، 60، 70، 80، 90، 100، 125، 150، 200؛
3. قابل اجازت درجہ حرارت: محیط: -20℃~+60℃، میڈیا: +60℃ (زیادہ سے زیادہ)؛
4. درستگی کی کلاس: ±1.0% FS ±1.6%FS ±2.5%FS؛
5. مائع بھرنے: گلیسرین سلیکون؛
6. رینج: 0~16MPa؛
7. پروٹیکشن گریڈ: IP54
وضاحتیں
1. میٹریل: سٹینلیس سٹیل؛
2. کنکشن: 1/8' NPT 7/16-20UNF 5/16-24UNF؛
3. انسٹالیشن فارم: NPT PT BSP (1/8' 1/4' 3/8' 1/2') M14*1.5 M20*1.5;
4. انسٹالیشن فارم: U-Clam بریکٹ، لوئر ماؤنٹ (LM)، سینٹر بیک ماؤنٹ (CBM)۔
لوئر بیک ماؤنٹ (LBM)، بیک پینل ماؤنٹ (BPM)؛
| چڑھنے کا طریقہ |
پروڈکٹ نمبر |
اے |
سی |
ڈی |
جی |
ایم |
ن |
ایس |
ٹی |
ڈبلیو
|
| سینٹر بلیک ماؤنٹ |
YC2.110 |
41 |
25 |
41 |
41 |
/ |
/ |
2.5 |
/ |
11/14 |
| YD2.110 |
51 |
27 |
51 |
51 |
/ |
/ |
2.5 |
/ |
14 |
| YE2.110 |
63 |
28 |
63 |
63 |
/ |
/ |
3 |
/ |
14 |
| YB2.111 |
28 |
17.5 |
28 |
28 |
/ |
/ |
|
/ |
11 |
| YC2.111 |
42 |
25 |
41 |
41 |
/ |
/ |
9 |
/ |
11/14 |
| YD2.111 |
52 |
29 |
62 |
62 |
/ |
/ |
10 |
/ |
14 |
| YE2.111 |
63 |
29 |
62 |
62 |
/ |
/ |
17/11 |
/ |
14 |
| YG2.111 |
81 |
29 |
80 |
80 |
/ |
/ |
11 |
/ |
14 |
| یو کلیمپ کے ساتھ بلیک پینل ماؤنٹ |
YC4.110 |
41 |
25 |
41 |
41 |
60.5 |
53 |
5 |
/ |
11 |
| YC4.111 |
51 |
27.5 |
51 |
45 |
66 |
60.5 |
5 |
/ |
14 |
| YE4.111 |
62 |
30 |
60 |
53 |
83 |
72 |
8 |
/ |
14 |
| YF4.111 |
70 |
28 |
67 |
57 |
92.5 |
82.5 |
8 |
/ |
14 |
| بلیک پینل ماؤنٹ فرنٹ فلانج کے ساتھ |
YC5.111 |
47 |
27 |
41 |
42 |
/ |
/ |
4 |
M4 |
11 |
| YD5.111 |
58 |
30 |
52 |
48 |
/ |
/ |
5 |
M5 |
14 |
خاکہ ڈرائنگ

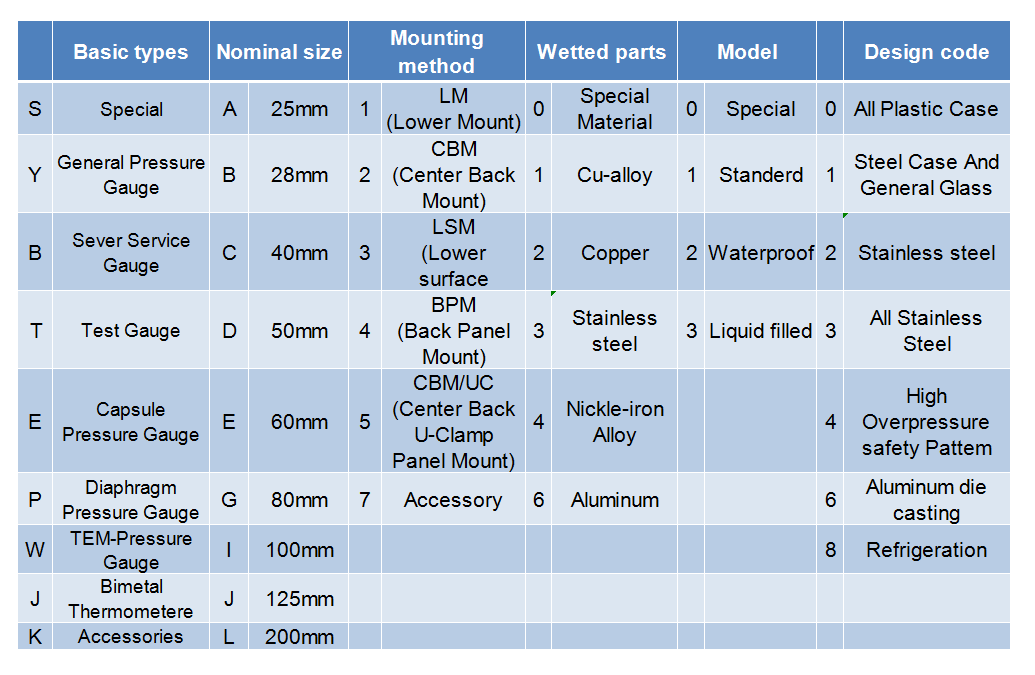

گیج سلیکشن ٹیبل
