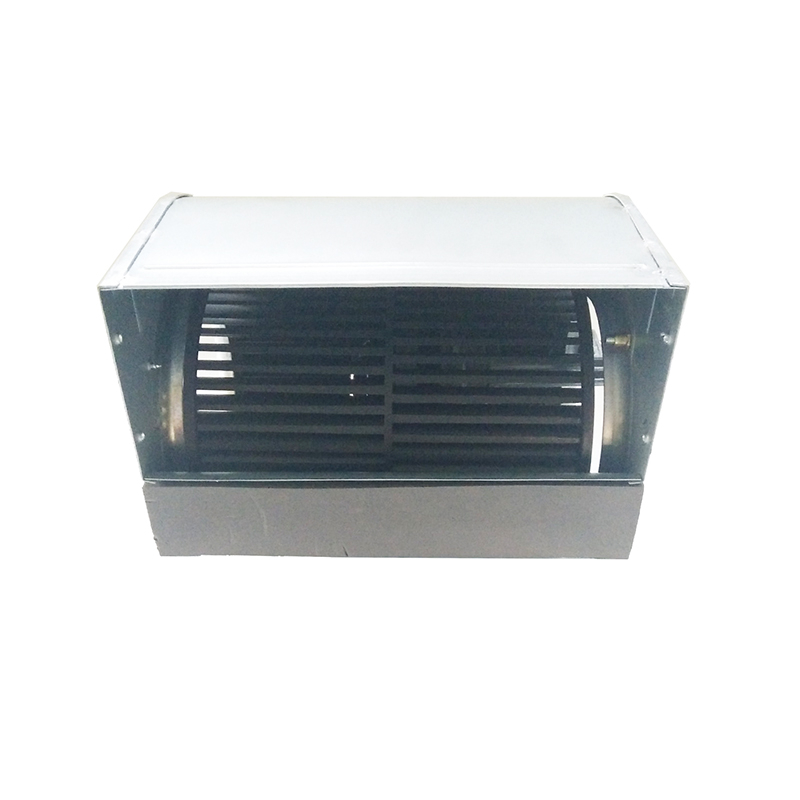

TGP250/190-1 فارورڈ خمیدہ ملٹی-بلیڈ سینٹرفیوگل فین اعلی کارکردگی کم شور والا پنکھا ایئر کنڈیشن ہیٹنگ اور وینٹیلیشن کے لیے

دی ٹی جی پی سیریز کا ایئر کنڈیشننگ سینٹری فیوگل فین ، جو صرف پنکھے کے کنڈلی کے لیے استعمال ہوتا ہے، فارورڈ ملٹی وین سینٹری فیوگل میٹالک پنکھا ہے جسے ہم نے پہلے تیار کیا اور تیار کیا ہے۔ سینٹرفیوگل فین امپیلر اعلی کارکردگی، کم شور اور درست تعمیر کے فوائد کے ساتھ سٹیمپنگ ٹیکنالوجی کا استعمال کرتے ہوئے گرم گالوانیائزنگ سٹیل شیٹ کے اعلی معیار سے بنے ہیں۔ سینٹری فیوگل فین فلو والیوم اور سینری فیوگل فین ایئر پریشر دونوں وسیع اطلاق کے ساتھ مل سکتے ہیں، اور سینٹری فیوگل فین وہیل کا قطر 130 ملی میٹر سے 250 ملی میٹر تک ہے۔ سینٹرفیوگل پنکھے کے بہاؤ کا حجم 250m/h سے 3000m/h تک ہے۔

سینٹرفیوگل فین کا نام

سینٹرفیوج بلور کی خصوصیات

کی نصب پوزیشن کے مطابق سینٹرفیوگل فین ہب، پنکھے کو دو اقسام میں تقسیم کیا جاسکتا ہے، دائیں قسم اور بائیں قسم؛ حب کی طرف سے دیکھنا، اگر سینٹرفیوگل فین امپیلر گھڑی کی سمت میں گھومتا ہے، تو سینٹرفیوگل پنکھے کو رائٹ سینٹری فیوگل فین ٹائپ کہا جاتا ہے۔ اگر یہ گھڑی کی مخالف سمت میں گھومتا ہے، تو سینٹرفیوگل فین پنکھے کو لیفٹ سینٹری فیوگل فین ٹائپ کہا جاتا ہے۔

سینٹرفیوگل فین ڈیزائن

ٹی جی پی سیریز کے سینٹری فیوگل پنکھے بنیادی طور پر سینٹری فیوگل فین ہاؤسنگ، سینری فیوگل فین امپیلر اور سینٹری فیوگل فین ہب پر مشتمل ہوتے ہیں۔

1. سینٹرفیوگل فین ہاؤسنگ

کی رہائش سینٹرفیوگل پنکھا درآمد شدہ کوالٹی گیلوانائزنگ شیٹ سے بنا ہے۔ اس کی سائیڈ پلیٹیں ایروڈائنامک پروفائل کے مطابق شکل اختیار کرتی ہیں اور ٹیپنگ اسکرو کے ساتھ کاٹنے والے اسکرول کے ساتھ فکس ہوتی ہیں۔

2. سینٹرفیوگل فین امپیلر

مڑے ہوئے ریڈیل کو آگے بڑھاتا ہے۔ سینٹری فیوگل فین امپیلر اعلی درجے کے امپورٹڈ ہاٹ گیلوینائزنگ اسٹیل سے بنا ہے جس میں پریزیشن مولڈ کے ساتھ گھونس دیا گیا ہے اور کرل کیا گیا ہے۔ امپیلر کا معقول سینٹری فیوگل فین ڈیزائن وینٹی لیٹر کو بہترین حالت میں کام کرتا ہے۔ سینٹرفیوگل پنکھے کا پہیہ درمیانی ڈسک پلیٹ پر اور سرے کی انگوٹی پر riveting grippers کے ساتھ فکس کیا جاتا ہے۔ زیادہ سے زیادہ طاقت کے ساتھ مسلسل گردش کے دوران سینٹرفیوگل فین بلیڈ میں کافی سختی ہوتی ہے۔ تمام سینٹری فیوگل امپیلر ٹنگرٹیک کمپنی اسٹینڈرڈ کے مطابق بیلنس ٹیسٹ پاس کر چکے ہیں جو کہ قومی معیار سے زیادہ ہے۔

3. سینٹرفیوگل فین حب

کا تعلق الیکٹرک سینٹری فیوگل فین موٹر شافٹ کے ساتھ سینٹری فیوگل فین ہب کی ضمانت سینٹری فیوگل فین ہب کے ذریعہ دی جاتی ہے جو تعمیراتی اسٹیلڈور ڈائی کاسٹ زنک الائے سے بنا ہوتا ہے جس کے بعد پریزیشن پروسیسنگ ہوتی ہے۔ سوراخ کے قطر، فی پینڈیکولریٹی اور کوکسالٹی کی قابل برداشت رواداری سب کو 0.01 ملی میٹر کے اندر رکھا گیا ہے۔

سینٹرفیوگل بلور کی ہدایات

1) وینٹیلیشن کی الیکٹرک اے سی فین موٹر پاور سے مماثلت اندرونی طاقت کے علاوہ حفاظتی گتانک کو ظاہر کرتی ہے خصوصی آپریٹنگ حالت میں سینٹرفیوگل فین موٹر کی صلاحیت، یہ ایئر آؤٹ لیٹ کے مکمل کھلنے کے دوران درکار طاقت کی نشاندہی کرتا ہے۔ لہٰذا سنٹری فیوگل پنکھے کو بغیر کسی لاگو مزاحمت کے بغیر لوڈ کرنے کی سختی سے ممانعت ہے تاکہ سینٹری فیوگل کنڈینسر فین موٹر کو زیادہ ریٹیڈ پاور پر چلانے کی وجہ سے جلنے سے بچایا جا سکے۔

2) نقل و حمل، لوڈ اور اتارنے کے دوران سینٹرفیوگل پنکھوں کا خاص خیال رکھا جانا چاہیے۔ سینٹری فیوگل پنکھا ان علاقوں میں استعمال کے لیے محدود ہے جہاں ہوا کے مادے غیر سنکنرن، غیر زہریلے اور غیر مسمار کرنے والے ہیں۔

3) انسٹال کرنے سے پہلے سینٹری فیوگل پنکھا ، سنٹری فیوگل پنکھے کے پہیے کو ہاتھ سے گھمائیں یا جکڑن یا اثر کو چیک کرنے کے لیے چپکیں۔

4) سینٹری فیوگل پنکھے کو انسٹال کرنے کے بعد، سینٹری فیوگل پنکھے کے اسکرول کا معائنہ کیا جانا چاہیے، وہاں ٹولز نہیں ہونے چاہئیں اور کیسنگ میں اضافی چیزیں باقی نہیں رہیں۔

5) وینٹیلیشن کے باضابطہ آپریشن سے پہلے، سینٹری فیوگل بلور موٹر اور سینٹری فیوگل پنکھے دونوں کی گردش کی سمت کو ان کے کوآرڈینیشن کے لیے چیک کرنا ضروری ہے۔

6) آرڈر کے دوران یہ بتانا ضروری ہے۔ سنری فیوگل پنکھے کی اقسام، سنری فیوگل پنکھے کی رفتار، سنری فیوگل پنکھے کا ہوا کا حجم، سینری فیوگل پنکھے کا ہوا کا دباؤ، سنری فیوگل پنکھے کی ایئر آؤٹ لیٹ کی سمت، سنری فیوگل پنکھے کی گردش کی سمت، سینٹری فیوگل بنانے والی موٹر کی قسمیں اور سنری فیوگل پنکھے کی خصوصیات۔

سینٹرفیوگل فین ڈایاگرام

پہیے کا قطر	ڈی = 250 ملی میٹر	پنکھے کا وزن	m = 3.88 کلوگرام
جڑتا کا لمحہ	J = 0.016 kg.m²	رفتار کی حد	n (زیادہ سے زیادہ) = 1400 r/منٹ

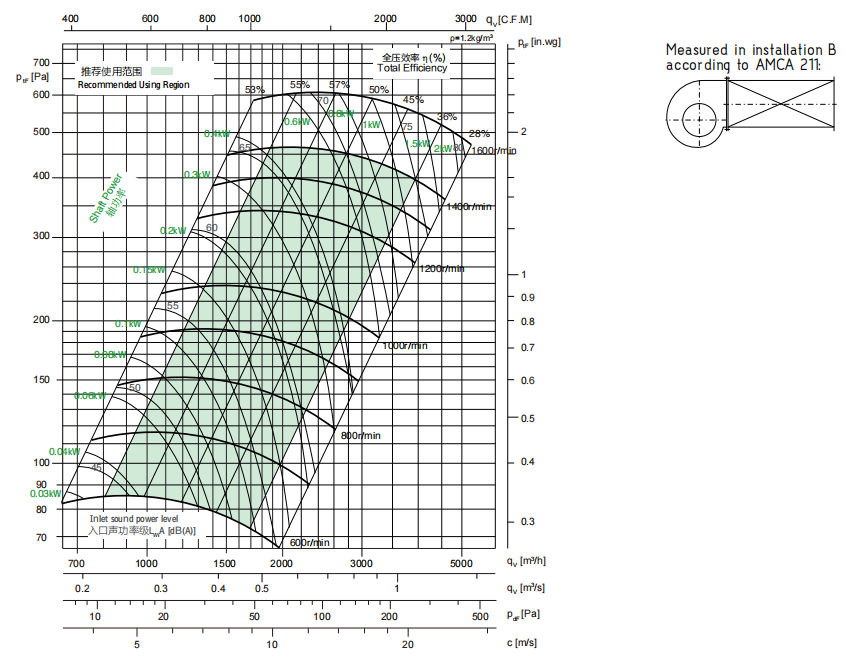

سینٹرفیوگل پنکھے کے منحنی خطوط

سینٹرفیوگل وکر کارکردگی وکر تنصیب کے لیے تصدیق شدہ ہے۔ قسم B کا سینٹرفیوگل پنکھا : مفت انلیٹ، ڈکٹ آؤٹ لیٹ۔ پاور ریٹنگ (kW) میں ٹرانسمیشن نقصانات شامل نہیں ہیں۔ کارکردگی کی درجہ بندی میں اپرٹیننس (لوازمات) کے اثرات شامل نہیں ہوتے ہیں۔ دکھائی گئی A-وزن والی آواز کی درجہ بندی کا حساب AMCA انٹرنیشنل سٹینڈرڈ 301 کے مطابق کیا گیا ہے۔ دکھائی گئی قدریں انسٹالیشن قسم B کے لیے inlet LWiA ساؤنڈ پاور لیولز کے لیے ہیں: فری انلیٹ، ڈکٹڈ آؤٹ لیٹ۔ سینٹرفیوگل فین کیٹلوگ کے لیے اپنے سینٹری فیوگل پنکھے کے مینوفیکچررز اور سپلائرز سے رابطہ کریں اور سینٹری فیوگل پنکھے کی قیمت حاصل کریں۔

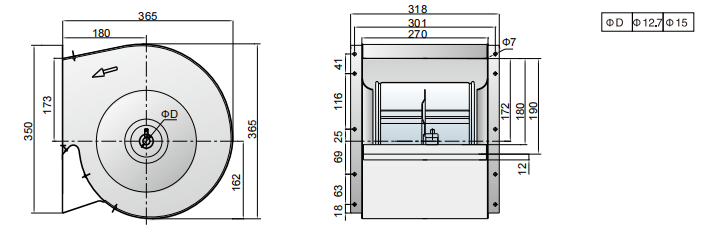

بلور فین کا مجموعی سائز

سینٹری فیوگل فین کیٹلوگ کے لیے اپنے سینٹری فیوگل فین مینوفیکچررز اور سپلائرز سے رابطہ کریں اور سینٹری فیوگل بلور فین کی قیمتیں حاصل کریں۔

اکثر پوچھے گئے سوالات:

1. سوال: ہم اپنی ضرورت کے مطابق صحیح سینٹرفیوگل پنکھے کا انتخاب کیسے کریں؟

A: آپ کے مماثل کے لئے، براہ کرم ہمیں شیئر کریں:

مخصوص جامد دباؤ پر حجم۔

2. سوال: کیا آپ ہمیں سینٹری فیوج بلوئر ڈکٹ فین کا نمونہ فراہم کر سکتے ہیں، کیا یہ مفت ہے یا ادائیگی کرنے کی ضرورت ہے؟

A: مفت نمونہ ہمیشہ دستیاب ہوتا ہے، گاہک کی طرف سے فریٹ لاگت۔

3. سوال: آپ کی ادائیگی کی مدت کیا ہے؟

A: 30% ڈپازٹ اور 70% بیلنس ایف او بی ٹرم پر ایل سی، ٹی ٹی کے ذریعے بھیجنے سے پہلے۔

4. سوال: آپ کس قسم کی مصنوعات فراہم کر سکتے ہیں؟

A: ایچ وی اے سی موٹر اور سینٹری فیوگل فین (ہاؤسنگ فین) کی ایک پیشہ ور فیکٹری کے طور پر، بہت سے مختلف موٹر ماڈلز اور سینٹری فیوگل ڈکٹ فین ہماری فہرست میں شامل ہیں: سنٹرل ایئر کنڈیشنر کے لیے فین کوائل یونٹ موٹر، اسپلٹ کے لیے موٹر، کیبنٹ، ونڈو، سیلنگ ایئر کنڈیشنر، کولر موٹر، بلورز موٹر، موٹر فین، موٹر فین، موٹر فین، ہیٹ پمپ فین موٹر، آؤٹ ڈور فین موٹر، کنڈینسر فین موٹر، پی جی موٹر، اور دیگر HVAC/R موٹر؛ BLDC موٹر، ​​EC موٹر، ​​سٹیپر موٹر، ​​سنگل اور تھری فیز موٹر؛ AC سینٹری فیوگل پنکھا، EC سینٹری فیوگل بلوور کے ساتھ ساتھ دیگر HVAC پرزے، جو cusotmer کی خریداری میں مدد کے لیے ہماری خدمت میں موجود ہیں۔

5. سوال: کیا آپ کے بلور پرستار کے لیے MOQ ہے؟

A: ہاں۔ نمونے کی منظوری کے بعد مختلف ماڈلز کے لیے MOQ 100-500pcs کے درمیان ہے۔ اور ہمارے لیے ابتدائی آرڈر کے لیے چھوٹی لاٹوں کو قبول کرنا بھی ٹھیک ہے۔

6. سوال: کیا آپ مجھے قیمت کی فہرست بھیج سکتے ہیں؟

A: ہمارے زیادہ تر سینٹری فیوگل ہاؤسنگ پنکھے معیاری نہیں ہیں، وہ مختلف ضروریات جیسے وولٹیج، پاور اور شافٹ ڈیا اور لمبائی وغیرہ کی بنیاد پر اپنی مرضی کے مطابق بنائے گئے ہیں۔ اس طرح، ہمارے لیے قیمت کی فہرست فراہم کرنا واقعی مشکل ہے۔ اگر آپ اپنی تفصیلی ضروریات اور مقدار کا اشتراک کر سکتے ہیں، تو ہم یقینی طور پر ایک بہت ہی مسابقتی قیمت پیش کریں گے۔
