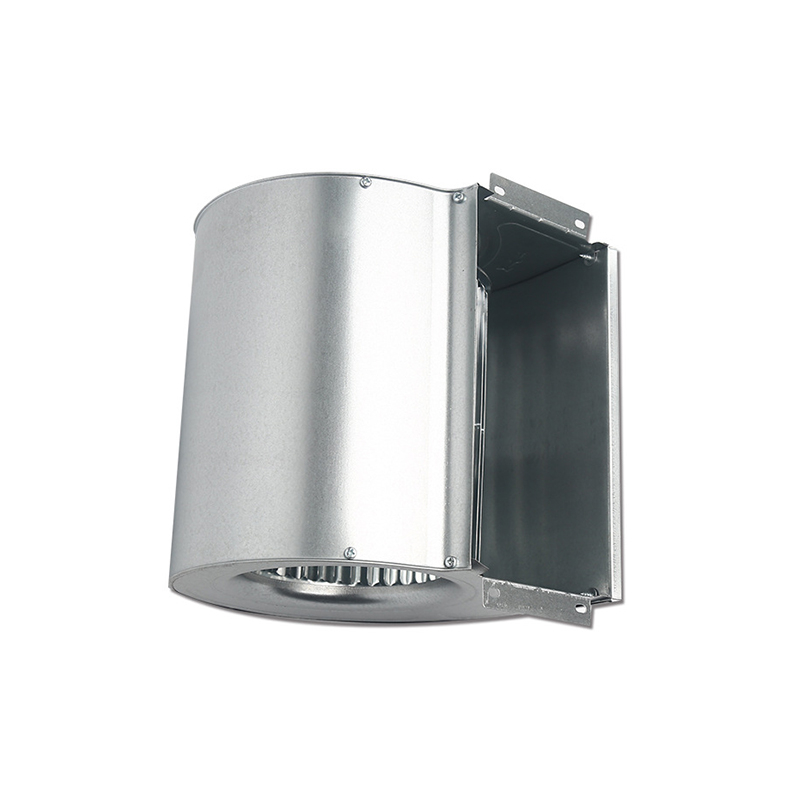

Ventilátor klimatizace řady TGP , používaný pouze pro fancoily, je přední vícelopatkový odstředivý kovový ventilátor vyvinutý a vyrobený jako první naší společností v zemi. Kola ventilátoru jsou vyrobena z vysoce kvalitního žárově zinkovaného ocelového plechu technologií lisování s výhodami vysoké účinnosti, nižší hlučnosti a precizní konstrukce. Jak objem průtoku, tak tlak se mohou setkat s širokou aplikací a průměr kola je od 130 mm do 250 mm. Průtok se pohybuje od 250 m/h do 3000 m/h.
Nomenklatura odstředivého ventilátoru
Vlastnosti odstředivých dmychadel
Podle instalované polohy náboj odstředivého ventilátoru , ventilátor lze rozdělit na dva typy, pravý typ a levý typ; při pohledu ze strany náboje, pokud se oběžné kolo odstředivého ventilátoru otáčí ve směru hodinových ručiček, odstředivý ventilátor se nazývá pravý typ odstředivého ventilátoru; pokud se otáčí proti směru hodinových ručiček, odstředivý ventilátor se nazývá levý typ odstředivého ventilátoru.
Design odstředivého ventilátoru
Radiální ventilátory řady TGP se skládají hlavně z krytu odstředivého ventilátoru, odstředivého oběžného kola ventilátoru a náboje odstředivého ventilátoru.
1. Skříň odstředivého ventilátoru
Bydlení radiální ventilátor je vyroben z dovozového kvalitního galvanizačního plechu. Jeho boční desky mají tvar podle aerodynamického profilu a jsou upevněny biting-sroll se závitořeznými šrouby.
2. Odstředivé oběžné kolo ventilátoru
Dopředu zakřivené radiální Oběžné kolo odstředivého ventilátoru je vyrobeno z vysoce kvalitní dovážené žárově zinkované oceli děrované přesnou formou a zvlněné. Rozumná konstrukce oběžného kola odstředivého ventilátoru zajišťuje, že ventilátor pracuje v optimálním stavu. Kolo odstředivého ventilátoru je upevněno na střední desce disku a na koncovém kroužku pomocí nýtovacích chapadel. Lopatka odstředivého ventilátoru má dostatečnou tuhost při nepřetržité rotaci s maximálním výkonem. Všechna oběžná kola odstředivých ventilátorů prošla testem vyvážení podle normy Tingertech Company, což je vyšší úroveň než národní norma.
3. Hub odstředivého ventilátoru
Spojení náboje odstředivého ventilátoru s el Hřídel motoru odstředivého ventilátoru je zaručena nábojem odstředivého ventilátoru, který je vyroben z konstrukční oceli nebo tlakově lité zinkové slitiny s precizním zpracováním. Přípustná tolerance průměru otvoru, kolmosti a souososti jsou všechny udržovány v rozmezí 0,01 mm.
Pokyny pro odstředivé dmychadlo
1) Odpovídající elektrické Výkon motoru střídavého ventilátoru ventilace označuje vnitřní výkon plus bezpečnostní koeficient kapacity motoru odstředivého ventilátoru ve zvláštních provozních podmínkách, označuje výkon požadovaný při úplném otevření výstupu vzduchu. Proto je přísně zakázán chod odstředivého ventilátoru naprázdno bez jakéhokoliv odporu, aby se předešlo vyhoření motoru ventilátoru odstředivého kondenzátoru jeho provozem při překročení jmenovitého výkonu.
2) Během přepravy, nakládání a vykládání je třeba věnovat zvláštní pozornost odstředivým ventilátorům. Radiální ventilátor je omezen na použití v oblastech, kde látky ve vzduchu nejsou korozivní, netoxické a neerozivní.
3) Před instalací odstředivý ventilátor , otáčejte kolem odstředivého ventilátoru rukou nebo tyčí, abyste zkontrolovali těsnost nebo náraz. Pokud je zajištěno, že nedochází k těsnosti a nárazu, lze provést instalaci ventilátoru odstředivého ventilátoru.
4) Po instalaci odstředivého ventilátoru je třeba zkontrolovat spirálu odstředivého ventilátoru, v plášti by neměly být žádné nástroje a další věci.
5) Před oficiálním uvedením ventilace do provozu je nutné zkontrolovat směr otáčení jak motoru radiálního dmychadla, tak i radiálního ventilátoru pro jejich koordinaci.
6) Při objednávce je nutné uvést typy odstředivých ventilátorů, otáčky odstředivého ventilátoru, objem vzduchu odstředivého ventilátoru, tlak vzduchu odstředivého ventilátoru, směr výstupu vzduchu odstředivého ventilátoru, směr otáčení odstředivého ventilátoru, radiální typy motorů ventilátorů a odstředivého ventilátoru . specifikace
Schéma odstředivého ventilátoru
| Průměr kola |
D = 200 mm |
Hmotnost ventilátoru |
m = 2,4 kg |
| Moment setrvačnosti |
J = 0,01 kg.m² |
Omezení rychlosti |
n (max) = 1400 ot./min |

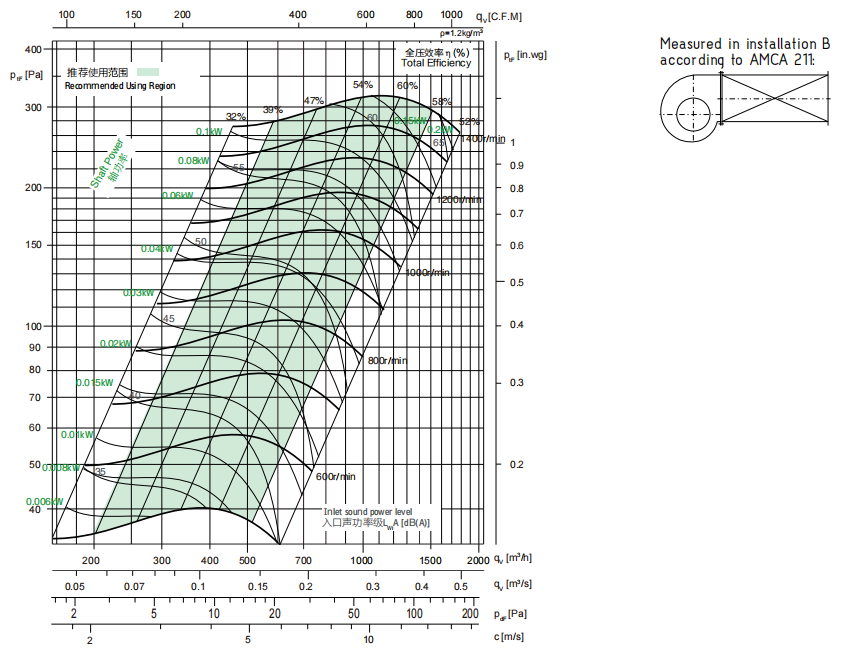

Křivky odstředivého ventilátoru
Výkonové křivky odstředivého ventilátoru jsou certifikovány pro instalaci radiální ventilátor typu B: volný vstup, potrubní výstup. Jmenovitý výkon (kW) nezahrnuje ztráty při přenosu. Výkonnostní hodnocení nezahrnuje vlivy příslušenství (příslušenství). Zobrazené hodnoty akustického tlaku A byly vypočteny podle mezinárodní normy AMCA 301. Uvedené hodnoty platí pro hladiny akustického výkonu LWiA na vstupu pro typ instalace B: volný vstup, potrubní výstup. Kontaktujte své výrobce a dodavatele odstředivých ventilátorů pro katalog odstředivých ventilátorů a získejte cenu odstředivých ventilátorů.

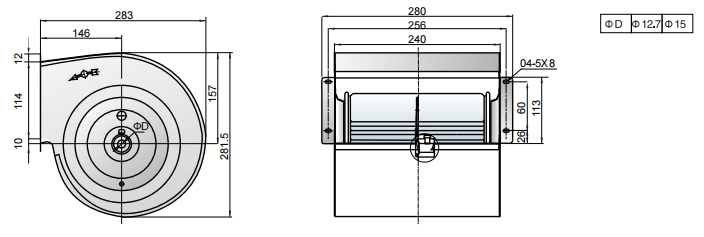

Celková velikost odstředivých ventilátorů
