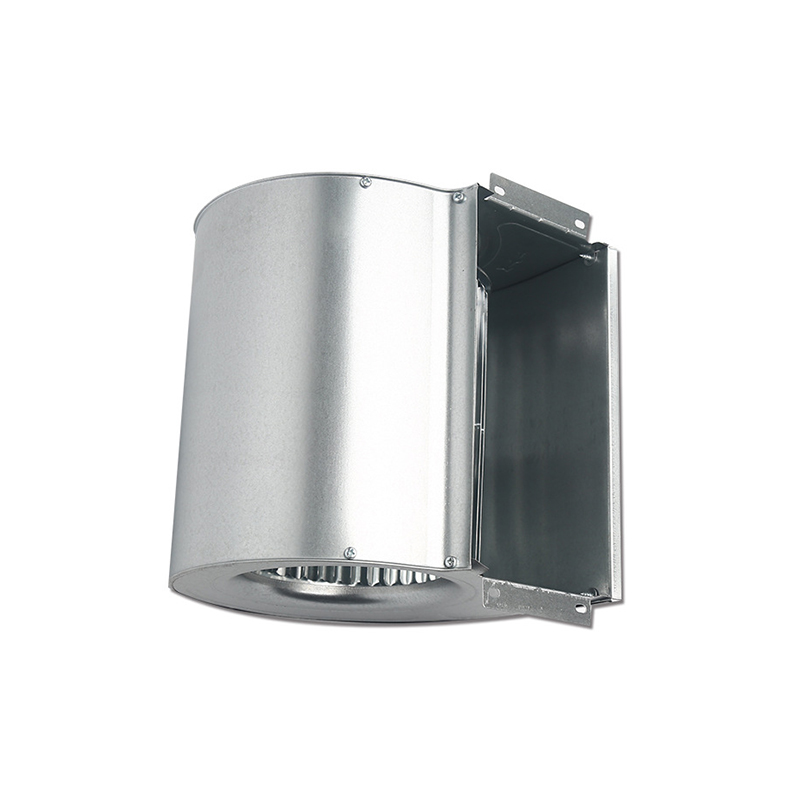

Вентилятор кондиционера серии TGP , используемый только для фанкойлов, представляет собой передний многолопастный центробежный металлический вентилятор, разработанный и изготовленный нашей компанией первым в стране. Колеса вентилятора изготовлены из высококачественного стального листа горячего цинкования с использованием технологии штамповки, что обеспечивает высокую эффективность, низкий уровень шума и прецизионную конструкцию. Как объем потока, так и давление могут найти широкое применение, а диаметр колеса составляет от 130 до 250 мм. Объем потока варьируется от 250 м/ч до 3000 м/ч.
Номенклатура центробежных вентиляторов
Особенности центробежных воздуходувок
В зависимости от установленного положения центробежный вентилятор , вентилятор можно разделить на два типа: правый и левый; Если смотреть со стороны ступицы, если крыльчатка центробежного вентилятора вращается по часовой стрелке, центробежный вентилятор называется правым центробежным вентилятором; если он вращается против часовой стрелки, центробежный вентилятор называется левым центробежным вентилятором.
Конструкция центробежного вентилятора
Центробежные вентиляторы серии TGP в основном состоят из корпуса центробежного вентилятора, крыльчатки центробежного вентилятора и ступицы центробежного вентилятора.
1. Корпус центробежного вентилятора
Жилье Центробежный вентилятор изготовлен из импортного качественного оцинкованного листа. Его боковые пластины принимают форму согласно аэродинамическому профилю и закрепляются нарезными саморезами.
2. Крыльчатка центробежного вентилятора
Изогнутый вперед радиальный Крыльчатка центробежного вентилятора изготовлена из высококачественной импортной стали горячего цинкования, штампованной точной формой и закрученной. Разумная конструкция крыльчатки центробежного вентилятора обеспечивает работу вентилятора в оптимальных условиях. Колесо центробежного вентилятора закреплено на средней тарелке диска и на концевом кольце с помощью клепальных захватов. Лопатка центробежного вентилятора обладает достаточной жесткостью при непрерывном вращении с максимальной мощностью. Все крыльчатки центробежных вентиляторов прошли испытание на балансировку в соответствии со стандартом компании Tingertech, который является более высоким уровнем, чем национальный стандарт.
3. Центробежный вентилятор.
Соединение центробежного вентилятора с электроприводом Вал двигателя центробежного вентилятора гарантирован ступицей центробежного вентилятора, которая изготовлена из конструкционной стали или литого под давлением цинкового сплава с последующей точной обработкой. Допустимые допуски на диаметр отверстия, перпендикулярность и соосность сохраняются в пределах 0,01 мм.
Инструкции центробежного вентилятора
1) Соответствующий электрический Мощность двигателя вентилятора переменного тока вентиляции обозначает внутреннюю мощность плюс коэффициент безопасности мощности двигателя центробежного вентилятора в особых условиях эксплуатации. Это означает мощность, необходимую при полном открытии воздуховыпускного отверстия. Поэтому работа центробежного вентилятора на холостом ходу без какого-либо приложенного сопротивления строго запрещена во избежание сгорания двигателя центробежного вентилятора конденсатора, вызванного его работой на сверхноминальной мощности.
2) Особое внимание следует уделить центробежным вентиляторам во время транспортировки, погрузки и разгрузки. Центробежный вентилятор ограничен для использования в зонах, где вещества в воздухе не вызывают коррозии, нетоксичны и неэрозионны.
3) Перед установкой центробежного вентилятора , поверните колесо центробежного вентилятора вручную или прикоснитесь, чтобы проверить герметичность или удар. Если убедиться в отсутствии герметичности и ударов, можно выполнить установку нагнетателя центробежного вентилятора.
4) После установки центробежного вентилятора необходимо проверить спираль центробежного вентилятора, в корпусе не должно оставаться инструментов и посторонних предметов.
5) Перед официальным запуском вентиляции необходимо проверить направление вращения электродвигателя центробежного вентилятора и центробежного вентилятора на предмет их координации.
6) При заказе необходимо указать тип центробежного вентилятора, скорость центробежного вентилятора, объем воздуха центробежного вентилятора, давление воздуха центробежного вентилятора, направление выхода воздуха центробежного вентилятора, направление вращения центробежного вентилятора, центробежный вентилятор. типы двигателей вентиляторов и Технические характеристики центробежного вентилятора .
Схема центробежного вентилятора
| Диаметр колеса |
Д = 200 мм |
Вес вентилятора |
м = 2,4 кг |
| Момент инерции |
J = 0,01 кг·м⊃2; |
Ограничение скорости |
n (макс)= 1400 об/мин |
Кривые центробежного вентилятора
Кривые производительности центробежного вентилятора сертифицированы для установки центробежный вентилятор типа Б: вход свободный, выход канальный. Номинальная мощность (кВт) не включает потери при передаче. Рейтинги производительности не включают влияние дополнительных приспособлений (аксессуаров). Показанные рейтинги звука по шкале А были рассчитаны в соответствии с международным стандартом AMCA 301. Показанные значения относятся к уровням звуковой мощности на входе LWiA для типа установки B: свободный вход, канальный выход. Свяжитесь с производителями и поставщиками центробежных вентиляторов, чтобы получить каталог центробежных вентиляторов и узнать стоимость центробежного вентилятора.
Габаритные размеры центробежных вентиляторов
