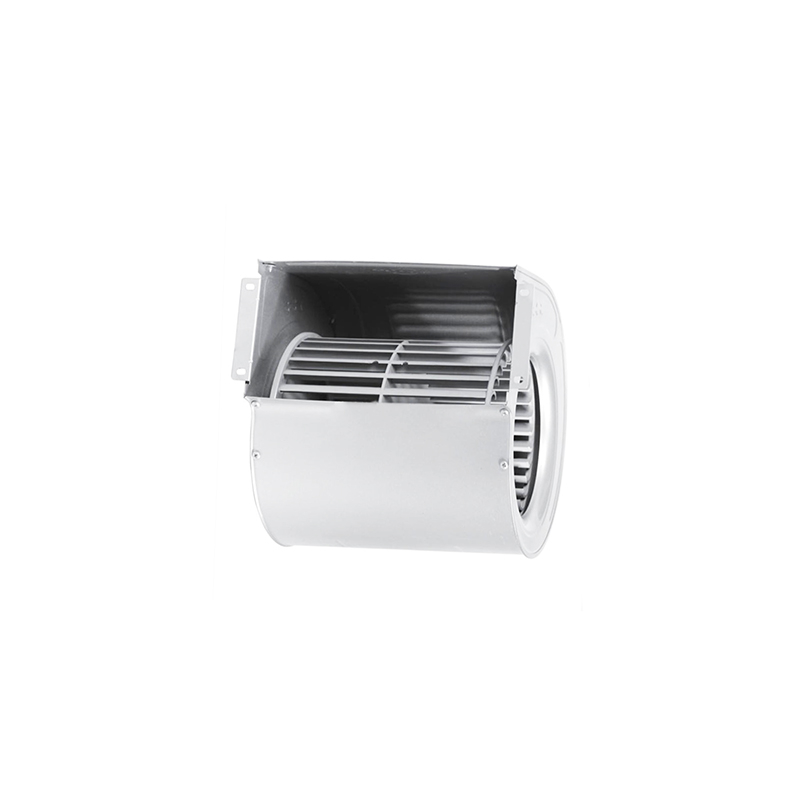

این فن سانتریفیوژ سری TGP برای تهویه مطبوع، که فقط برای فن کویل استفاده می شود، فن فلزی گریز از مرکز چند پره جلویی است که برای اولین بار توسط ما توسعه یافته و تولید شده است. پروانه های فن سانتریفیوژ از ورق فولادی گالوانیزه گرم با کیفیت بالا با استفاده از فناوری مهر زنی با مزایای راندمان بالا، صدای کمتر و ساخت دقیق ساخته شده اند. هم حجم جریان فن سانتریفیوژ و هم فشار هوای فن گریز از مرکز می توانند کاربرد گسترده ای داشته باشند و قطر چرخ فن گریز از مرکز از 130 میلی متر تا 250 میلی متر است. حجم جریان فن سانتریفیوژ از 250 متر در ساعت تا 3000 متر در ساعت متغیر است.
نامگذاری فن سانتریفیوژ
ویژگی های دمنده فن گریز از مرکز
با توجه به موقعیت نصب شده هاب فن گریز از مرکز ، فن را می توان به دو نوع تقسیم کرد، نوع سمت راست و نوع چپ. مشاهده از سمت توپی، اگر پروانه فن گریز از مرکز در جهت عقربه های ساعت بچرخد، فن سانتریفیوژ نوع فن گریز از مرکز راست نامیده می شود. اگر در خلاف جهت عقربه های ساعت بچرخد، فن سانتریفیوژ نوع فن گریز از مرکز نامیده می شود.
طراحی فن گریز از مرکز
فن های سانتریفیوژ سری TGP عمدتا از محفظه فن گریز از مرکز، پروانه فن گریز از مرکز و هاب فن سانتریفیوژ تشکیل شده است.
1. محفظه فن گریز از مرکز
محفظه فن سانتریفیوژ از ورق گالوانیزه با کیفیت وارداتی ساخته شده است. صفحات جانبی آن مطابق با مشخصات آیرودینامیکی شکل می گیرند و با اسکرول گازدار با پیچ های ضربه ای ثابت می شوند.
2. پروانه فن گریز از مرکز
شعاعی منحنی رو به جلو پروانه فن گریز از مرکز از فولاد گالوانیزه گرم وارداتی مرغوب ساخته شده است که با قالب دقیق پانچ شده و پیچ خورده است. طراحی فن گریز از مرکز معقول پروانه باعث می شود ونتیلاتور در شرایط بهینه کار کند. چرخ فن گریز از مرکز بر روی صفحه دیسک وسط و روی حلقه انتهایی با گیره های پرچین ثابت می شود. تیغه فن گریز از مرکز در حین چرخش مداوم با حداکثر توان استحکام کافی دارد. تمامی پروانه های فن گریز از مرکز بر اساس استاندارد شرکت Tingertech که سطح بالاتری از استاندارد ملی است، تست تعادل را گذرانده اند.
3. مرکز فن سانتریفیوژ
اتصال هاب فن سانتریفیوژ با سانتریفیوژ برقی شفت موتور فن توسط توپی فن گریز از مرکز که از آلیاژ روی ریخته گری فولادی ساختمانی ساخته شده و به دنبال پردازش دقیق است، تضمین می شود. تحمل مجاز قطر سوراخ، عمودی بودن و هم محوری همگی در 0.01 میلی متر حفظ می شوند.
دستورالعمل فن سانتریفیوژ
1) تطبیق قدرت موتور فن AC تهویه بیانگر توان داخلی به اضافه ضریب ایمنی ظرفیت موتور فن گریز از مرکز در شرایط عملیاتی خاص است، این نشان دهنده قدرت مورد نیاز در هنگام باز کردن کامل خروجی هوا است. بنابراین بدون بار در حال اجرا از فن سانتریفیوژ بدون هیچ گونه مقاومت اعمال شده اکیداً ممنوع است تا از سوختن موتور فن کندانسور گریز از مرکز ناشی از کارکرد آن در توان نامی بیش از حد جلوگیری شود.
2) در هنگام حمل و نقل، بارگیری و تخلیه باید مراقب فن های گریز از مرکز باشد. فن سانتریفیوژ برای استفاده در مناطقی که مواد هوا غیر خورنده، غیر سمی و غیر فرسایشی هستند محدود است.
3) قبل از نصب فن سانتریفیوژ، چرخ فن سانتریفیوژ را با دست یا چوب بچرخانید تا سفتی یا ضربه را بررسی کنید. اگر اطمینان حاصل شود که سفتی و ضربه وجود ندارد، می توان نصب دمنده فن گریز از مرکز را انجام داد.
4) پس از نصب فن گریز از مرکز باید اسکرول فن سانتریفیوژ بررسی شود، ابزار و موارد اضافی در بدنه باقی نمانده باشد.
5) قبل از عملیات رسمی تهویه، لازم است جهت چرخش موتور دمنده گریز از مرکز و فن سانتریفیوژ برای هماهنگی آنها.
6) در هنگام سفارش باید انواع فن سانتریفیوژ، سرعت فن سانتریفیوژ، حجم هوای فن سانتریفیوژ، فشار هوای فن سانتریفیوژ، جهت فن سانتریفیوژ خروجی هوا، جهت چرخش فن گریز از مرکز، انواع موتور دمنده گریز از مرکز و مشخصات فن سانتریفیوژ ذکر شود.
نمودار فن گریز از مرکز
| قطر چرخ |
D = 160 میلی متر |
وزن فن |
متر = 1.27 کیلوگرم |
| لحظه اینرسی |
J = 0.003 kg.m² |
محدودیت سرعت |
n (حداکثر) = 1300 دور در دقیقه |
منحنی های فن گریز از مرکز
منحنی عملکرد فن سانتریفیوژ برای نصب تایید شده است فن سانتریفیوژ نوع B: ورودی آزاد، خروجی کانالی. رتبه بندی توان (کیلووات) تلفات انتقال را شامل نمی شود. رتبهبندیهای عملکردی شامل اثرات لوازم جانبی (لوازم جانبی) نمیشود. رتبه بندی صدای وزن A نشان داده شده بر اساس استاندارد بین المللی AMCA 301 محاسبه شده است. مقادیر نشان داده شده برای سطوح قدرت صدای ورودی LWiA برای نصب نوع B است: ورودی آزاد، خروجی مجرای. برای کاتالوگ فن سانتریفیوژ با تامین کنندگان فن سانتریفیوژ خود تماس بگیرید و قیمت فن دمنده گریز از مرکز را دریافت کنید.
