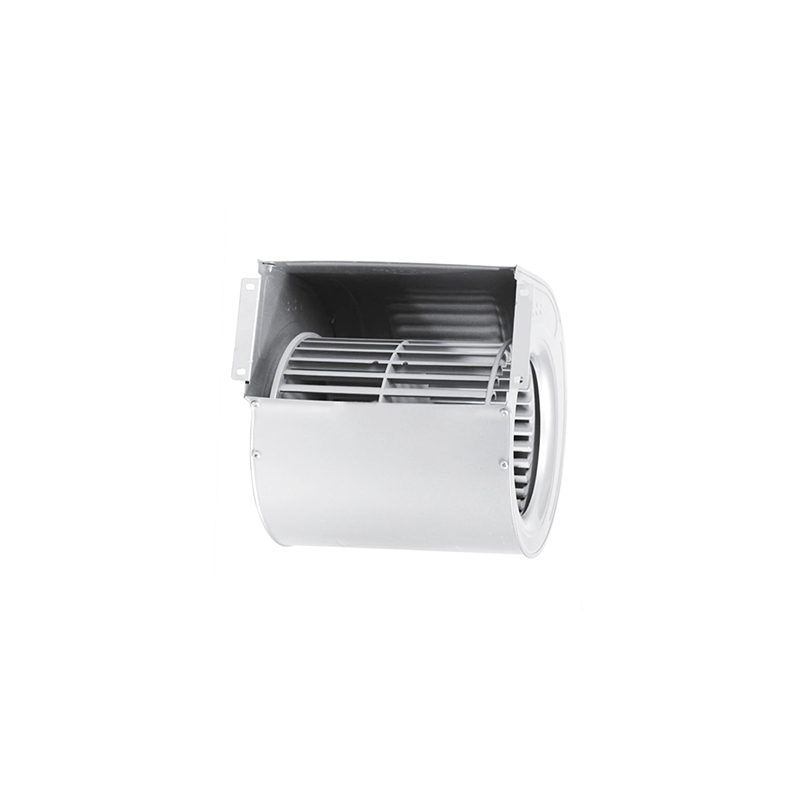

A A TGP sorozatú légkondicionáláshoz használt centrifugális ventilátor, amelyet csak fan coilhoz használnak, az elsőként általunk kifejlesztett és gyártott többlapátos centrifugális fém ventilátor. A centrifugális ventilátor járókerekei kiváló minőségű tűzihorganyzott acéllemezből készülnek, sajtolási technológiával, a nagy hatékonyság, az alacsonyabb zaj és a precíziós konstrukció előnyeivel. Mind a centrifugális ventilátor áramlási térfogata, mind a centrifugális ventilátor légnyomása széles körű alkalmazással találkozhat, és a centrifugális ventilátor kerék átmérője 130 mm és 250 mm között van. A centrifugális ventilátor áramlási térfogata 250 m/h és 3000 m/h között van.
A centrifugális ventilátor nómenklatúrája
A centrifugális ventilátor jellemzői
A beépített helyzetnek megfelelően a centrifugális ventilátor agy, a ventilátor két típusra osztható, jobbos és balos típusra; agy oldalról nézve, ha a centrifugális ventilátor járókereke az óramutató járásával megegyező irányba forog, a centrifugális ventilátort jobb centrifugális ventilátor típusnak nevezzük; ha az óramutató járásával ellentétes irányba forog, a centrifugális ventilátort bal oldali centrifugális ventilátor típusnak nevezik.
Centrifugális ventilátor kialakítás
A TGP sorozatú centrifugális ventilátorok főként centrifugális ventilátorházból, centrifugális ventilátor járókerékből és centrifugális ventilátor agyból állnak.
1. Centrifugális ventilátorház
A centrifugális ventilátor háza import minőségi galvanizáló lemezből készül. Oldallemezei az aerodinamikai profilnak megfelelő formát öltenek, és menetcsavarokkal harapós tekercsekkel vannak rögzítve.
2. Centrifugális ventilátor járókerék
Előre ívelt radiális A centrifugális ventilátor járókereke kiváló minőségű importált tűzihorganyzott acélból készül, precíziós formával lyukasztott és hullámos. A járókerék ésszerű centrifugális ventilátor kialakítása a ventilátort optimális állapotban teszi. A centrifugális ventilátor kereke a középső tárcsalapra és a véggyűrűre van rögzítve szegecselő megfogókkal. A centrifugális ventilátor lapátja kellő merevséggel rendelkezik folyamatos forgás közben maximális teljesítmény mellett. Minden centrifugális ventilátor járókereke megfelelt a Tingertech Company szabvány szerinti egyensúlyteszten, amely magasabb szintű, mint a nemzeti szabvány.
3. Centrifugális ventilátoragy
Centrifugális ventilátoragy csatlakoztatása elektromos centrifugálhoz A ventilátor motor tengelyét a centrifugális ventilátor agy garantálja, amely konstrukciós acélból vagy présöntött cinkötvözetből készül, majd precíziós megmunkálás. A furatátmérő, a merőlegesség és a koaxalitás megengedett tűrése 0,01 mm-en belül marad.
Útmutató a centrifugális ventilátorhoz
1) A szellőztetés megfelelő elektromos váltóáramú ventilátormotor teljesítménye a belső teljesítményt, valamint a centrifugális ventilátormotor teljesítményének biztonsági együtthatóját jelöli speciális működési körülmények között, ez a levegőkimenet teljes kinyitásakor szükséges teljesítményt jelöli. Ezért terhelés nélkül fut Szigorúan tilos a centrifugális kondenzátor ventilátor motorja minden ellenállás nélkül, hogy elkerülje a centrifugális kondenzátor ventilátor motorjának túlzott névleges teljesítményen történő működése miatti kiégését.
2) Különös figyelmet kell fordítani a centrifugális ventilátorokra a szállítás, be- és kirakodás során. A centrifugális ventilátor csak olyan területeken használható, ahol a levegőben lévő anyagok nem korrozívak, nem mérgezőek és nem eróziósak.
3) A centrifugális ventilátor felszerelése előtt forgassa el a centrifugálventilátor kerekét kézzel vagy ragasszuk el a tömítettség vagy ütközés ellenőrzéséhez. Ha biztosított, hogy nincs tömítettség és ütés, akkor a centrifugális ventilátor beszerelése elvégezhető.
4) A centrifugális ventilátor felszerelése után ellenőrizni kell a centrifugális ventilátor tekercsét, nem lehetnek szerszámok és extra anyagok a házban.
5) A szellőztetés hatósági üzembe helyezése előtt ellenőrizni kell mind a centrifugális fúvómotor forgásirányát, mind a centrifugális ventilátor a koordinációjukhoz.
6) A rendelés során meg kell adni a centrifugális ventilátor típusait, a központi ventilátor sebességét, a központi ventilátor levegőmennyiségét, a központi ventilátor levegőnyomását, a centrifugális ventilátor levegőkimeneti irányát, a centrifugális ventilátor forgásirányát, a centrifugális ventilátor motor típusait és a centrifugális ventilátor specifikációit.
Centrifugális ventilátor diagram
| Kerék átmérője |
D = 160 mm |
Ventilátor súlya |
m = 1,27 kg |
| Tehetetlenségi nyomaték |
J = 0,003 kg/m² |
Sebességhatár |
n (max.) = 1300 ford./perc |

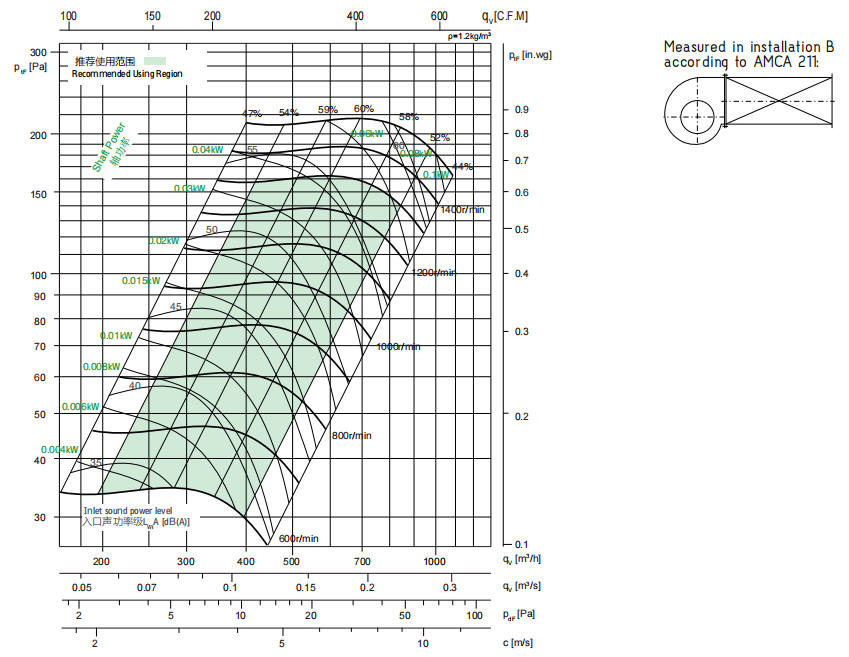

Centrifugális ventilátor görbék
A centrifugális ventilátor teljesítménygörbéi beszerelésre alkalmasak centrifugálventilátor : szabad bemenet, légcsatornás kimenet. B típusú A névleges teljesítmény (kW) nem tartalmazza az átviteli veszteségeket. A teljesítményértékelések nem tartalmazzák a tartozékok (tartozékok) hatását. A feltüntetett A-súlyozású hangbesorolások az AMCA 301. nemzetközi szabvány szerint kerültek kiszámításra. A feltüntetett értékek a bemeneti LWiA hangteljesítményszintekre vonatkoznak a B típusú telepítéshez: szabad bemenet, légcsatornás kimenet. Forduljon a centrifugálventilátor-beszállítókhoz a centrifugálventilátor-katalógusért, és kérjen árajánlatot a centrifugális ventilátorventilátorokról.

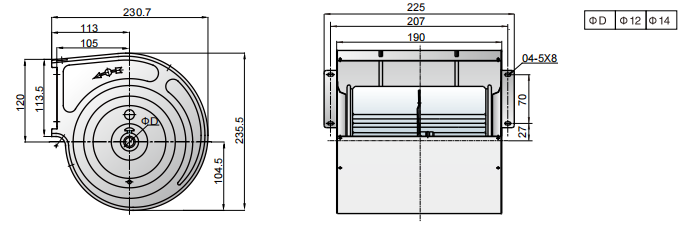

A ventilátor teljes mérete
