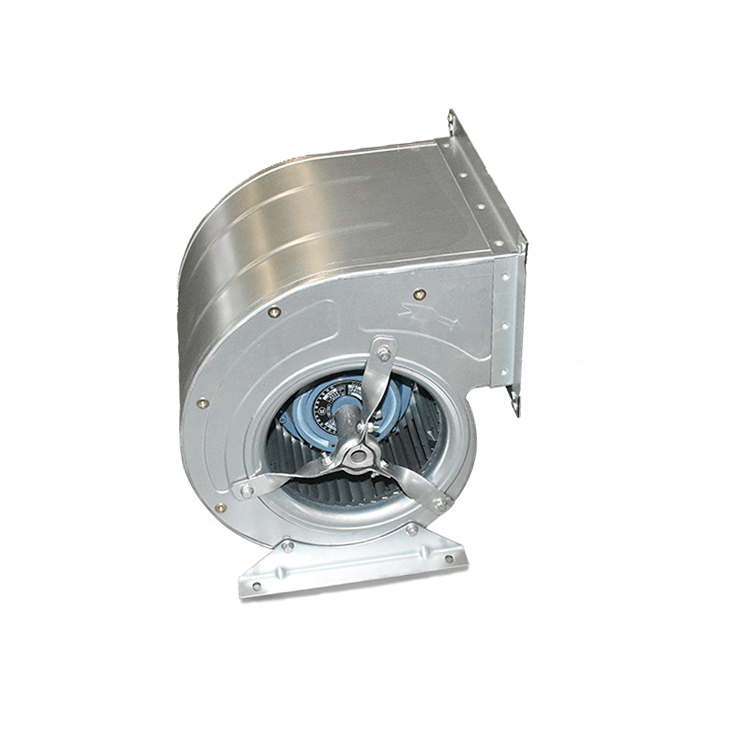

TGB280 Ⅰ 0,55kW-6P 0,8kW-4P ívelt centrifugális ventilátor ár

A A TGB sorozatú centrifugális ventilátor egyfajta légkondicionáló ventilátor. A centrifugális ventilátor járókerekét háromfázisú külső motor hajtja. Csúcstechnológiával, alacsony zajszinttel és kompakt szerkezettel fejlesztették ki. Kifejezetten a légkondicionáláshoz tervezték. Ennek a sorozatnak a centrifugális ventilátorának áramlási sebessége és teljes nyomástartománya 1000 m/h és 20 000 m/h és 200 Pa és 850 Pa között van. Ideális felszerelés a légkondicionáló és egyéb ventilátorrendszerekhez.

A centrifugális ventilátor nómenklatúrája

A centrifugális ventilátor jellemzői

1. Forgásirány

A TGB sorozatú centrifugális ventilátor két forgásiránysal rendelkezik, balra (LG) és jobbra (RD); A meghajtás felől nézve, ha a centrifugális ventilátor járókereke az óramutató járásával megegyezően forog, az bal oldali (LG) forgás. Ha a centrifugális ventilátor lapátja az óramutató járásával ellentétes irányban forog, akkor jobb oldali (RD).

2. Kibocsátási irány

Az alábbi ábra szerint a TGB sorozatú centrifugálventilátorok négy levegőkimeneti irányban készülhetnek: 0°, 90°, 180° és 270°.

Centrifugális ventilátor kialakítás

A TGB sorozatú centrifugális ventilátor centrifugális ventilátorházból, centrifugális ventilátor járókerekekből, centrifugális ventilátor alaplemezből (vázból), motorból, tengelyhüvelyből és levegőkimeneti karimából áll.

1. Centrifugális ventilátorház

A centrifugális ventilátorház tűzihorganyzott acéllemezből készül. A centrifugális ventilátor oldallemezei olyan bemeneti kúpokat tartalmaznak, amelyeket a legjobb aerodinamikával terveztek a bemeneti állapothoz. A centrifugális ventilátor tekercsét ponthegesztéssel rögzítik az oldallapokhoz. A centrifugális ventilátor tekercs oldalán egy sor lyuk van, amelyeket előre fúrtak a szegecselő anyákhoz, amelyek a vevő által igényelt levegőkiáramlási iránynak megfelelő beszerelést végeznek.

2. Centrifugális ventilátor járókerék

Az előre ívelt centrifugális ventilátor járókereke kiváló minőségű tűzihorganyzott acéllemezből készül, fejlett aerodinamikai profillal a legmagasabb hatásfok és a legalacsonyabb zajszint elérése érdekében. A centrifugális ventilátor lapátja a középső lemezre és a véggyűrűre van rögzítve szegecselő markolattal. A centrifugális ventilátorkerék maximális szilárdsággal készült, amely maximális teljesítménnyel bírja a folyamatos működést. Minden centrifugális ventilátor járókereke a kerékkiegyensúlyozáshoz még magasabb nemzeti szabvány szerint van kiegyensúlyozva.

3.Centrifugális ventilátor keret

A TGB sorozatú centrifugális ventilátor alaplemez kiváló minőségű tűzihorganyzott acéllemezből készül, és az egyedülálló megerősítési eljárás biztosítja a kellő szilárdságot. A centrifugális ventilátor alaplemez beszerelésének iránya az ügyfelek különböző igényei szerint hajtható végre, az Over 315 centrifugális ventilátor keret szögacélból és lapos acélból készül. A keret négy oldalán lyukak vannak fúrva a beszereléshez, hogy megfeleljenek a vevők igényeinek a centrifugális ventilátorok különböző beépítési irányaiban.

4. Centrifugális ventilátor motor

A A TGB sorozatú centrifugális ventilátormotorok alacsony zajszintű háromfázisú aszinkron AC ventilátormotorok külső rotorral. A centrifugális ventilátor járókereke az AC ventilátormotor külső burkolatára van felszerelve. A motor fordulatszáma háromfázisú, normál feszültségű, szilícium vezérlésű, feszültségszabályozóval, frekvenciaváltóval stb. változtatható, hogy kielégítse a rendszer változtatható terhelését.

5. Centrifugális ventilátor karima

A centrifugális ventilátor karima horganyzott acélból készül. A karimás alkatrészek csatlakoztatása a centrifugális ventilátor tekercséhez nem hegesztési eljárással történik. Ez megőrzi a karima jó megjelenését, miközben megfelelő szilárdságot és merevséget is biztosít. A karima méretei és típusa az alábbiakban látható.

TÍPUS	A	B	C	D	E	F	G	H	én
200 Ⅰ	122.5	119.5	-	-	265	259	225	219	10
200 Ⅱ	160	125	-	-	340	270	300	230	10
225 Ⅰ	139	133	-	-	298	286	258	246	10
225 Ⅱ	154	133	-	-	328	286	288	246	10
225 Ⅲ	160	146.5	-	-	340	313	300	273	10
250 Ⅰ	150.5	146.5	-	-	321	313	281	273	10
250 Ⅱ	160	146	-	-	340	312	300	272	10
280 Ⅰ	160	162.5	-	-	340	345	300	305	10
280 Ⅱ	188	162.5	-	-	396	345	356	305	10
315 Ⅰ	-	-	140	140	394	394	338	338	13
315 Ⅱ	-	-	140	140	456	394	400	338	13
355 Ⅰ	-	-	140	140	431	431	375	375	13
355 Ⅱ	-	-	140	140	487	431	431	375	13
400 Ⅰ	-	-	140	140	475	475	419	419	13
400 Ⅱ	-	-	140	140	516	475	460	419	13
450 Ⅰ	-	-	170	170	525	525	469	469	13
450 Ⅱ	-	-	170	170	586	525	530	469	13
500 Ⅰ	-	-	170	170	562	562	506	506	13
500 Ⅱ	-	-	170	170	656	562	600	506	13

Megjegyzés: a forma és a teljes méret mértékegysége mm.

Útmutató a centrifugálfúvókhoz

1) A minősített centrifugális ventilátor motorteljesítménye , a centrifugális ventilátor egyik alkatrésze, az itt kiszámított módon, nem biztos, hogy elegendő a centrifugális ventilátor korlátlan nyomóáramú meghajtásához. A centrifugális ventilátor korlátlan kifúvónyílással történő működtetése olyan áramlási sebességet eredményez, amely meghaladja a ventilátor előírt teljesítményét. Az ilyen művelet gyorsan megégeti a ventilátormotort és károsítja a centrifugális ventilátort. A centrifugális ventilátor működtetésekor nagy gondot kell fordítani annak biztosítására, hogy a centrifugális ventilátor leírásában a centrifugális ventilátor teljesítménytáblázatában megadott maximális névleges térfogatáramot ne lépjék túl.

2) A centrifugális csatorna ventilátor teljesítményét a motor névleges fordulatszáma alatt tesztelik, a motor fordulatszámának megváltoztatásával teljesíthetjük a felhasználó tényleges igényeit.

3) Különleges gondozás centrifugális ventilátort / hüvelykes ventilátort kell venni a szállítás, a be- és kirakodás során. A centrifugális ventilátor csak olyan területeken használható, ahol a levegőben lévő anyagok nem korrozívak, nem mérgezőek és nem eróziósak.

4) A beszerelést követően a centrifugális ventilátor járókerekét kézzel vagy villáskulccsal el kell forgatni, hogy megbizonyosodjon arról, hogy szabadon forog anélkül, hogy más centrifugális ventilátor alkatrészeivel ütközne. Ha mindez megtörtént, a centrifugális ventilátor normál üzembe helyezhető.

5) A centrifugális ventilátor rugalmas csatlakozóját kell használni a ventilátor kimeneti karima és a csatlakozó csővezeték között. A rugalmas csatlakozót nem szabad túlfeszíteni.

6) A tekercs és a burkolat belsejét ellenőrizni kell, hogy megbizonyosodjon arról, hogy a centrifugális ventilátor házában nincsenek idegen tárgyak, például szerszámok vagy laza alkatrészek.

7) A centrifugális ventilátor kondenzátormotorjának és a centrifugális ventilátor kerekének forgásirányát ellenőrizni kell, hogy megbizonyosodjon arról, hogy megfelelnek a specifikációnak és a beszerzési megrendeléseknek.

8) Megrendeléskor meg kell adni a centrifugális ventilátor típusokat, a centrifugálventilátor motor típusát, a centrifugális ventilátor légáramlását, a centrifugális ventilátor légnyomását és az egyéb centrifugális ventilátor paramétereket.

Centrifugális ventilátor görbék és centrifugális ventilátor diagram

A centrifugális ventilátor teljes mérete

Forduljon a kínai centrifugálventilátor-gyártóhoz a centrifugális ventilátor katalógusáért, és kérjen árajánlatot a centrifugális ventilátorról.

GYIK:

1. K: Hogyan válasszuk ki a megfelelő centrifugális ventilátort?

V: Ha hasonlót szeretne, ossza meg velünk:

A térfogat bizonyos statikus nyomáson.

2. K: Adhat nekünk mintát a centrifuga fúvócső ventilátoráról, ingyenes vagy fizetni kell?

V: Ingyenes minta mindig elérhető, a szállítási költség az ügyfél oldalán.

3. K: Mi a fizetési határidő?

V: 30% letét és 70% egyenleg az LC, TT által FOB futamidejű szállítás előtt.

4. K: Milyen terméket tud biztosítani?

V: A hvac motor és a centrifugális ventilátor (házventilátor) professzionális gyáraként számos különböző motormodell és centrifugális csatornaventilátor szerepel a listánkon: fan-coil egység motor központi légkondicionálóhoz, motor splithez, szekrényhez, ablakhoz, mennyezeti klímaberendezéshez, hűtőmotorhoz, ventilátormotorhoz, ventilátormotorhoz, hőszivattyú motorhoz, univerzális ventilátormotorhoz, beltéri ventilátormotorhoz, MOVAC/PGdenser kültéri ventilátorhoz és egyéb motorokhoz, HVAC RPG motorhoz és egyéb motorokhoz; BLDC motor, EC motor, léptetőmotor, egy- és háromfázisú motor; AC centrifugálventilátor, EC centrifugálventilátor, valamint egyéb HVAC alkatrészek, amelyek szervizünkben segítik az ügyfelek vásárlását.

5. K: Van MOQ a ventilátorához?

V: Igen. A MOQ 100-500 db között van a különböző modelleknél a minta jóváhagyása után. És az is rendben van, hogy kisebb tételeket is elfogadunk az első rendelésnél.

6. K: Tudna küldeni egy árlistát?

V: A legtöbb centrifugális ház ventilátorunk nem szabványos, különböző követelmények alapján vannak testreszabva, mint például a feszültség, a teljesítmény és a tengely átmérője és hossza stb. Így nagyon nehéz árlistát készíteni. Ha megosztaná részletes igényeit és mennyiségét, akkor biztosan nagyon versenyképes árat kínálunk.
