Tingertech produkuje i sprzedaje głównie popularne manometry, manometry tlenu/acetylenu, manometry medyczne, manometry do napełniania cieczą, chemiczne manometry przemysłowe, manometry do czynnika chłodniczego, manometry kapsułkowe i części do części chłodniczych.
Aplikacja
Do punktów pomiarowych o dużych obciążeniach dynamicznych i wibracjach;
Nadaje się do czynników chłodniczych. Pomiar zależności ciśnienia;
System pompy ciepła;
Kolektory do testów chłodniczych;
System klimatyzacji
Cecha produktu
1. Jest zgodny z normą ogólnego manometru Chińskiej Republiki Ludowej, GB/T1226-2017 i normą EN837-1;
2. Rozmiar (mm) 40, 50, 60, 70, 80, 90, 100;
3. Dopuszczalna temperatura: Otoczenia: Media: +60℃ (maksimum);
4. Klasa dokładności: ±1,6% FS;
6. Zakres: 0 ~ 16 MPa;
7. Stopień ochrony: IP54
Dane techniczne
1. Materiał: stal nierdzewna 304;
2. Przyłącze: 1/8' NPT 7/16-20UNF 5/16-24UNF;
3. Forma instalacji: mocowanie dolne (LM), mocowanie centralne z tyłu (CBM),
Montaż na panelu tylnym (BPM), montaż na dolnej powierzchni (LSM);
4. Typ czynnika chłodniczego: R22 P134a R404A R410A R407c R704 R433B R407F R502 R507A R607c R600a R406
Nr produktu
|
A |
B |
C |
D |
mi |
G |
mi |
G |
M |
N |
S |
T |
W |
| BE3.338 |
68 |
56 |
30 |
62 |
11 |
/ |
85 |
/ |
85 |
75.5 |
6
|
/ |
14 |
| BD4.338 |
55 |
/ |
27 |
50 |
/ |
52 |
70 |
52 |
70 |
62 |
6 |
/ |
14 |
| BE4.338 |
68 |
/ |
30 |
62 |
/ |
61 |
85 |
61 |
85 |
75.5 |
6 |
/ |
14 |
| BE5.338 |
68 |
/ |
30 |
62 |
/ |
56 |
/ |
56 |
/ |
72 |
6 |
M5 |
14 |

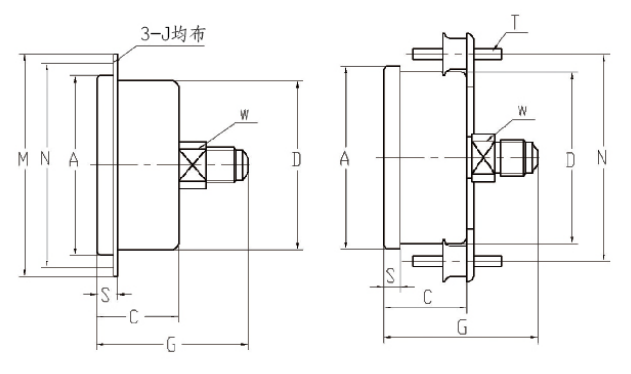

Rysunek konturowy

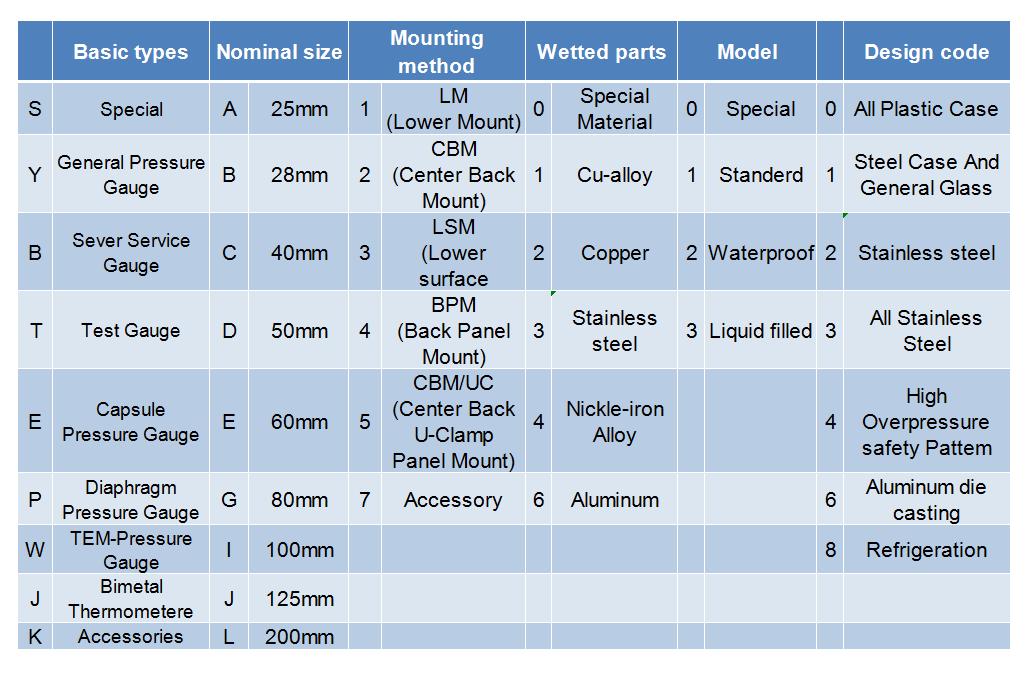

Tabela doboru mierników
