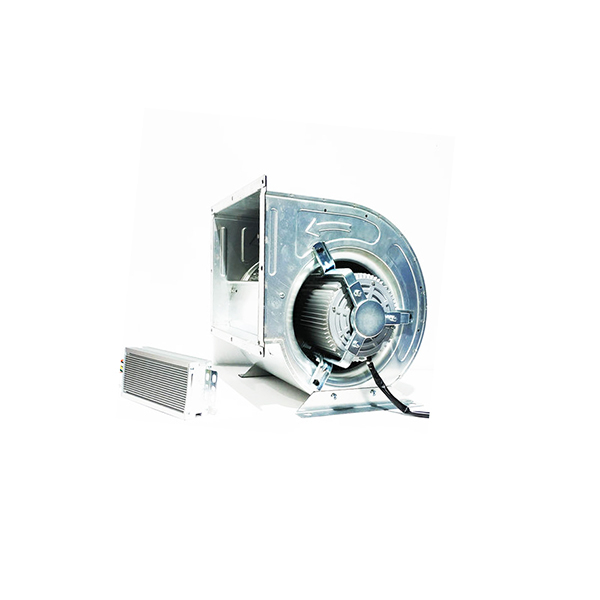

Quạt ly tâm cong phía trước dòng TDZ EC được phát triển và sản xuất với công nghệ tiên tiến quốc tế. Nó được phát triển bằng cách sử dụng công nghệ cao, có độ ồn thấp và cấu trúc nhỏ gọn, được thiết kế đặc biệt cho điều hòa không khí. Tốc độ dòng chảy và tổng phạm vi áp suất của quạt vỏ là từ 800m³/h đến 40000m³/h. Quạt hút ly tâm là thiết bị phụ trợ lý tưởng cho nhiều loại tủ điều hòa không khí trung tâm, máy điều hòa không khí có thể thay đổi, bộ ống, hệ thống VAV, hệ thống sưởi, làm sạch và các loại hệ thống thông gió khác.
Danh pháp quạt ly tâm EC
Đặc điểm của máy thổi ly tâm
1. Hướng quay của quạt nhà ở
Hướng quay của Quạt thổi khí ly tâm HVAC có thể được chia thành xoay theo chiều kim đồng hồ (R) và quay ngược chiều kim đồng hồ (L).
Xoay theo chiều kim đồng hồ (R) của Quạt thổi ly tâm AC: Từ phía ống bọc, hướng quay của Bánh xe giống như hướng quay theo chiều kim đồng hồ.
Xoay ngược chiều kim đồng hồ (L) của quạt ly tâm hai cửa vào: Từ phía ống bọc, hướng quay của Bánh xe ngược với hướng quay theo chiều kim đồng hồ.
2. Hướng xả của máy hút khí công nghiệp
Như hình bên dưới, quạt ống gió hình chữ nhật thẳng hàng có thể được chế tạo theo bốn hướng thoát khí: 0°, 90°, 180° và 270°.
Thi công quạt ly tâm EC áp suất thấp
Máy thở dòng TGZ bao gồm vỏ, Bánh xe, tấm đế và động cơ.
1. Vỏ quạt ly tâm cong về phía trước
Vỏ của máy thổi ly tâm được làm bằng thép tấm mạ kẽm nóng. Các tấm bên bao gồm các hình nón cửa hút gió được thiết kế có tính khí động học tốt nhất cho điều kiện cửa hút gió. Cuộn của máy thổi ly tâm được cố định vào các tấm bên bằng hàn điểm. Bên hông thân máy có hàng loạt lỗ được khoan trước để đinh tán đai ốc tiến hành lắp đặt theo hướng thoát khí mà khách hàng cần.
2. Bánh xe máy thổi ly tâm
Bánh xe cong phía trước của quạt ly tâm công nghiệp được cấu tạo bằng thép tấm mạ kẽm nóng cao cấp với cấu hình khí động học tiên tiến nhằm đạt hiệu suất cao nhất và độ ồn thấp nhất. Bánh xe được cố định trên tấm trung tâm và trên vòng cuối bằng chốt kẹp đinh tán. Bánh xe được chế tạo với sức mạnh tối đa để chịu đựng hoạt động liên tục với công suất tối đa.
3. Khung quạt ống ly tâm
Tấm đế của quạt vỏ được làm bằng thép tấm mạ kẽm chất lượng cao, có thể lắp ráp theo hướng theo yêu cầu của khách hàng.
4. Động cơ của quạt thổi ly tâm 2 cửa vào
Động cơ cho máy thổi có thể là động cơ xoay chiều một pha 220V/50HZ, 110V/60HZ với 3 tốc độ HOẶC động cơ EC 3 tốc độ, linh hoạt thay đổi tốc độ và dễ lắp đặt. Tốc độ có thể được thay đổi bằng cách sử dụng bộ điều chỉnh điện áp và bộ biến tần được điều khiển bằng silicon được cung cấp.

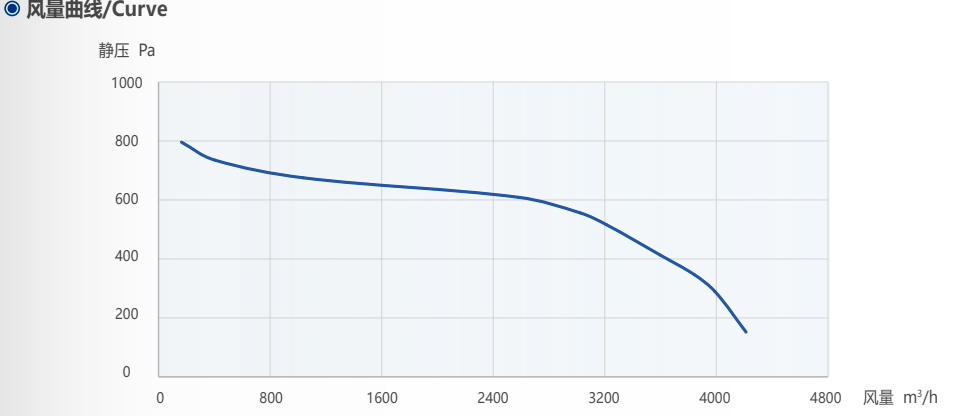

Thông số kỹ thuật của quạt ly tâm EC

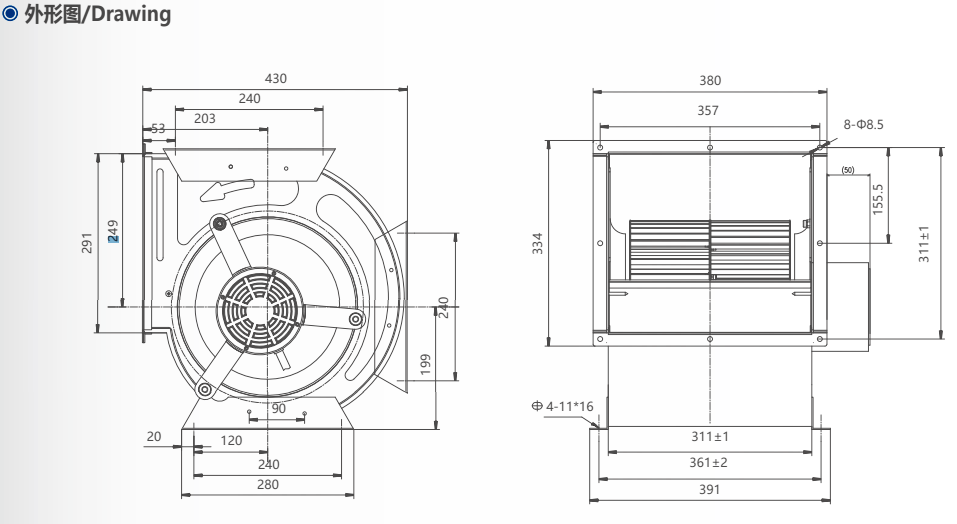

Kích thước tổng thể của quạt thổi
