TGP225/250 извит напред центробежен вентилатор за вентилаторни конвектори

The Центробежен вентилатор за климатизация от серията TGP , използван само за вентилаторни конвектори, е центробежен метален вентилатор с много лопатки, разработен и произведен първо от нас. Работните колела на центробежния вентилатор са изработени от висококачествена горещо поцинкована стоманена ламарина чрез използване на технология за щамповане с предимствата на висока ефективност, по-нисък шум и прецизна конструкция. Както обемът на потока на центробежния вентилатор, така и въздушното налягане на центробежния вентилатор могат да се срещнат с широко приложение, а диаметърът на колелото на центробежния вентилатор е от 130 mm до 250 mm. Обемът на потока на центробежния вентилатор варира от 250 m / h до 3000 m / h.

Номенклатура на Центробежен вентилатор

Характеристики на центробежен вентилатор

Според инсталираната позиция на главината, центробежен вентилатор може да бъде разделен на два типа, десен тип и ляв тип; гледано от страната на главината, ако колелото на центробежния вентилатор се върти по посока на часовниковата стрелка, центробежният вентилатор се нарича десен тип; ако се върти обратно на часовниковата стрелка, центробежният вентилатор се нарича ляв тип.

Дизайн на центробежен вентилатор

Центробежните вентилатори от серията TGP се състоят главно от корпус на центробежен вентилатор, работно колело на центробежен вентилатор и главина.

1. Корпус на центробежен вентилатор

Корпусът на центробежния вентилатор е изработен от внесен качествен галванизиран лист. Страничните му плочи заемат формата според аеродинамичния профил и се фиксират със захващане с винтове.



2. Работно колело на центробежен вентилатор

Радиалното работно колело на центробежен вентилатор с извита напред е изработено от висококачествена вносна горещо поцинкована стомана, щанцована с прецизна форма и навита. Разумният дизайн на перката на центробежен вентилатор прави вентилатора да работи в оптимално състояние. Работното колело на центробежния вентилатор е фиксирано върху средната дискова плоча и върху крайния пръстен с занитващи щипки. Перката на центробежния вентилатор има достатъчна твърдост по време на непрекъснато въртене с максимална мощност. Всички работни колела на центробежни вентилатори са преминали тест за балансиране съгласно фирмения стандарт, който е на по-високо ниво от националния стандарт.

3. Центробежен вентилатор

Връзката на перката на центробежен вентилатор с вала на двигателя на електрически вентилатор с променлив ток се гарантира от главината на центробежен вентилатор, която е изработена от конструктивна стомана или отлята под налягане цинкова сплав, последвана от прецизна обработка. Допустимият толеранс на диаметъра на отвора, перпендикулярността и коаксалността се поддържат в рамките на 0,01 mm.

Инструкции за центробежен вентилатор

1) Съответстващата мощност на двигателя на електрическия вентилатор на вентилацията означава вътрешна мощност плюс коефициента на безопасност на капацитета на двигателя на електрическия центробежен вентилатор в специално работно състояние, това наистина означава мощността, необходима при пълно отваряне на изхода за въздух. Следователно работа на празен ход на центробежен вентилатор без приложено съпротивление е строго забранено, за да се избегне изгаряне на двигателя, причинено от работата му при над номинална мощност.

2) Трябва да се обърне специално внимание по време на транспортиране, товарене и разтоварване центробежни вентилатори . Центробежният вентилатор е ограничен за използване в зони, където въздушните вещества не са корозивни, нетоксични и не ерозиращи.

3) Преди да монтирате вентилатора, завъртете работното колело на центробежния вентилатор с ръка или пръчка, за да проверите за стегнатост или удар. Ако се гарантира, че няма стягане и удар, тогава инсталирането на центробежен вентилатор . може да се извърши

4) След инсталиране, центробежният вентилатор, спиралата на центробежния вентилатор трябва да бъдат проверени, не трябва да има инструменти и допълнителни предмети, останали в корпуса.

5) Преди официалното задействане на вентилацията е необходимо да се провери посоката на въртене както на двигателя на центробежния вентилатор, така и центробежен вентилатор за тяхната координация.

6) При поръчка е необходимо да посочите вида на центробежен вентилатор, скорост, въздушен обем, въздушно налягане, посока на изхода на въздуха, посока на въртене, тип електрически двигател на вентилатора и спецификации на центробежните вентилатори.

Диаграма на центробежен вентилатор

диаметър на работното колело на центробежен вентилатор	D = 225 mm	Тегло на вентилатора	m = 3,75 кг
Инерционен момент	J = 0,014 kg.m²	Ограничение на скоростта	n (max) = 1400 r/min

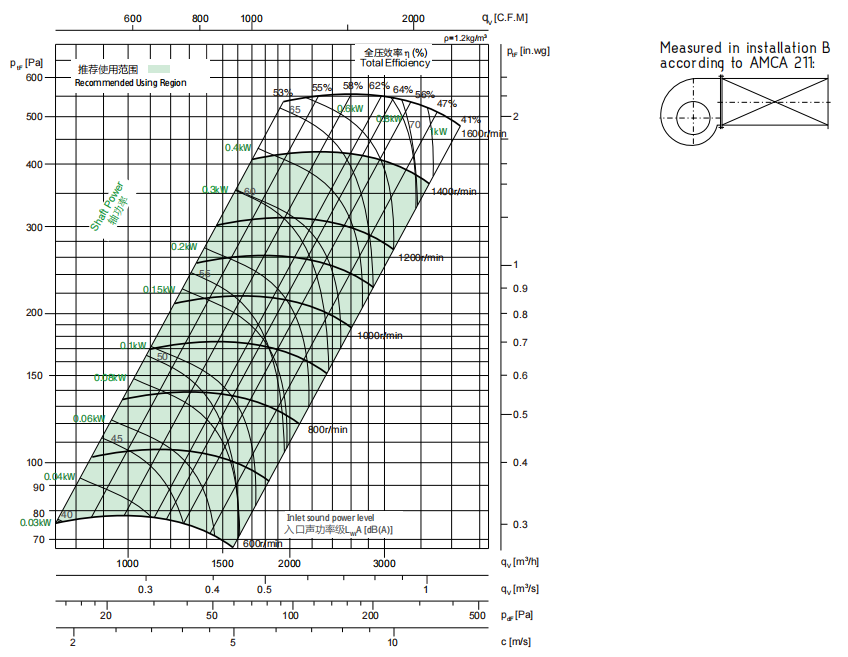

Крива на центробежен вентилатор

Кривата на производителност на центробежен вентилатор е сертифицирана за инсталация тип B: свободен вход, канален изход. Номиналната мощност (kW) не включва загубите при предаване. Оценките за производителност на центробежен вентилатор не включват ефектите от принадлежности (аксесоари). Показаните A-претеглени рейтинги на звука са изчислени съгласно международен стандарт 301 на AMCA. Показаните стойности на центробежните вентилатори са за вход. Нива на звукова мощност LWiA за монтаж на центробежен вентилатор тип B: свободен вход, канален изход.

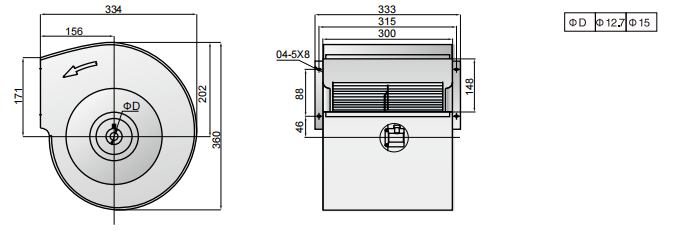

Габаритни размери на центробежни вентилаторни  вентилатори
