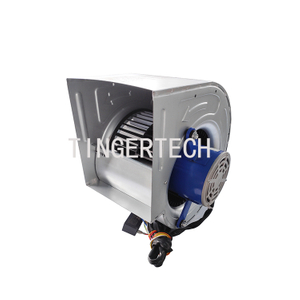

Le ventilateur centrifuge incurvé vers l'avant de la série TGZ est développé et fabriqué avec des technologies de pointe au niveau international. Il a été développé en utilisant une haute technologie et avec une structure compacte et à faible bruit, spécialement conçue pour la climatisation. Le débit et la plage de pression totale du ventilateur du boîtier vont de 800 m⊃3 ;/h à 40 000 m⊃3 ;/h. Le ventilateur d'extraction centrifuge est l'équipement subsidiaire idéal pour diverses unités de climatisation centrales d'armoires, climatiseurs interchangeables, unités de tubes, systèmes VAV, chauffage, nettoyage et autres types de systèmes de ventilation.
Nomenclature du ventilateur centrifuge
Caractéristiques du ventilateur centrifuge
1. Sens de rotation du ventilateur du boîtier
Le sens de rotation du ventilateur soufflant d'air centrifuge CVC peut être divisé en rotation dans le sens des aiguilles d'une montre (R) et rotation dans le sens inverse des aiguilles d'une montre (L).
Rotation dans le sens horaire (R) du ventilateur centrifuge AC : Du côté du manchon, le sens de rotation de la roue est le même que le sens de rotation dans le sens horaire.
Rotation antihoraire (L) du ventilateur centrifuge double ouïe : Du côté du manchon, le sens de rotation de la roue est opposé au sens de rotation horaire.
2. Direction de décharge de l'extracteur d'air industriel
Montré comme sur la figure ci-dessous, le ventilateur de conduit rectangulaire en ligne peut être fabriqué dans quatre directions de sortie d'air : 0°, 90°, 180° et 270°.
Construction d'un ventilateur centrifuge basse pression
Les ventilateurs de la série TGZ se composent d'un boîtier, d'une roue, d'une plaque de base et d'un moteur.

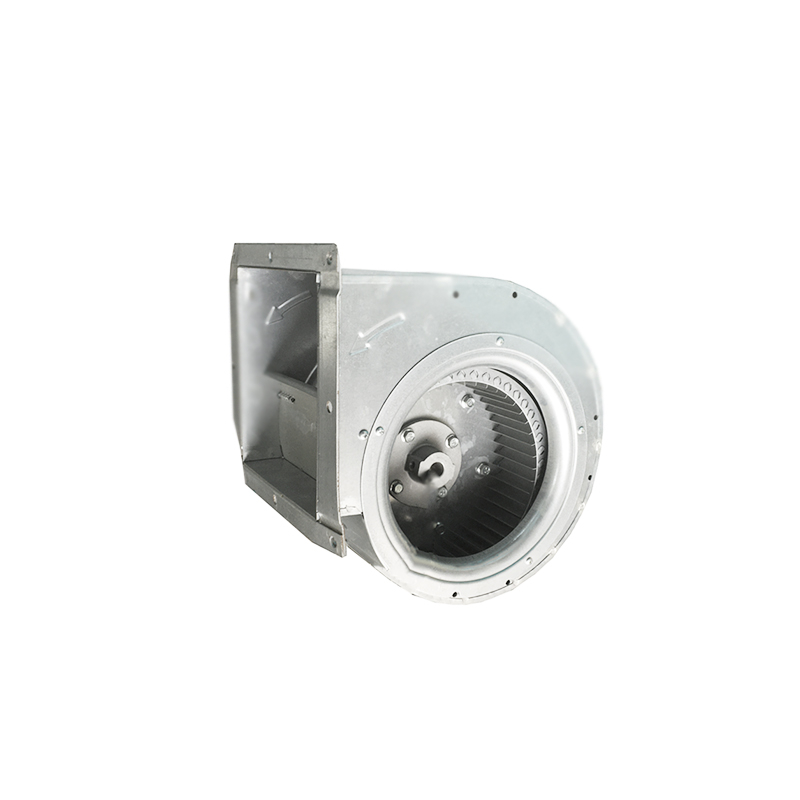

1. Boîtier du ventilateur centrifuge incurvé vers l'avant
Le boîtier du ventilateur centrifuge est en tôle d'acier galvanisée à chaud. Les plaques latérales comprennent des cônes d'entrée conçus avec la meilleure aérodynamique pour les conditions d'entrée. La volute du ventilateur centrifuge est fixée aux plaques latérales par soudage par points. Sur le côté du boîtier se trouvent une série de trous percés à l'avance pour les écrous de rivetage afin d'effectuer l'installation selon la direction de sortie d'air souhaitée par le client.
2. Roue du ventilateur centrifuge
La roue incurvée vers l'avant du ventilateur centrifuge industriel est construite en tôle d'acier galvanisée à chaud de haute qualité avec un profil aérodynamique avancé pour atteindre l'efficacité la plus élevée et le niveau de bruit le plus bas. La roue est fixée sur la platine centrale et sur l'anneau d'extrémité avec pince à riveter pres. La roue est construite avec une résistance maximale qui supporte un fonctionnement continu avec une puissance maximale.
3. Cadre du ventilateur de conduit centrifuge
Les plaques de base du ventilateur de boîtier sont constituées de tôle d'acier galvanisée de haute qualité, qui peut être assemblée selon la demande du client.
4. Moteur du ventilateur centrifuge à double entrée
Les moteurs pour ventilateur peuvent être des moteurs AC monophasés de 220 V/50 Hz, 110 V/60 Hz à 3 vitesses OU des moteurs EC à trois vitesses, flexibles pour changer de vitesse et faciles à installer. La vitesse peut être modifiée en utilisant le régulateur de tension et le convertisseur de fréquence contrôlés par silicium fournis.

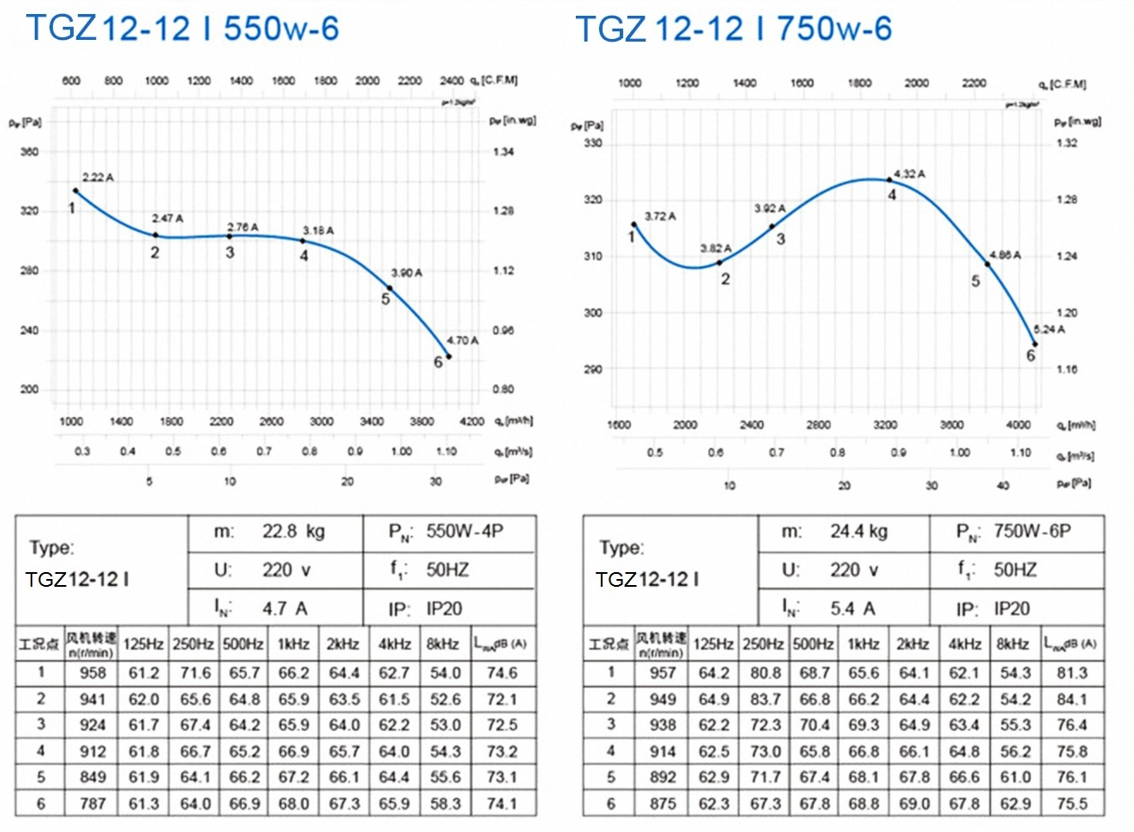

Données techniques du ventilateur centrifuge

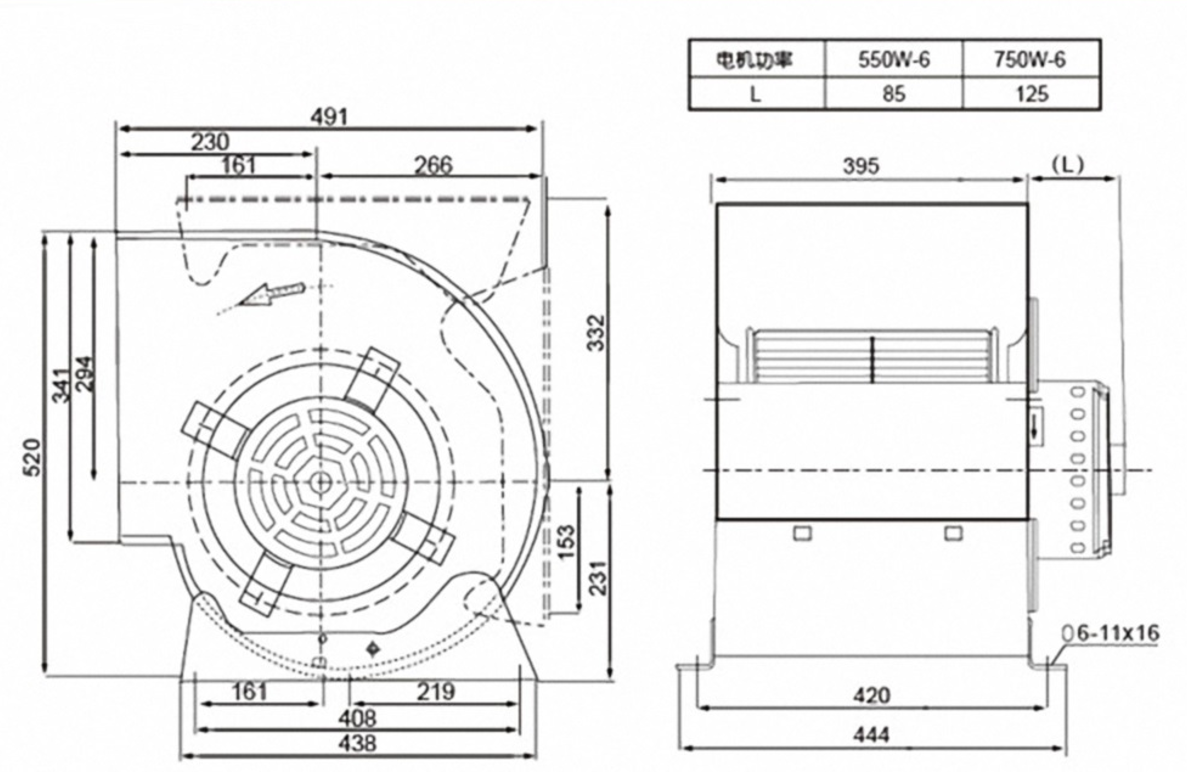

Taille globale du ventilateur
