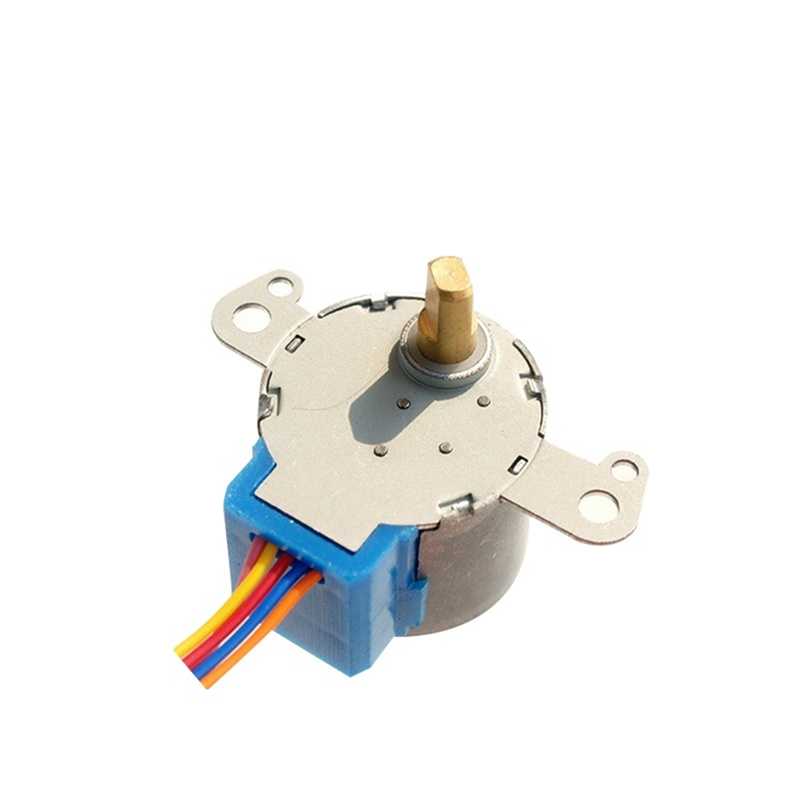

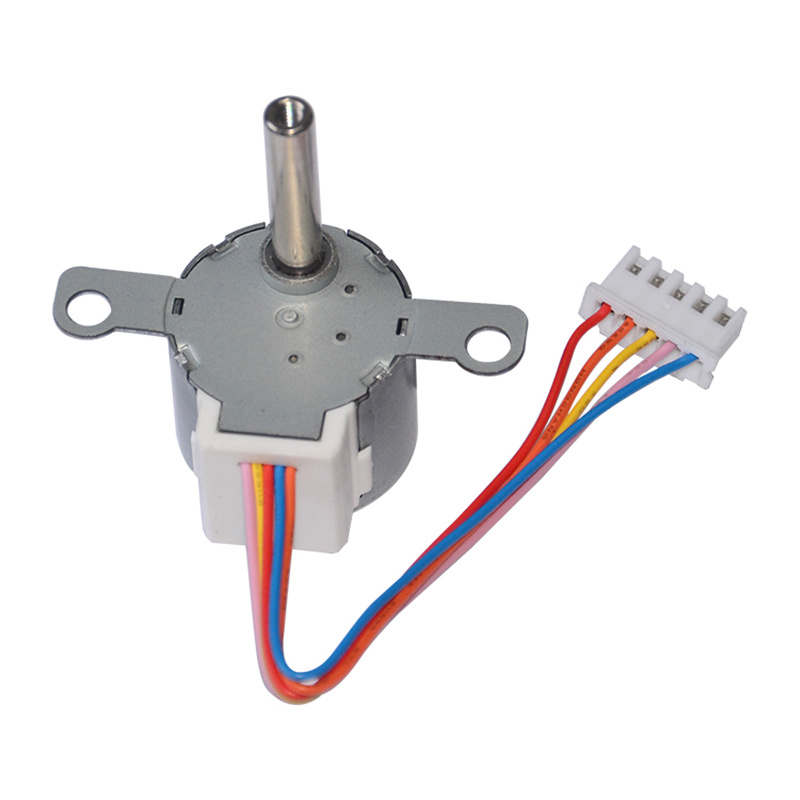

Шаговый двигатель 20BYJ46 с низким энергопотреблением и высоким крутящим моментом для системы мониторинга

Шаговые двигатели 20-BYJ46 являются одними из наиболее часто используемых шаговых двигателей. Вы можете найти этот или подобные двигатели в своих DVD-приводах, видеокамерах и многих других подобных устройствах. Двигатель имеет униполярную схему с 4 катушками, каждая катушка рассчитана на +5 В, поэтому им относительно легко управлять с помощью любого базового микроконтроллера.

Функции

Номе�	20BYJ46
Номинальное напряжение	5-12 В
Втягивающий крутящий момент	29,4 мН·м
Частота работы	100 сообщений в секунду
Повышение температуры	60 тыс.
Шум	40 дБ
Шаг угла	7,5°/85°
Класс изоляции	Э
Фаза	1-2 Фаза

Технические характеристики

1. Номинальное напряжение: 5 В постоянного тока

2. Количество фаз: 4

3. Угол шага: 5,625°/64.

4. Момент тяги: 300 гс.см.

5. Изолированная мощность: 600 В переменного тока/1 мА/1 с.

6. Катушка: униполярная 5-выводная катушка.

Где использовать шаговый двигатель 20BYJ46

Двигатели такого типа обычно используются в приводах DVD, видеокамерах и других подобных устройствах. Двигатель имеет униполярную схему с 4 катушками, каждая катушка рассчитана на +5 В, поэтому им относительно легко управлять с помощью любого базового микроконтроллера. Эти двигатели имеют угол шага 5,625°/64, это означает, что мотору придется сделать 64 шага, чтобы совершить один оборот, и за каждый шаг он будет преодолевать 5,625°, следовательно, уровень контроля также высок. Однако эти двигатели работают только от напряжения 5 В и, следовательно, не могут обеспечить высокий крутящий момент. Для приложений с высоким крутящим моментом следует рассмотреть двигатели Nema17 . Так что, если вы ищете компактный, простой в использовании шаговый двигатель с приличным крутящим моментом, этот двигатель — правильный выбор для вас.

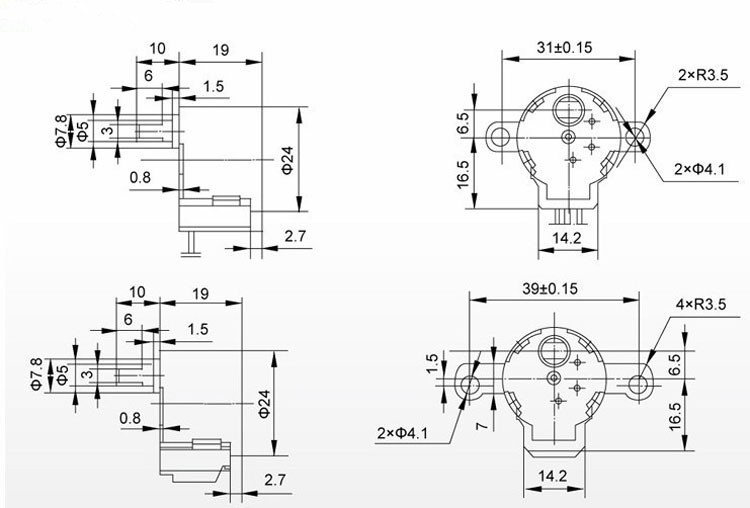

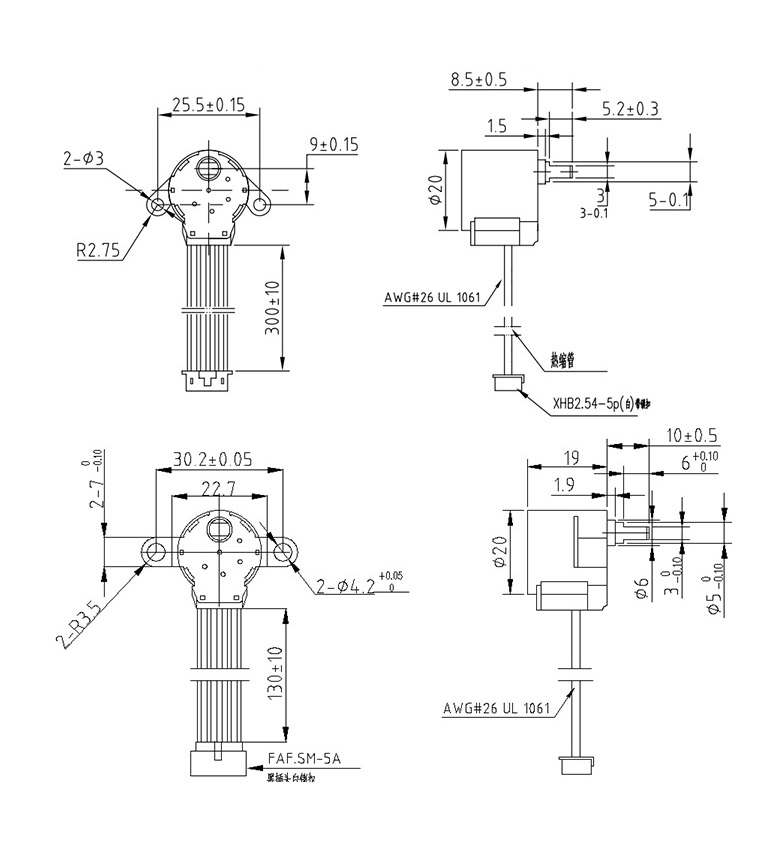

20BYJ46 Размеры
