TGB400 Ⅱ 3kW-6P พัดลมแบบแรงเหวี่ยงไปข้างหน้าปริมาณสูง

พัดลมแบบแรงเหวี่ยง TGB Series เป็นพัดลมเครื่องปรับอากาศชนิดหนึ่ง ใบพัดพัดลมแบบแรงเหวี่ยงขับเคลื่อนด้วยมอเตอร์ภายนอกสามเฟส ได้รับการพัฒนาโดยใช้เทคโนโลยีชั้นสูงและมีเสียงรบกวนต่ำและโครงสร้างที่กะทัดรัด ออกแบบมาเป็นพิเศษสำหรับเครื่องปรับอากาศ อัตราการไหลและช่วงความดันรวมของพัดลมแบบแรงเหวี่ยงซีรีส์นี้อยู่ที่ตั้งแต่ 1,000 ม. / ชม. ถึง 20,000 ม. / ชม. และ 200 Pa ถึง 850 Pa เป็นอุปกรณ์ที่เหมาะสำหรับเครื่องปรับอากาศและระบบพัดลมประเภทอื่นๆ

ศัพท์เฉพาะของพัดลมแบบแรงเหวี่ยง

คุณสมบัติของพัดลมโบลเวอร์แบบแรงเหวี่ยง

1. ทิศทางการหมุน

พัดลมแบบแรงเหวี่ยงซีรีส์ TGB มีการหมุนสองทิศทาง การหมุนทางซ้าย (LG) และการหมุนทางขวา (RD); เมื่อมองจากด้านขับเคลื่อน หากใบพัดพัดลมแบบแรงเหวี่ยงหมุนตามเข็มนาฬิกา แสดงว่าหมุนด้วยมือซ้าย (LG) หากใบพัดลมแบบแรงเหวี่ยงหมุนทวนเข็มนาฬิกา แสดงว่าเป็นใบพัดขวา (RD)

2. ทิศทางการคายประจุ

ตามรูปด้านล่าง พัดลมแบบแรงเหวี่ยง TGB Series สามารถสร้างได้ในสี่ทิศทางของช่องระบายอากาศ: 0°, 90°, 180° และ 270°

การออกแบบพัดลมแบบแรงเหวี่ยง

พัดลมแบบแรงเหวี่ยงของซีรีส์ TGB ประกอบด้วยโครงพัดลมแบบแรงเหวี่ยง ใบพัดพัดลมแบบแรงเหวี่ยง แผ่นฐานพัดลมแบบแรงเหวี่ยง (โครง) มอเตอร์ ปลอกเพลา และหน้าแปลนช่องระบายอากาศ

1. ตัวเรือนพัดลมแบบแรงเหวี่ยง

ตัวพัดลมแบบแรงเหวี่ยงทำจากแผ่นเหล็กชุบสังกะสีร้อน แผ่นด้านข้างของพัดลมแบบแรงเหวี่ยงประกอบด้วยกรวยทางเข้าที่ได้รับการออกแบบตามหลักอากาศพลศาสตร์ที่ดีที่สุดสำหรับสภาพทางเข้า แถบพัดลมโบลเวอร์แบบแรงเหวี่ยงถูกยึดเข้ากับแผ่นด้านข้างโดยการเชื่อมแบบจุด ทางด้านของ ใบพัด พัดลมแบบแรงเหวี่ยง มีรูเจาะล่วงหน้าหลายชุดเพื่อขันน็อตโลดโผนเพื่อดำเนินการติดตั้งตามทิศทางช่องระบายอากาศที่ลูกค้าต้องการ

2. ใบพัดพัดลมแบบแรงเหวี่ยง

ใบพัดพัดลมแบบแรงเหวี่ยงโค้งไปข้างหน้าสร้างจากแผ่นเหล็กชุบสังกะสีร้อนคุณภาพสูงพร้อมโปรไฟล์แอโรไดนามิกขั้นสูงเพื่อให้ได้ประสิทธิภาพสูงสุดและระดับเสียงต่ำสุด ใบพัดลมแบบแรงเหวี่ยงถูกยึดไว้บนแผ่นตรงกลางและบนวงแหวนส่วนท้ายด้วยปุ่มจับยึดแบบโลดโผน ที่ ล้อ พัดลมแบบแรงเหวี่ยง ถูกสร้างให้มีความแข็งแรงสูงสุด ทนทานต่อการทำงานต่อเนื่องด้วยกำลังสูงสุด ใบพัดพัดลมแบบแรงเหวี่ยงทั้งหมดได้รับการปรับสมดุลตามมาตรฐานแห่งชาติและยังสูงกว่าสำหรับการปรับสมดุลล้ออีกด้วย

3. โครงพัดลมแบบแรงเหวี่ยง

แผ่นฐานพัดลมแบบแรงเหวี่ยง TGB Series ทำจากแผ่นเหล็กชุบสังกะสีร้อนคุณภาพสูง และกระบวนการเสริมความแข็งแกร่งที่เป็นเอกลักษณ์ทำให้มีความแข็งแรงเพียงพอ ทิศทางของการติดตั้งแผ่นฐานพัดลมแบบแรงเหวี่ยงสามารถดำเนินการได้ตามความต้องการที่แตกต่างกันของลูกค้า โครงพัดลมแบบแรงเหวี่ยงมากกว่า 315 ตัวทำจากเหล็กฉากและเหล็กแบน ที่สี่ด้านของเฟรม มีการเจาะรูสำหรับการติดตั้งเพื่อตอบสนองความต้องการของลูกค้าในทิศทางการติดตั้งที่แตกต่างกันของโบลเวอร์พัดลมแบบแรงเหวี่ยง

4. มอเตอร์พัดลมแบบแรงเหวี่ยง

มอเตอร์พัดลมแบบแรงเหวี่ยง ที่ใช้ในพัดลมแบบแรงเหวี่ยงซีรีส์ TGB เป็นมอเตอร์พัดลมแบบอะซิงโครนัสสามเฟสที่มีเสียงรบกวนต่ำพร้อมโรเตอร์ภายนอก มีการติดตั้งใบพัดพัดลมแบบแรงเหวี่ยงไว้ที่ปลอกด้านนอกของมอเตอร์พัดลม ac ความเร็วในการหมุนของมอเตอร์สามารถเปลี่ยนแปลงได้โดยใช้แรงดันไฟฟ้าสามเฟสปกติ ควบคุมด้วยซิลิคอน ตัวควบคุมแรงดันไฟฟ้า ตัวแปลงความถี่ และอื่นๆ เพื่อตอบสนองโหลดที่เปลี่ยนแปลงได้ในระบบ

5. หน้าแปลนพัดลมแบบแรงเหวี่ยง

ที่ หน้าแปลน พัดลมแบบแรงเหวี่ยง ทำจากเหล็กชุบสังกะสี การเชื่อมต่อส่วนประกอบหน้าแปลนกับสกรอลล์พัดลมแบบแรงเหวี่ยงทำโดยใช้กระบวนการไม่เชื่อม ซึ่งช่วยรักษาลักษณะหน้าแปลนที่ดีในขณะเดียวกันก็ให้ความแข็งแรงและความแข็งแกร่งเพียงพอ ขนาดและประเภทของหน้าแปลนแสดงไว้ด้านล่าง

พิมพ์	ก	ข	ค	ดี	อี	เอฟ	ช	ชม	ฉัน
200 Ⅰ	122.5	119.5	-	-	265	259	225	219	10
200 Ⅱ	160	125	-	-	340	270	300	230	10
225 Ⅰ	139	133	-	-	298	286	258	246	10
225 Ⅱ	154	133	-	-	328	286	288	246	10
225 Ⅲ	160	146.5	-	-	340	313	300	273	10
250 Ⅰ	150.5	146.5	-	-	321	313	281	273	10
250 Ⅱ	160	146	-	-	340	312	300	272	10
280 Ⅰ	160	162.5	-	-	340	345	300	305	10
280 Ⅱ	188	162.5	-	-	396	345	356	305	10
315 Ⅰ	-	-	140	140	394	394	338	338	13
315 Ⅱ	-	-	140	140	456	394	400	338	13
355 Ⅰ	-	-	140	140	431	431	375	375	13
355 Ⅱ	-	-	140	140	487	431	431	375	13
400 Ⅰ	-	-	140	140	475	475	419	419	13
400 Ⅱ	-	-	140	140	516	475	460	419	13
450 Ⅰ	-	-	170	170	525	525	469	469	13
450 Ⅱ	-	-	170	170	586	525	530	469	13
500 Ⅰ	-	-	170	170	562	562	506	506	13
500 Ⅱ	-	-	170	170	656	562	600	506	13

หมายเหตุ： ขนาด พัดลมแบบแรงเหวี่ยง มีหน่วยในรูปแบบและขนาดโดยรวมเป็นมม.

คำแนะนำของพัดลมโบลเวอร์แบบแรงเหวี่ยง

1) กำลังมอเตอร์พัดลมแบบแรงเหวี่ยงที่กำหนด ซึ่งเป็นหนึ่งในชิ้นส่วนพัดลมแบบแรงเหวี่ยง ดังที่คำนวณในที่นี้อาจไม่เพียงพอที่จะขับเคลื่อนพัดลมแบบแรงเหวี่ยงโดยมีอัตราการไหลระบายที่ไม่จำกัด การใช้งานพัดลมโบลเวอร์แบบแรงเหวี่ยงด้วยช่องระบายที่ไม่จำกัดจะส่งผลให้อัตราการไหลเกินความสามารถของพัดลมที่ระบุ การดำเนินการดังกล่าวจะทำให้มอเตอร์โบลเวอร์ไหม้อย่างรวดเร็วและทำให้พัดลมแบบแรงเหวี่ยงเสียหาย ต้องใช้ความระมัดระวังอย่างยิ่งในการใช้งานพัดลมแบบแรงเหวี่ยงเพื่อให้แน่ใจว่าอัตราการไหลสูงสุดตามที่ระบุไว้ในแผนภูมิประสิทธิภาพของพัดลมแบบแรงเหวี่ยงในคำอธิบายพัดลมแบบแรงเหวี่ยงนี้ไม่เกิน

2) ที่ ประสิทธิภาพของ พัดลมท่อแบบแรงเหวี่ยง ได้รับการทดสอบภายใต้ความเร็วของมอเตอร์เราสามารถตอบสนองความต้องการที่แท้จริงของผู้ใช้โดยการเปลี่ยนความเร็วมอเตอร์

3) ควรดูแลพัดลมแบบแรงเหวี่ยง / โบลเวอร์แบบนิ้วเป็นพิเศษในระหว่างการขนส่ง การบรรทุก และการขนถ่าย พัดลมโบลเวอร์แบบแรงเหวี่ยงถูกจำกัดให้ใช้ในพื้นที่ที่สารในอากาศไม่กัดกร่อน ไม่เป็นพิษ และไม่กัดกร่อน

4) หลังการติดตั้ง ควรหมุนใบพัดพัดลมแบบแรงเหวี่ยงด้วยมือหรือใช้ประแจเพื่อให้แน่ใจว่าหมุนได้อย่างอิสระโดยไม่ชนกับชิ้นส่วนพัดลมแบบแรงเหวี่ยงอื่นๆ เมื่อทั้งหมดนี้เสร็จสิ้น คุณสามารถใช้งานพัดลมโบลเวอร์แบบแรงเหวี่ยงได้ตามปกติ

5) ตัวเชื่อมต่อที่ยืดหยุ่นของ ควรใช้ พัดลมโบลเวอร์แบบแรงเหวี่ยง ระหว่างช่องระบายอากาศของพัดลมและท่อเชื่อมต่อ ขั้วต่อดิ้นไม่ควรยืดออกจนเกินไป

6) จำเป็นต้องตรวจสอบด้านในของตัวเลื่อนและเคสเพื่อให้แน่ใจว่าไม่มีวัตถุแปลกปลอมอยู่ภายในตัวพัดลมแบบแรงเหวี่ยง เช่น เครื่องมือหรือชิ้นส่วนที่หลวม

7) ควรตรวจสอบทิศทางการหมุนของมอเตอร์คอนเดนเซอร์พัดลมกล่องแบบแรงเหวี่ยงและล้อพัดลมแบบแรงเหวี่ยงเพื่อให้แน่ใจว่าเป็นไปตามข้อกำหนดและใบสั่งซื้อ

8) ในระหว่างการสั่งซื้อ จำเป็นต้องระบุประเภทพัดลมแบบแรงเหวี่ยง ประเภทมอเตอร์พัดลมแบบแรงเหวี่ยง การไหลของอากาศของพัดลมแบบแรงเหวี่ยง ความดันอากาศของพัดลมแบบแรงเหวี่ยง และพารามิเตอร์พัดลมแบบแรงเหวี่ยงอื่น ๆ

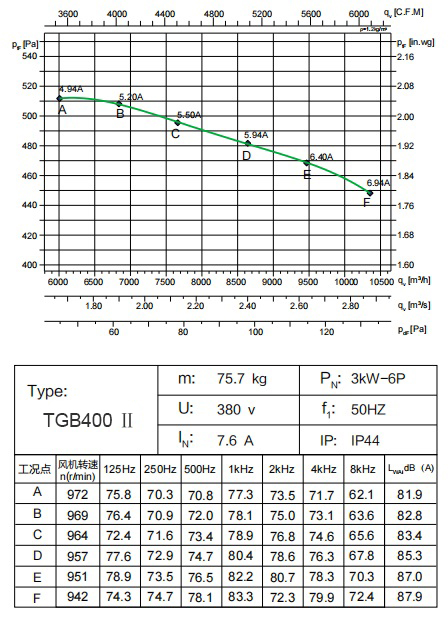

เส้นโค้งพัดลมแบบแรงเหวี่ยงและแผนภาพพัดลมแบบแรงเหวี่ยง

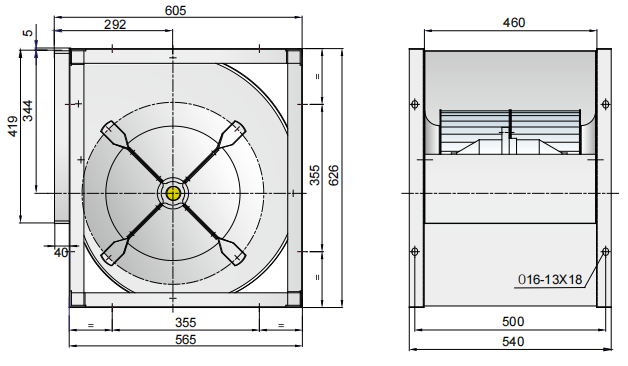

ขนาดโดยรวมของพัดลมโบลเวอร์แบบแรงเหวี่ยง

ติดต่อผู้ผลิตพัดลมแบบแรงเหวี่ยงในประเทศจีนของคุณสำหรับแคตตาล็อกพัดลมแบบแรงเหวี่ยงและรับใบเสนอราคาพัดลมแบบแรงเหวี่ยง

คำถามที่พบบ่อย:

1. ถาม: เราเลือกพัดลมแบบแรงเหวี่ยงที่ถูกต้องตามที่เราต้องการได้อย่างไร?

ตอบ: สำหรับสิ่งที่คล้ายกันของคุณโปรดแบ่งปันเรา:

ปริมาตรที่ความดันคงที่บางอย่าง

2. Q: คุณสามารถให้ตัวอย่างของแฟน ๆ ของ Duct Duct Centrifuge ได้ฟรีหรือต้องจ่ายหรือไม่?

ตอบ: มีตัวอย่างฟรีเสมอค่าขนส่งทางด้านของลูกค้า

3. Q: ระยะเวลาการชำระเงินของคุณคืออะไร?

A: เงินฝาก 30% และยอดคงเหลือ 70% ก่อนที่จะจัดส่งโดย LC, TT ในระยะ FOB

4. Q: ผลิตภัณฑ์ประเภทใดที่คุณสามารถให้ได้?

ตอบ: ในฐานะโรงงานมืออาชีพของมอเตอร์ HVAC และพัดลมแบบแรงเหวี่ยง (พัดลมที่อยู่อาศัย) รุ่นมอเตอร์ที่แตกต่างกันมากมายและพัดลมท่อแบบแรงเหวี่ยงอยู่ในรายการของเรา: มอเตอร์ขดลวดพัดลมสำหรับเครื่องปรับอากาศกลางมอเตอร์สำหรับแยกตู้หน้าต่างเครื่องปรับอากาศเพดานมอเตอร์มอเตอร์ มอเตอร์; BLDC มอเตอร์มอเตอร์ EC, มอเตอร์สเต็ป, มอเตอร์เดี่ยวและสามเฟส; AC Centrifugal Fan, EC Centrifugal Blower รวมถึงชิ้นส่วน HVAC อื่น ๆ ซึ่งอยู่ในบริการของเราเพื่อช่วยให้ Cusotmer ซื้อ

5. Q: มี MOQ สำหรับแฟนเครื่องเป่าลมของคุณหรือไม่?

ก. ใช่. MOQ อยู่ระหว่าง 100-500pcs สำหรับรุ่นที่แตกต่างกันหลังจากการอนุมัติตัวอย่าง และมันก็โอเคที่เราจะยอมรับล็อตเล็ก ๆ สำหรับการสั่งซื้อครั้งแรก

6. ถาม: คุณช่วยส่งรายการราคาให้ฉันได้ไหม

ตอบ: พัดลมที่อยู่อาศัยแบบแรงเหวี่ยงส่วนใหญ่ของเราไม่ได้มาตรฐานพวกเขาได้รับการปรับแต่งตามข้อกำหนดที่แตกต่างกันเช่นแรงดันไฟฟ้าพลังงานและเพลาและความยาว ฯลฯ ดังนั้นจึงเป็นเรื่องยากสำหรับเราที่จะจัดทำรายการราคา หากคุณสามารถแบ่งปันข้อกำหนดและปริมาณโดยละเอียดของคุณเราจะต้องแน่ใจว่าได้เสนอราคาที่แข่งขันได้มาก
