А центробежен вентилатор или вентилатор за пещ или центробежен вентилатор или центробежен канален вентилатор или вентилаторът на корпуса включва работно колело, катерица, двигател и други малки части. Той издърпва въздуха вътре в вентилатора и след това го избутва навън под ъгъл от 90º. Двата основни компонента на центробежен вентилатор, който движи въздуха, са моторът и работното колело. Работното колело засмуква или изтегля въздух, за разлика от перката, която избутва въздух.
Някои вентилатори могат да дърпат и избутват въздух под ъгъл под 90º; тези вентилатори се наричат вентилатори със смесен поток.
Центробежните вентилатори могат или да нямат външен корпус или структура, която да предлага защита, или могат да бъдат изградени с някакъв защитен корпус.
Както е показано във видеото по-долу, има пет различни вида центробежни вентилатори, които се различават в зависимост от типа и формата на лопатките на вентилатора.
А центробежен вентилатор или Вентилаторът за пещ обикновено се използва за жилищни приложения за преместване на въздуха през канал, като пещ, или канал на аспиратора и друга климатична система. Също така може да видите центробежен вентилатор, използван в търговски среди, например вашата автомивка. Тези фенове са всички центробежни вентилатори или вентилатор за пещ . Те поемат външния въздух и го придвижват бързо, създавайки разлика в налягането. Докато разликата в налягането се поддържа, въздухът ще продължи да тече и колата ви ще изсъхне бързо. Центробежният вентилатор също се използва често във въздушни конвейерни устройства, които използват въздух за транспортиране на предмети по конвейерна лента. Във фабрика или склад може да го видите.
Какви са различните видове вентилатори?
Има:
· Центробежен вентилатор с извити назад лопатки
· Центробежен вентилатор с наклонени назад лопатки
· Центробежен вентилатор с наклонени назад лопатки
· Центробежен вентилатор с радиални лопатки
·Центробежен вентилатор с извити напред лопатки
По-долу има диаграма, която да ви помогне да разграничите тези типове центробежни вентилатори.

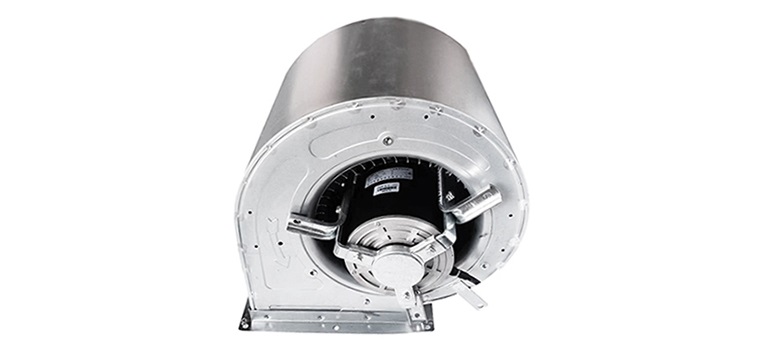

Извито напред моторизирано работно колело
Когато дефинираме необходимия обемен поток, независимо дали става въпрос за подаване на пресен въздух или охлаждане на процеса, трябва да го комбинираме със съпротивлението на потока, което вентилаторът среща в приложението. Обемният поток (в m3/час) и налягането (в паскал - Pa) се комбинират, за да бъдат работната точка, при която вентилаторът трябва да работи. Важно е работните характеристики на вентилаторите, които избираме, да отговарят на желаната работна точка при или близо до точката на пикова ефективност. Използването на вентилатора при максимална ефективност минимизира консумацията на енергия и шума от вентилатора, като същевременно осигурява необходимата производителност.
Името 'центробежен вентилатор ' или 'вентилатор на пещта ' идва от посоката на потока и как въздухът навлиза в работното колело аксиално и след това се изтласква навън от външната обиколка на вентилатора. Разликата в посоката на потока за центробежните вентилатори с извита напред и назад е посоката, в която въздухът напуска обиколката на работното колело. При извитото назад работно колело въздухът излиза радиално, докато при извитото напред работно колело въздухът излиза тангенциално от обиколката на вентилатора.
Извит напред центробежен вентилатор или вентилаторите за пещи се характеризират с цилиндрична форма с много малки перки около работното колело. В примера, показан по-долу, вентилаторът се върти по посока на часовниковата стрелка.
За разлика от извитите назад работни колела, извитите напред работни колела изискват корпус, който преобразува високоскоростния въздух, напускащ върховете на лопатките на работното колело, в статични сили с по-ниска скорост. Формата на корпуса също насочва въздушния поток към изхода. Този тип корпус на вентилатора често се нарича скрол; обаче може да се нарече и волюта или сироко. Чрез инсталирането на извитото напред работно колело в спиралния корпус, ние обикновено го наричаме извит напред вентилатор.
Най-добрата работна зона за извит напред центробежен вентилатор, вентилатор на корпуса или вентилаторът на пещта е, когато работи при по-високо налягане. Извит напред центробежен вентилатор или вентилаторът на пещта работи най-добре, когато е необходимо високо налягане за по-ниски дебити.
Трябва да се подхожда с повишено внимание при избора на вентилатор с предна кривина, който да работи при ниско налягане и максимален дебит. В този момент работното колело работи при аеродинамичен срив по същия начин, по който аксиалният вентилатор работи в седловата точка на своята крива. В този момент шумът и консумацията на енергия ще достигнат пик поради турбуленцията.
Пиковата ефективност се намира в точка, наречена коляно на характеристичната крива. По това време съотношението на изходната мощност на вентилатора (обемен дебит (m3/s) x развитие на статично налягане (Pa) към входящата електрическа мощност (W) е най-голямо, а звуковото налягане, генерирано от вентилатора, е в най-тихия момент. Над и под оптималния работен диапазон въздушният поток през вентилатора става по-шумен и ефективността на вентилаторната система намалява.
Предимството от използването на моторизирано работно колело с едно входно извито напред е, че има стръмна характеристика на вентилатора. Това е особено полезно в системи, които изискват постоянно ниво на филтриране. Когато въздухът преминава през филтър за частици, филтърът задържа прах и полени във въздуха, колкото по-фина е степента на филтриране, толкова по-малки са частиците, задържани от филтъра. С течение на времето филтърът ще се запушва все повече и повече с мръсотия и отломки, изисквайки повече налягане, за да достави същото количество въздух. Използването на работно колело със стръмна характеристична крива в този случай означава, че тъй като филтърът се запушва все повече и повече, обемният поток остава постоянен, докато налягането във филтъра се увеличава.
Ползата от използването на извито напред работно колело с двоен вход е, че може да осигури голям поток през вентилатор с относително малък размер. Компромисът с използването на вентилатор с двоен вход е, че той има по-ниско налягане, което означава, че може да се използва само със системи с по-ниско налягане.
Както бе споменато по-рано, извитото напред моторизирано работно колело произвежда въздух с висока скорост в върховете на лопатките, който трябва да бъде насочен и забавен, за да преобразува динамичното налягане в статично налягане. За да улесним това, изграждаме вихър около работното колело. Формата се създава от съотношението на разстоянието от центъра на работното колело до изхода на вентилатора. И двете съображения за монтаж са показани на следната фигура:
Диаметърът на входящия пръстен трябва да позволява само малка междина между работното колело и пръстена, за да се избегне рециркулация на въздуха.
Съображения за монтаж - Разстояния
Важно е да се осигури засмукване на вентилатор на корпуса или вентилатор на пещта и достатъчно пространство отстрани.
Недостатъчната хлабина от смукателната страна на вентилатора увеличава входящата скорост, което води до турбулентен поток. Тази турбуленция се увеличава, когато въздухът преминава през работното колело, което намалява ефективността на преноса на енергия от лопатките на вентилатора към въздуха, което води до повече шум и намалена ефективност на вентилатора.
Когато желаната работна точка попада в областта на характеристиката на вентилатора с по-високо системно налягане и по-нисък обемен дебит, трябва да се имат предвид центробежни вентилатори с предно извиване с един вход. Ако изискването за приложение е за висок дебит в обвивка с ограничено пространство, трябва да се обмисли центробежен вентилатор с двойно входно извиване напред.
Когато желаната работна точка попада в зона, където налягането в системата е по-високо и обемният дебит е по-нисък по отношение на характеристиките на вентилатора, трябва да се обмисли центробежен вентилатор с едно входно извиване напред. Ако изискването за приложение е за висок дебит в обвивка с ограничено пространство, трябва да се обмисли центробежен вентилатор с двойно входно извиване напред.
The вентилатор на корпуса или вентилаторът на пещта трябва да бъде избран в неговия оптимален диапазон, който е в това, което се нарича коляното на характеристичната крива. Точката на пикова ефективност е по-близо до границата на високото налягане на характеристичната крива на вентилатора, където той също работи най-тихо. Работа извън оптималния диапазон (при екстремни стойности на висок поток) трябва да се избягва, тъй като турбуленцията в тези точки и аеродинамичната ефективност на лопатките на работното колело могат да създадат шум и работното колело също ще работи в аеродинамично спиране. При ниско налягане и висок дебит трябва да се има предвид работната температура на двигателя под товар, тъй като двигателят може да прегрее.
Въздухът от страната на входа на работното колело трябва да бъде възможно най-гладък и наслоен. За максимална ефективност при входа на вентилатора трябва да се остави свободно пространство от поне 1/3 от диаметъра на работното колело. Използването на входящ пръстен (входяща дюза), който припокрива входа на работното колело, ще помогне да се елиминират смущенията на потока, преди въздухът да премине през вентилатора, намалявайки шума, причинен от турбуленцията, поддържайки консумацията на енергия в работната точка до минимум и максимизирайки ефективността.
Стръмните работни характеристики, способността за по-високо налягане на вентилатора с единичен вход и способността за висок поток на вентилатора с двоен вход означават, че вентилаторите с предно извиване са полезна опция, която трябва да имате предвид при различни инсталации. Свържете се с нас за повече подробности!
