Qui, Tingertech risponderà a domande di:

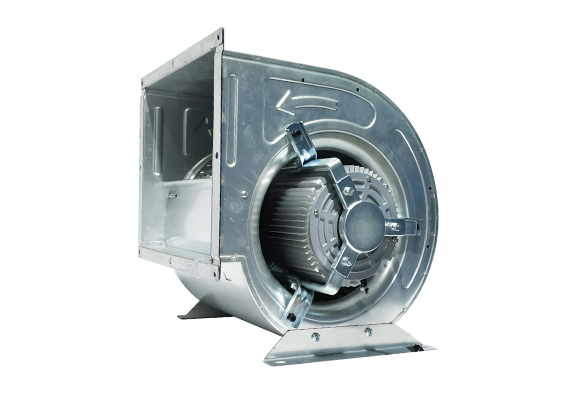

UN ventilatore centrifugo o ventilatore del forno o ventilatore centrifugo o ventilatore centrifugo da condotto o la ventola dell'alloggiamento comprende una girante, una gabbia di scoiattolo, un motore e altre piccole parti. Aspira l'aria all'interno del ventilatore e poi la spinge fuori con un angolo di 90º. I due componenti principali di un ventilatore centrifugo che muove l'aria sono il motore e la girante. Una girante aspira o aspira l'aria, a differenza di un'elica che spinge l'aria.
Alcuni ventilatori possono aspirare e spingere l'aria con un angolo inferiore a 90º; questi ventilatori sono detti ventilatori a flusso misto.
I ventilatori centrifughi possono non avere alcun alloggiamento o struttura esterna per offrire protezione oppure possono essere costruiti con un alloggiamento protettivo.
Come mostrato nel video qui sotto, esistono cinque diversi tipi di ventilatori centrifughi, che si differenziano in base al tipo e alla forma delle pale del ventilatore.
UN ventilatore centrifugo o il ventilatore del forno viene generalmente utilizzato per applicazioni residenziali per spostare l'aria attraverso un condotto, come un forno, un condotto di una cappa da cucina e un altro sistema di condizionamento dell'aria. Inoltre potresti vedere un ventilatore centrifugo utilizzato in ambienti commerciali, ad esempio il tuo autolavaggio. Questi fan sono tutti ventilatori centrifughi o ventilatore del forno . Prendono l'aria esterna e la muovono rapidamente, creando un differenziale di pressione. Finché viene mantenuta la differenza di pressione, l'aria continuerà a fluire e la tua auto si asciugherà rapidamente. La ventola centrifuga è comunemente utilizzata anche nei dispositivi di trasporto dell'aria, che utilizzano l'aria per trasportare oggetti lungo un nastro trasportatore. In una fabbrica o in un magazzino, potresti vederlo.

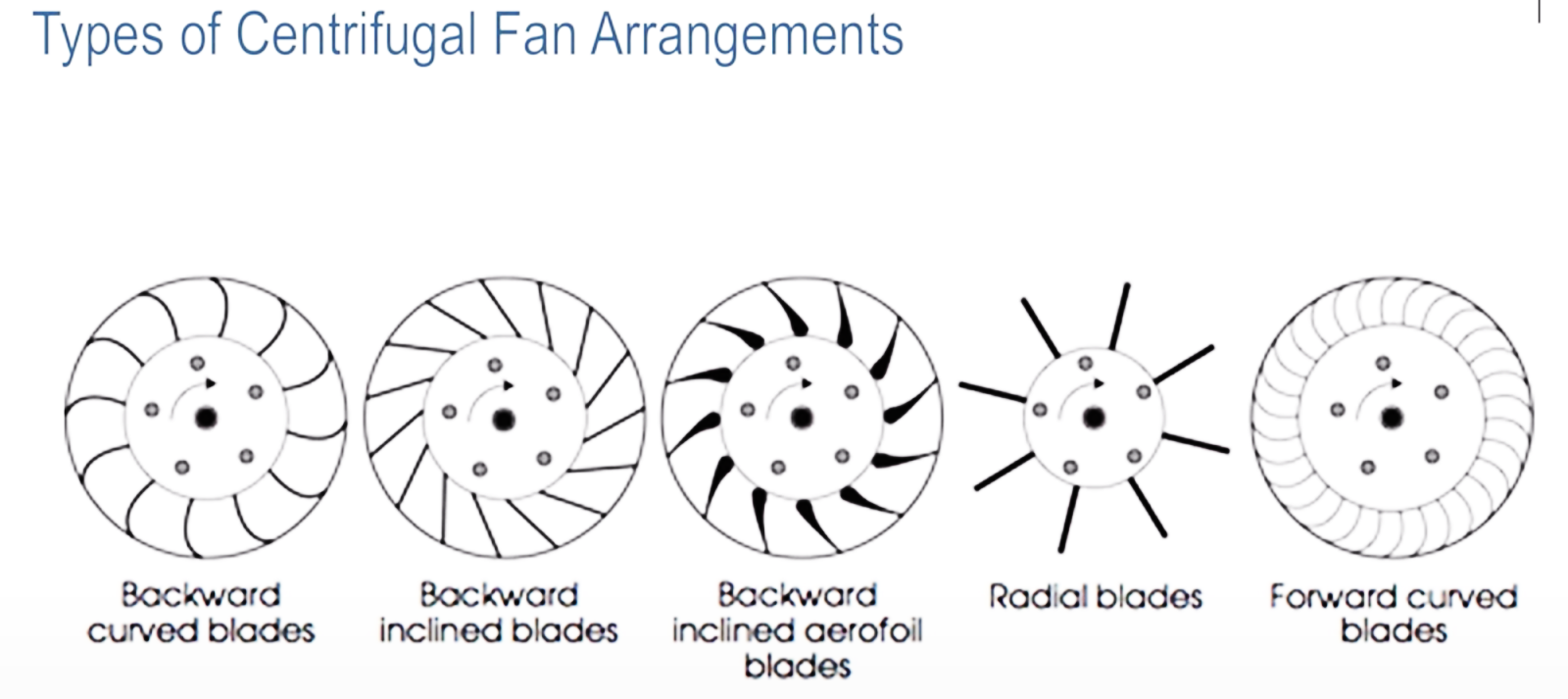

Quali sono i diversi tipi di fan?
Ci sono:
·Ventilatore centrifugo a pale rovesce
·Ventilatore centrifugo a pale rovesce
·Ventilatore centrifugo con pale a profilo alare inclinate all'indietro
·Ventilatore centrifugo a pale radiali
·Ventilatore centrifugo a pale curve in avanti
Di seguito è riportata una tabella per aiutarti a distinguere tra questi tipi di ventilatori centrifughi.
Girante motorizzata curva in avanti
Quando definiamo il flusso volumetrico richiesto, sia che si tratti di fornire aria fresca o di raffreddamento del processo, dobbiamo combinarlo con la resistenza al flusso che il ventilatore incontra nell'applicazione. La portata volumetrica (in m3/ora) e la pressione (in Pascal - Pa) si combinano per costituire il punto operativo al quale il ventilatore deve funzionare. È importante che le caratteristiche prestazionali dei ventilatori che scegliamo soddisfino il punto di funzionamento desiderato in corrispondenza o vicino al punto di massima efficienza. L'utilizzo della ventola alla massima efficienza riduce al minimo il consumo energetico e il rumore della ventola, offrendo al tempo stesso le prestazioni necessarie.
Il nome 'ventilatore centrifugo ' o 'ventilatore del forno ' deriva dalla direzione del flusso e dal modo in cui l'aria entra assialmente nella girante e quindi spinge verso l'esterno dalla circonferenza esterna del ventilatore. La differenza nella direzione del flusso per i ventilatori centrifughi con curvatura in avanti e all'indietro è la direzione in cui l'aria lascia la circonferenza della girante. Per una girante curva all'indietro, l'aria esce radialmente, mentre per una girante curva in avanti, l'aria esce tangenzialmente dalla circonferenza del ventilatore.

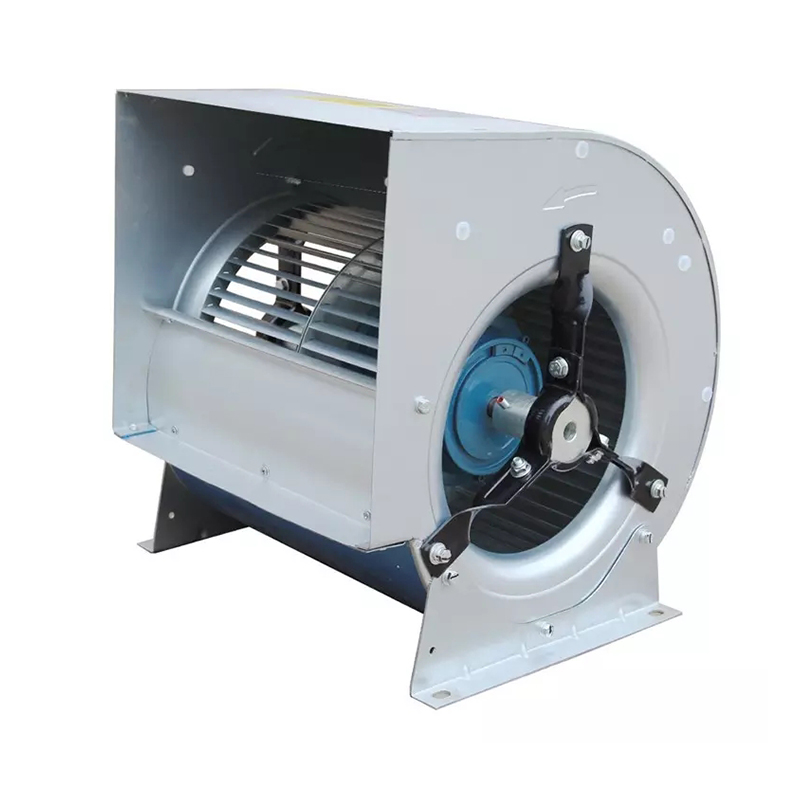

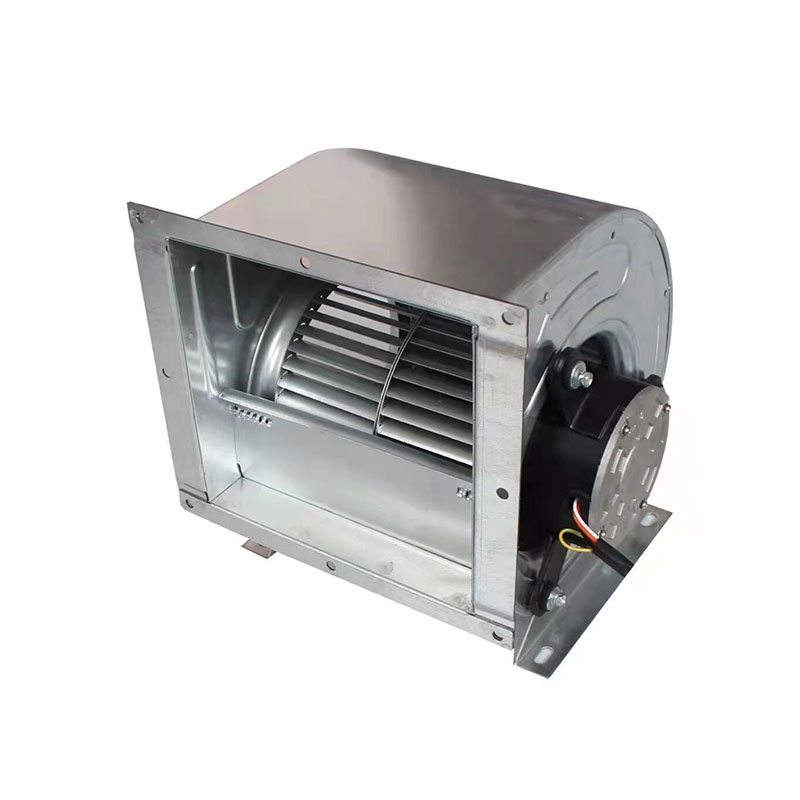

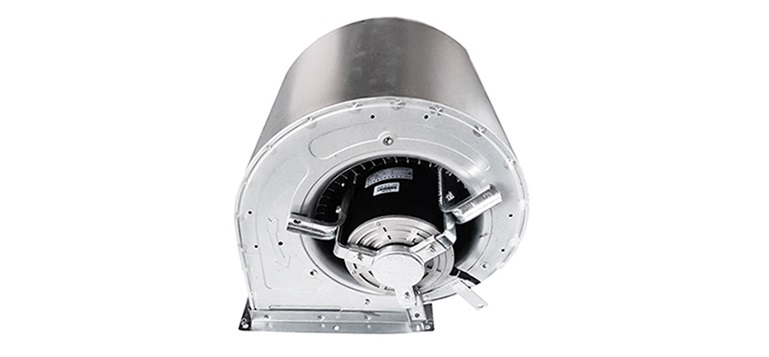

Ventilatore centrifugo curvo in avanti o i ventilatori da forno sono caratterizzati da una forma cilindrica con tante piccole pale attorno alla girante. Nell'esempio mostrato di seguito, la ventola ruota in senso orario.
A differenza delle giranti con curvatura all'indietro, le giranti con curvatura in avanti richiedono un alloggiamento che converta l'aria ad alta velocità che esce dalle punte delle pale della girante in forze statiche a velocità inferiore. La forma dell'alloggiamento dirige anche il flusso d'aria verso l'uscita. Questo tipo di alloggiamento della ventola viene spesso definito a spirale; tuttavia può anche essere chiamata voluta o scirocco. Installando la girante curva in avanti nell'alloggiamento della spirale, di solito la chiamiamo soffiante curva in avanti.
La migliore area di lavoro per ventilatore centrifugo curvo in avanti, ventola dell'alloggiamento o il ventilatore del forno è quando si lavora a pressioni più elevate. Ventilatore centrifugo curvo in avanti o il ventilatore del forno funziona meglio quando è richiesta alta pressione per portate inferiori.
È necessario prestare attenzione quando si seleziona un ventilatore con curva in avanti per funzionare a bassa pressione e flusso di volume massimo. A questo punto, la girante funziona in uno stallo aerodinamico nello stesso modo in cui un ventilatore assiale funziona nel punto di sella della sua curva. A questo punto, il rumore e il consumo energetico raggiungeranno il picco a causa della turbolenza.
Il picco di efficienza si trova in un punto chiamato ginocchio della curva caratteristica. In questo momento, il rapporto tra la potenza in uscita della ventola (portata volumetrica (m3/s) x sviluppo della pressione statica (Pa) e la potenza elettrica in ingresso (W) è il massimo e la pressione sonora generata dalla ventola è nel momento più silenzioso. Al di sopra e al di sotto dell'intervallo operativo ottimale, il flusso d'aria attraverso la ventola diventa più rumoroso e l'efficienza del sistema di ventilazione diminuisce.
Il vantaggio di utilizzare una ventola motorizzata curva in avanti a ingresso singolo è che ha una caratteristica della ventola ripida. Ciò è particolarmente utile nei sistemi che richiedono un livello costante di filtrazione. Quando l'aria passa attraverso un filtro antiparticolato, il filtro arresta la polvere e il polline sospesi nell'aria, più fine è il grado di filtrazione, più piccole sono le particelle arrestate dal filtro. Con il passare del tempo, il filtro si intaserà sempre più di sporco e detriti, richiedendo una maggiore pressione per fornire la stessa quantità di aria. L'utilizzo di una girante con una curva caratteristica ripida in questo caso significa che man mano che il filtro diventa sempre più intasato, la portata volumetrica rimane costante mentre la pressione attraverso il filtro aumenta.

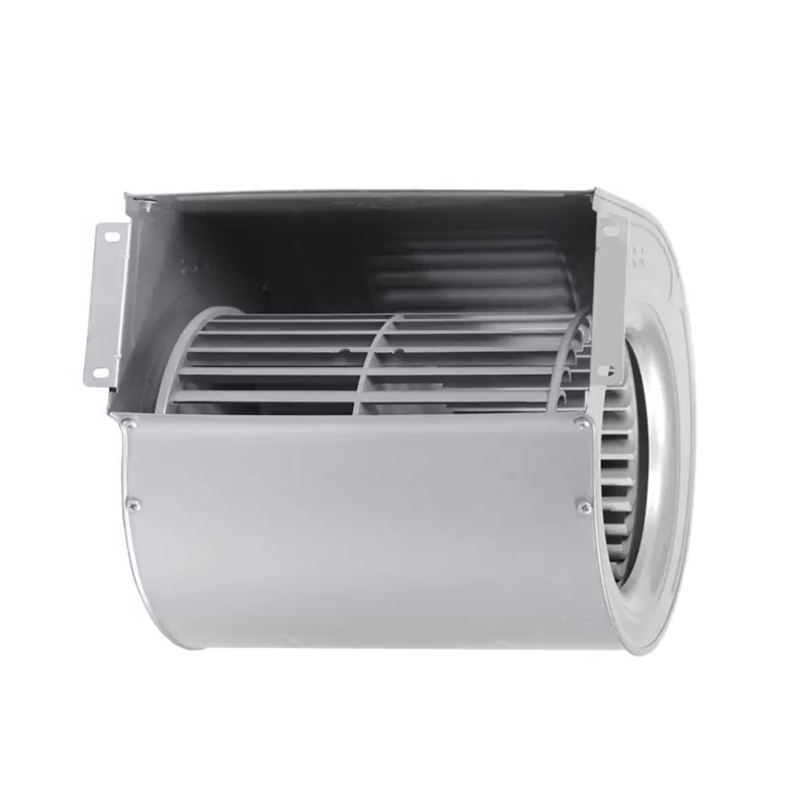

Il vantaggio di utilizzare una girante curva in avanti a doppia aspirazione è che può fornire un flusso elevato attraverso un ventilatore di dimensioni relativamente piccole. Il compromesso con l'utilizzo di un soffiante a doppia aspirazione è che ha uno sviluppo di pressione inferiore, il che significa che può essere utilizzato solo con sistemi a pressione inferiore.

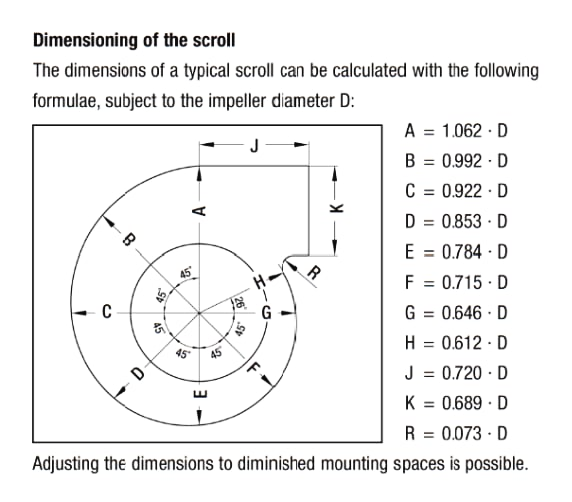

Come accennato in precedenza, la girante motorizzata con curvatura in avanti produce aria ad alta velocità sulle punte delle pale, che deve essere diretta e decelerata per convertire la pressione dinamica in pressione statica. Per facilitare ciò, costruiamo un vortice attorno alla girante. La forma è creata dal rapporto tra la distanza dal centro della girante e l'uscita del ventilatore. Entrambe le considerazioni sul montaggio sono mostrate nella figura seguente:
Il diametro dell'anello di ingresso deve consentire solo un piccolo spazio tra la girante e l'anello per evitare il ricircolo dell'aria.
Considerazioni sul montaggio - Distanze
È importante garantire l'aspirazione del ventola dell'alloggiamento o ventola del forno e sufficiente spazio libero sui lati.
Uno spazio insufficiente sul lato di aspirazione della ventola aumenta la velocità di ingresso, determinando un flusso turbolento. Questa turbolenza aumenta man mano che l'aria passa attraverso la girante, riducendo l'efficienza del trasferimento di energia dalle pale del ventilatore all'aria, con conseguente maggiore rumore e ridotta efficienza del ventilatore.
Quando il punto di funzionamento desiderato rientra nella regione caratteristica del ventilatore di pressione del sistema più elevata e portata volumetrica inferiore, è necessario prendere in considerazione i ventilatori centrifughi con curvatura anteriore a ingresso singolo. Se il requisito dell'applicazione prevede una portata elevata in uno spazio ristretto, è necessario prendere in considerazione un ventilatore centrifugo con curva in avanti a doppia aspirazione.
Quando il punto di funzionamento desiderato cade in una zona dove la pressione del sistema è maggiore e la portata volumetrica è inferiore alle caratteristiche del ventilatore, è opportuno prendere in considerazione un ventilatore centrifugo a semplice aspirazione a curva avanti. Se il requisito dell'applicazione prevede una portata elevata in uno spazio ristretto, è necessario prendere in considerazione un ventilatore centrifugo con curva in avanti a doppia aspirazione.
IL ventola dell'alloggiamento o il ventilatore del forno deve essere selezionato entro il suo intervallo ottimale, che è quello che viene chiamato il ginocchio della curva caratteristica. Il punto di massima efficienza è più vicino al limite di alta pressione sulla curva caratteristica del ventilatore, dove funziona anche al livello più silenzioso. Il funzionamento al di fuori dell'intervallo ottimale (agli estremi del flusso elevato) dovrebbe essere evitato poiché la turbolenza in questi punti e l'efficienza aerodinamica delle pale della girante possono creare rumore e la girante funzionerà anche in stallo aerodinamico. A bassa pressione e flusso elevato, è necessario considerare la temperatura di esercizio del motore sotto carico, poiché il motore potrebbe surriscaldarsi.
L'aria sul lato di ingresso della girante dovrebbe essere quanto più liscia e stratificata possibile. Per la massima efficienza, è necessario lasciare uno spazio libero di almeno 1/3 del diametro della girante all'ingresso del ventilatore. L'uso di un anello di ingresso (ugello di ingresso) che si sovrappone all'ingresso della girante aiuterà a eliminare i disturbi del flusso prima che l'aria passi attraverso la ventola, riducendo il rumore causato dalla turbolenza, mantenendo al minimo il consumo di energia nel punto operativo e massimizzando l'efficienza.
Le caratteristiche di funzionamento ripide, la capacità di pressione più elevata del ventilatore a ingresso singolo e la capacità di flusso elevato del ventilatore a doppio ingresso fanno sì che i ventilatori con curvatura anteriore siano un'opzione utile da considerare in una varietà di installazioni. Contattaci per maggiori dettagli!
