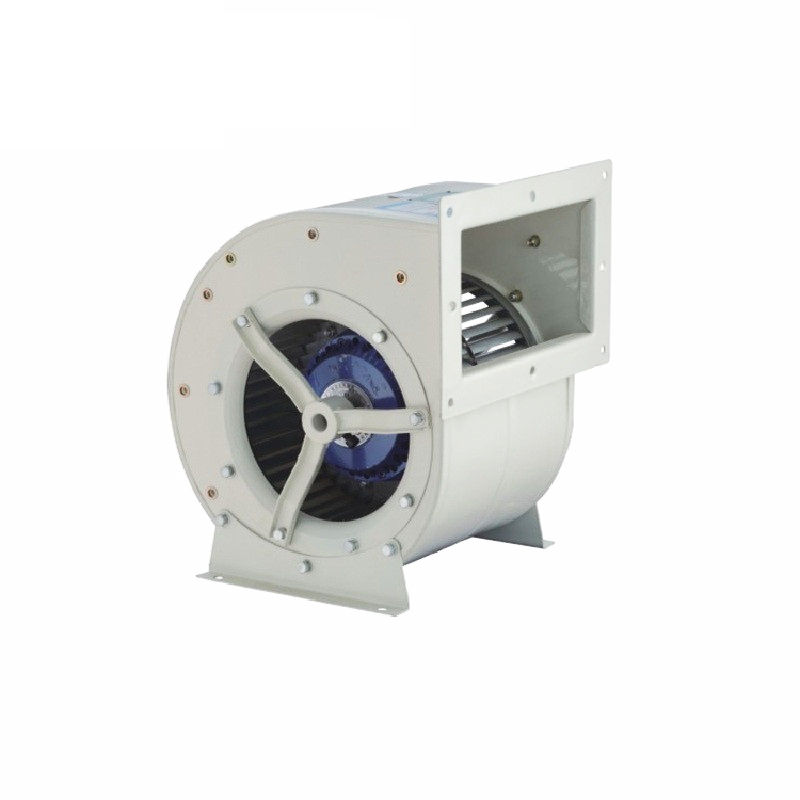

. TGB Serisi Santrifugal Fan bir tür klima fanıdır. Santrifüj fan pervanesi üç aşama harici motor tarafından yönlendirilir. Yüksek teknoloji ve düşük gürültü ve kompakt yapı kullanılarak geliştirilmiştir. Klima için özel olarak tasarlanmıştır. Bu seri santrifüj fanının akış hızı ve toplam basınç aralığı 1000m /s ila 20000m /s ve 200pa ila 850pa arasındadır. Klima ve diğer fan sistemi için ideal ekipmandır.
Santrifüj fanının isimlendirilmesi
Santrifüj Blowerların Özellikleri
1. Dönme yönü
TGB serisi Santrifüj fanın iki dönüş yönü vardır; sola dönüş (LG) ve sağa dönüş (RD); Tahrik tarafından bakıldığında, santrifüj fan pervanesi saat yönünde dönüyorsa, bu sola (LG) dönüş demektir. Santrifüj fan kanadı saat yönünün tersine dönüyorsa sağ taraftadır (RD).
2. deşarj yönü
Aşağıdaki şekle göre, TGB Serisi radyal fanlar dört hava çıkış yönünde yapılabilir: 0°, 90°, 180° ve 270°.
Santrifüj Fan Tasarımı
TGB serisi radyal fan , radyal fan gövdesi, radyal fan pervaneleri, radyal fan taban plakası (çerçeve), motor, mil kovanı ve hava çıkış flanşından oluşur.
1. santrifüj fan konutu
Santrifüj fan muhafazası sıcak galvanizli çelik sacdan yapılmıştır. Santrifüj fanın yan plakaları, giriş durumuna göre en iyi aerodinamiğe sahip olacak şekilde tasarlanmış giriş konilerini içerir. Santrifüj fan üfleyicinin helezonu yan plakalara punta kaynağı ile sabitlenir. Santrifüj fan helezonunun yan tarafında müşterinin ihtiyaç duyduğu hava çıkış yönüne göre montajın yapılabilmesi için perçinleme somunları için önceden açılmış bir dizi delik bulunmaktadır.
2. Santrifüj fan pervanesi
İleriye eğimli santrifüj fan pervanesi, en yüksek verimliliği ve en düşük gürültü seviyesini elde etmek için gelişmiş aerodinamik profile sahip yüksek kaliteli sıcak galvanizli çelik sacdan yapılmıştır. Santrifüjlü fan kanadı, perçinleme kavrama presiyle orta plakaya ve uç halkaya sabitlenmiştir. Santrifüj fan çarkı, sürekli çalışmaya maksimum güçle dayanabilecek maksimum güçte yapılmıştır. Tüm santrifüj fan pervaneleri, tekerlek dengelemesi için daha da yüksek Ulusal Standartlara göre dengelenmiştir.
3. merkezli fan çerçevesi
TGB Serisi santrifüj fan taban plakası, yüksek kaliteli sıcak galvanizli çelik sacdan yapılmıştır ve benzersiz güçlendirme işlemi, yeterli mukavemeti sağlar. Santrifüj fan taban plakası kurulumunun yönü müşterilerin farklı gereksinimlerine göre gerçekleştirilebilir. 315'in üzerinde santrifüj fan çerçevesi açılı çelik ve yassı çelikten yapılmıştır. Santrifüj fan üfleyicilerin farklı montaj yönlerinde müşteri ihtiyaçlarını karşılamak amacıyla çerçevenin dört yanında montaj için açılmış delikler bulunmaktadır.
4. Santrifüj fan motoru
. TGB serisi radyal fanlarda kullanılan radyal fan motoru, dıştan rotorlu, düşük gürültülü üç fazlı asenkron ac fan motorlarıdır. Santrifüj fan pervanesi, ac fan motorunun dış kasasına monte edilmiştir. Sistemdeki değişken yükü karşılamak için üç fazlı voltajla sağlanan normal, silikon kontrollü, voltaj regülatörlü, frekans dönüştürücü vb. kullanılarak motor dönüş hızı değiştirilebilir.
5. Santrifüj Fan Flanşı
Santrifüj fan flanşı galvanizli çelikten yapılmıştır. Flanş elemanlarının santrifüj fan helezonuna bağlantıları kaynaksız işlemle yapılmaktadır. Bu, iyi bir flanş görünümünü korurken aynı zamanda yeterli güç ve sağlamlığı da sağlar. Flanşın boyutları ve tipi aşağıda gösterilmiştir.
| TİP |
A |
B |
C |
D |
E |
F |
G |
H |
BEN |
| 200 ⅰ |
122.5
|
119.5 |
- |
- |
265 |
259 |
225 |
219 |
10 |
| 200 ⅱ |
160 |
125 |
- |
- |
340 |
270 |
300 |
230 |
10 |
| 225Ⅰ |
139 |
133 |
- |
- |
298 |
286 |
258 |
246 |
10 |
| 225Ⅱ |
154 |
133 |
- |
- |
328 |
286 |
288
|
246 |
10 |
| 225Ⅲ |
160 |
146.5 |
- |
- |
340 |
313 |
300 |
273 |
10 |
| 250 ⅰ |
150.5 |
146.5 |
- |
- |
321 |
313 |
281 |
273 |
10 |
| 250 ⅱ |
160 |
146 |
- |
- |
340 |
312 |
300 |
272 |
10 |
| 280 ⅰ |
160 |
162.5 |
- |
- |
340 |
345 |
300 |
305 |
10 |
| 280Ⅱ |
188 |
162.5 |
- |
- |
396 |
345 |
356 |
305 |
10 |
| 315 ⅰ |
- |
- |
140 |
140 |
394 |
394 |
338 |
338 |
13 |
| 315Ⅱ |
- |
- |
140 |
140 |
456 |
394 |
400 |
338 |
13 |
| 355 ⅰ |
- |
- |
140 |
140 |
431 |
431 |
375 |
375 |
13 |
| 355 ⅱ |
- |
- |
140 |
140 |
487 |
431 |
431 |
375 |
13 |
| 400 ⅰ |
- |
- |
140 |
140 |
475 |
475 |
419 |
419 |
13 |
| 400 ⅱ |
- |
- |
140 |
140 |
516 |
475
|
460 |
419 |
13 |
| 450 ⅰ |
- |
- |
170 |
170 |
525 |
525 |
469 |
469 |
13 |
| 450Ⅱ |
- |
- |
170 |
170 |
586 |
525 |
530 |
469 |
13 |
| 500 ⅰ |
- |
- |
170 |
170 |
562 |
562 |
506 |
506 |
13 |
| 500 ⅱ |
- |
- |
170 |
170 |
656 |
562 |
600 |
506 |
13 |
Not: Santrifüj fanın ünite boyutu ve genel boyutu mm'dir.
Santrifüj Fan Üfleyici Talimatları
1) Nominal Burada hesaplanan santrifüj fan parçalarından biri olan santrifüj fan motor gücü, santrifüj fanı sınırsız bir deşarj akışı ile sürmek için yeterli olmayabilir. Sınırsız bir deşarj çıkışına sahip santrifüj üfleyici fanının çalıştırılması, belirtilen fan özelliklerini aşan akış hızına neden olacaktır. Böyle bir çalışma üfleyici motorunu hızlı bir şekilde yakacak ve santrifüj fanına zarar verecektir. Bu santrifüj fan açıklamasındaki santrifüj fan performans listelerinde belirtildiği gibi, maksimum nominal akışların aşılmadığından emin olmak için santrifüel fanın çalıştırılmasına büyük özen gösterilmelidir.
2) Santrifüj kanal fan performansı motor nominal hızı altında test edilir, motor hızını değiştirerek kullanıcının gerçek gereksinimini karşılayabiliriz.
3) Taşıma, yükleme ve boşaltma sırasında santrifüj fan / inç üfleyiciye özel dikkat gösterilmelidir. Santrifüj üfleyici fanın, havadaki maddelerin aşındırıcı, toksik olmayan ve aşındırıcı olmadığı alanlarda kullanımı sınırlıdır.
4) Santrifüj fan pervanesi, montajın ardından elle veya anahtar yardımıyla döndürülerek diğer santrifüj fan parçalarına çarpmadan serbestçe döndüğünden emin olunmalıdır. Bütün bunlar yapıldıktan sonra santrifüj fan normal şekilde devreye alınabilir.
5) Esnek bir konektör Fan çıkış flanşı ile birleşme kanalı arasında santrifüj fan kullanılmalıdır. Esnek konnektör aşırı gerilmemelidir.
6) Santrifüj fan muhafazasının içinde alet veya gevşek parça gibi yabancı cisimlerin bulunmadığından emin olmak için helezonun ve muhafazanın iç kısmı kontrol edilmelidir.
7) Santrifüj kutu fan kondansatör motorunun ve santrifüj fan çarkının dönme talimatları, spesifikasyon ve satın alma siparişlerine uygun olduklarından emin olmak için kontrol edilmelidir.
8) Sipariş sırasında radyal fan tipleri, radyal fan motor tipi, radyal fan hava debisi, radyal fan hava basıncı ve diğer özelliklerin belirtilmesi gerekmektedir. santrifüj fan parametreleri.

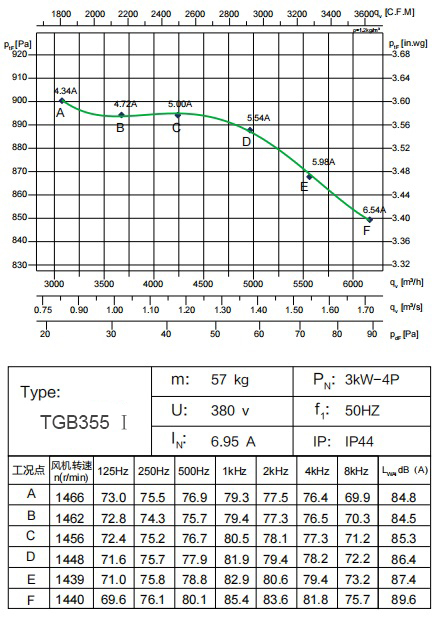

Santrifüj Fan Eğrileri ve Santrifüj Fan Diyagramı

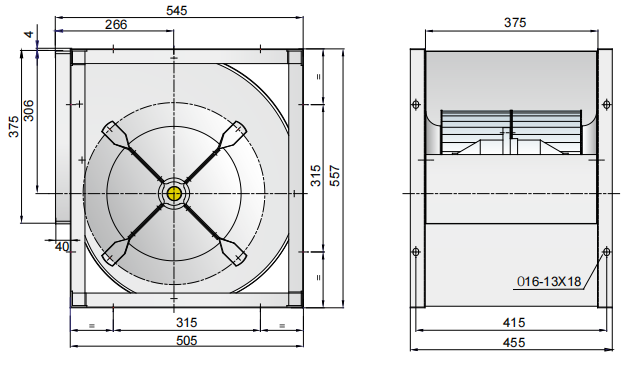

Santrifüj Blower Fanının Genel Boyutu
