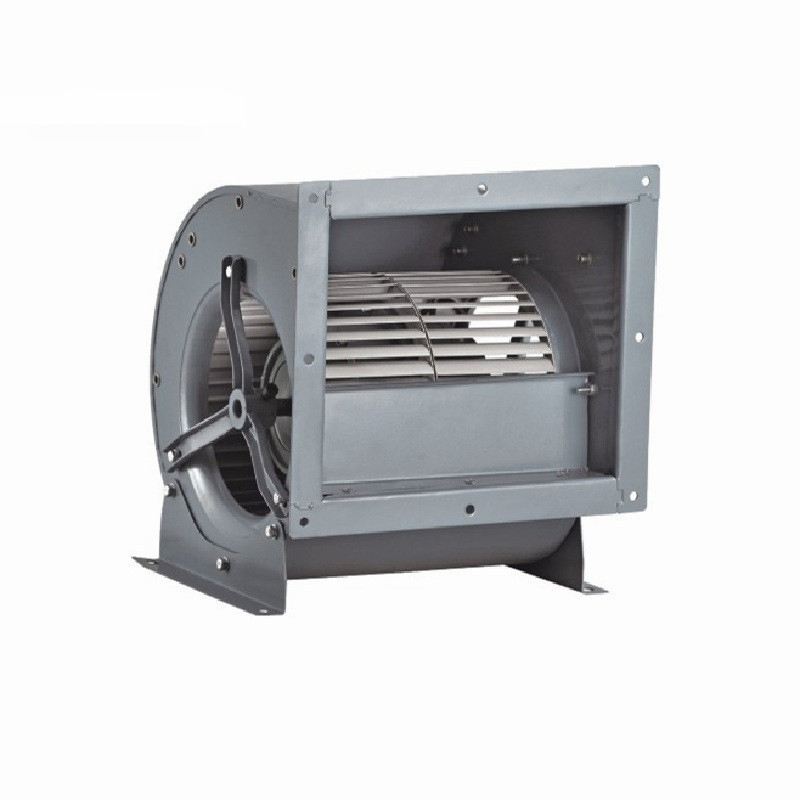

TGB Serisi radyal fan bir çeşit klima fanıdır. Santrifüj fan pervanesi üç fazlı harici motor tarafından tahrik edilmektedir. Yüksek teknoloji kullanılarak, düşük gürültülü ve kompakt yapıya sahip olarak geliştirilmiştir. Klima için özel olarak tasarlanmıştır. Bu seri santrifüj fanın akış hızı ve toplam basınç aralığı 1000m/h ila 20000m/h ve 200Pa ila 850Pa arasındadır. Klima ve diğer fan sistemleri için ideal bir ekipmandır.
Santrifüj fanının isimlendirilmesi
Santrifüj Üfleyici Fanın Özellikleri
1. Dönme yönü
TGB serisi Santrifüj fanın iki dönüş yönü vardır; sola dönüş (LG) ve sağa dönüş (RD); Tahrik tarafından bakıldığında, santrifüj fan pervanesi saat yönünde dönüyorsa, bu sola (LG) dönüş demektir. Santrifüj fan kanadı saat yönünün tersine dönüyorsa sağ taraftadır (RD).
2. Boşaltma Yönü
Aşağıdaki şekle göre, TGB Serisi radyal fan dört hava çıkış yönünde yapılabilir: 0°, 90°, 180° ve 270°.
Santrifüj Fan Tasarımı
TGB serisi radyal fan , radyal fan gövdesi, radyal fan pervaneleri, radyal fan taban plakası (çerçeve), motor, mil kovanı ve hava çıkış flanşından oluşur.
1. Santrifüj Fan Muhafazası
Santrifüj fan muhafazası sıcak galvanizli çelik sacdan yapılmıştır. Santrifüj fanın yan plakaları, giriş durumuna göre en iyi aerodinamiğe sahip olacak şekilde tasarlanmış giriş konilerini içerir. Santrifüj fan üfleyicinin helezonu yan plakalara punta kaynağı ile sabitlenir. Santrifüj fan helezonunun yan tarafında müşterinin ihtiyaç duyduğu hava çıkış yönüne göre montajın yapılabilmesi için perçinleme somunları için önceden açılmış bir dizi delik bulunmaktadır.
2. Santrifüj Fan Pervanesi
İleriye doğru kavisli Santrifüj fan pervanesi, en yüksek verimliliği ve en düşük gürültü seviyesini elde etmek için gelişmiş aerodinamik profile sahip, yüksek dereceli sıcak galvanizli çelik sacdan yapılmıştır. Santrifüjlü fan kanadı, perçinleme kavrama presiyle orta plakaya ve uç halkaya sabitlenmiştir. Santrifüj fan çarkı, maksimum güçle sürekli çalışmaya dayanabilecek maksimum güçte yapılmıştır. Tüm santrifüj fan pervaneleri, tekerlek dengelemesi için Ulusal Standartlara göre daha yüksek düzeyde dengelenmiştir.
3.Santrifüj Fan Çerçevesi
TGB Serisi santrifüj fan taban plakası, yüksek kaliteli sıcak galvanizli çelik sacdan yapılmıştır ve benzersiz güçlendirme işlemi, yeterli mukavemeti sağlar. Santrifüj fan taban plakası kurulumunun yönü müşterilerin farklı gereksinimlerine göre gerçekleştirilebilir. 315'in üzerinde santrifüj fan çerçevesi açılı çelik ve yassı çelikten yapılmıştır. Santrifüj fan üfleyicilerin farklı montaj yönlerinde müşteri ihtiyaçlarını karşılamak amacıyla çerçevenin dört yanında montaj için açılmış delikler bulunmaktadır.
4. Santrifüj Fan Motoru
TGB serisi radyal fanlarda kullanılan radyal fan motoru, dıştan rotorlu, düşük gürültülü üç fazlı asenkron ac fan motorlarıdır. Santrifüj fan pervanesi, ac fan motorunun dış kasasına monte edilmiştir. Sistemdeki değişken yükü karşılamak için üç fazlı voltajla sağlanan normal, silikon kontrollü, voltaj regülatörlü, frekans dönüştürücü vb. kullanılarak motor dönüş hızı değiştirilebilir.
5. Santrifüj Fan Flanşı
Santrifüj fan flanşı galvanizli çelikten yapılmıştır. Flanş elemanlarının santrifüj fan helezonuna bağlantıları kaynaksız işlemle yapılmaktadır. Bu, iyi bir flanş görünümünü korurken aynı zamanda yeterli güç ve sağlamlığı da sağlar. Flanşın boyutları ve tipi aşağıda gösterilmiştir.
| TİP |
A |
B |
C |
D |
e |
F |
G |
H |
BEN |
| 200Ⅰ |
122.5
|
119.5 |
- |
- |
265 |
259 |
225 |
219 |
10 |
| 200 |
160 |
125 |
- |
- |
340 |
270 |
300 |
230 |
10 |
| 225Ⅰ |
139 |
133 |
- |
- |
298 |
286 |
258 |
246 |
10 |
| 225Ⅱ |
154 |
133 |
- |
- |
328 |
286 |
288
|
246 |
10 |
| 225Ⅲ |
160 |
146.5 |
- |
- |
340 |
313 |
300 |
273 |
10 |
| 250 ⅰ |
150.5 |
146.5 |
- |
- |
321 |
313 |
281 |
273 |
10 |
| 250Ⅱ |
160 |
146 |
- |
- |
340 |
312 |
300 |
272 |
10 |
| 280Ⅰ |
160 |
162.5 |
- |
- |
340 |
345 |
300 |
305 |
10 |
| 280Ⅱ |
188 |
162.5 |
- |
- |
396 |
345 |
356 |
305 |
10 |
| 315Ⅰ |
- |
- |
140 |
140 |
394 |
394 |
338 |
338 |
13 |
| 315Ⅱ |
- |
- |
140 |
140 |
456 |
394 |
400 |
338 |
13 |
| 355Ⅰ |
- |
- |
140 |
140 |
431 |
431 |
375 |
375 |
13 |
| 355Ⅱ |
- |
- |
140 |
140 |
487 |
431 |
431 |
375 |
13 |
| 400Ⅰ |
- |
- |
140 |
140 |
475 |
475 |
419 |
419 |
13 |
| 400 ⅱ |
- |
- |
140 |
140 |
516 |
475
|
460 |
419 |
13 |
| 450Ⅰ |
- |
- |
170 |
170 |
525 |
525 |
469 |
469 |
13 |
| 450Ⅱ |
- |
- |
170 |
170 |
586 |
525 |
530 |
469 |
13 |
| 500Ⅰ |
- |
- |
170 |
170 |
562 |
562 |
506 |
506 |
13 |
| 500Ⅱ |
- |
- |
170 |
170 |
656 |
562 |
600 |
506 |
13 |
Not: Santrifüj fanın ünite boyutu ve genel boyutu mm'dir.
Santrifüj Blower Fan Talimatları
1) Burada hesaplanan santrifüj fan parçalarından biri olan nominal santrifüj fan motoru gücü, santrifüj fanı sınırsız bir tahliye akışıyla çalıştırmak için yeterli olmayabilir. Santrifüj üfleyici fanın sınırsız bir tahliye çıkışıyla çalıştırılması, akış hızının belirtilen fan özelliklerini aşmasına neden olacaktır. Bu tür bir işlem, fan motorunu hızla yakacak ve santrifüj fana zarar verecektir. Bu santrifüj fan tanımındaki santrifüj fan performans çizelgelerinde belirtilen maksimum nominal akışların aşılmadığından emin olmak için santrifüj fanı çalıştırırken büyük özen gösterilmelidir.
2) Santrifüj kanal fanının performansı, motor nominal hızı altında test edilir; motor hızını değiştirerek kullanıcının gerçek ihtiyacını karşılayabiliriz.
3) Taşıma, yükleme ve boşaltma sırasında santrifüj fan / inç üfleyiciye özel dikkat gösterilmelidir. Santrifüj üfleyici fanın, havadaki maddelerin aşındırıcı, toksik olmayan ve aşındırıcı olmadığı alanlarda kullanımı sınırlıdır.
4) Santrifüj fan pervanesi, montajın ardından elle veya anahtar yardımıyla döndürülerek diğer santrifüj fan parçalarına çarpmadan serbestçe döndüğünden emin olunmalıdır. Bütün bunlar yapıldıktan sonra santrifüj fan normal şekilde devreye alınabilir.
5) Fan çıkış flanşı ile eşleşen kanal sistemi arasında esnek bir santrifüj üfleyici fan konektörü kullanılmalıdır. Esnek konnektör aşırı gerilmemelidir.
6) Santrifüj fan muhafazasının içinde alet veya gevşek parça gibi yabancı cisimlerin bulunmadığından emin olmak için helezonun ve muhafazanın iç kısmı kontrol edilmelidir.
7) Dönme yönleri Santrifüj kutu fan kondenser motoru ve santrifüj fan çarkı, şartnameye ve satınalma siparişlerine uygun olup olmadıkları kontrol edilmelidir.
8) Sipariş sırasında radyal fan tipleri, radyal fan motor tipi, radyal fan hava debisi, radyal fan hava basıncı ve diğer radyal fan parametrelerinin belirtilmesi gerekmektedir.

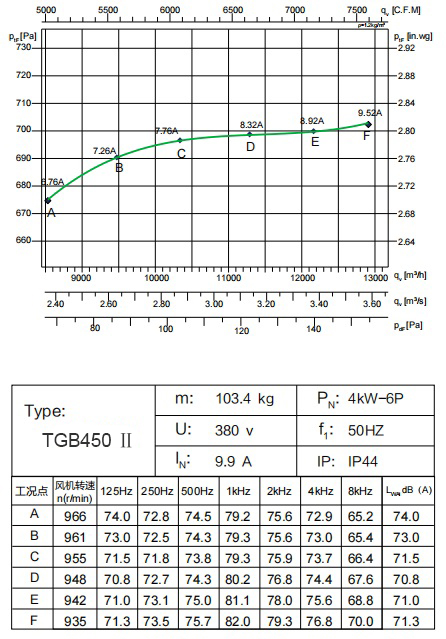

Santrifüj Fan Eğrileri ve Santrifüj Fan Tabloları

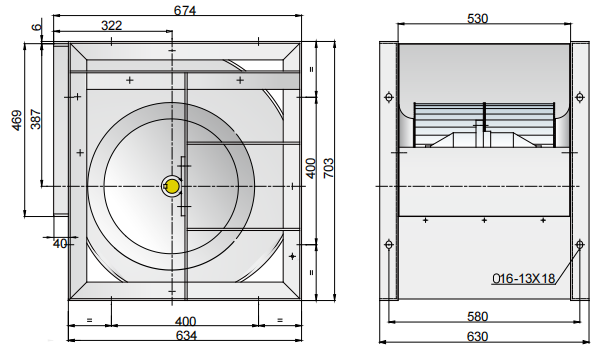

Santrifüj Blower Fanının Genel Boyutu
