FCU ( پنکھا کوائل موٹر) ایک قسم کی PSC (مستقل تقسیم کیپیسیٹر) طرز کی موٹر ہے جو چلنے والے / شروع ہونے والے کیپسیٹر کے ساتھ پنکھے کوائل الیکٹرک موٹروں کو شروع کرنے اور چلتی رہتی ہے۔ ہماری فین کوائل موٹرز عام طور پر کلاس بی انسولیٹڈ فین کوائل بنانے والی موٹر ہوتی ہیں جس میں لائف بال بیرنگ کے لیے مہربند ہوتی ہے جو -30 سے +50 ℃ کے درجہ حرارت پر آپریشن کے قابل ہوتی ہے۔

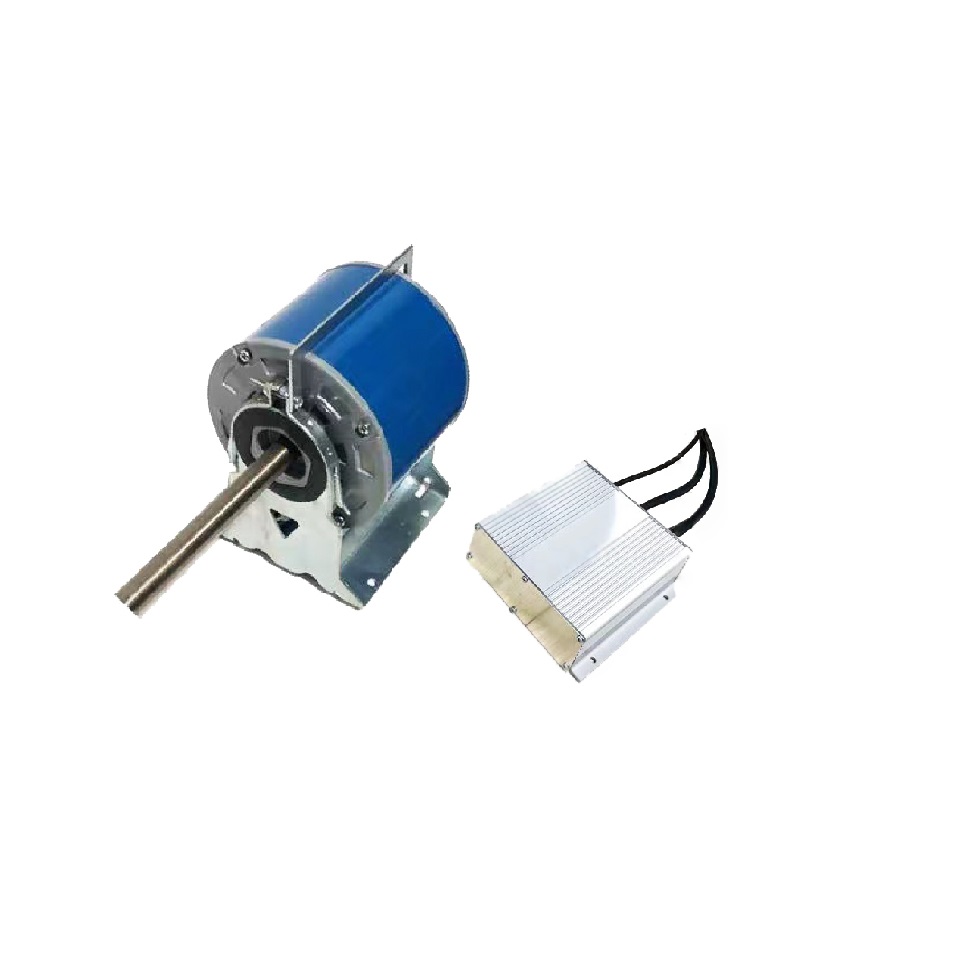

BLDC فین کوائل کے لیے موٹر ایک پنکھا موٹر ہے جو فراہم کردہ برقی توانائی کو مکینیکل توانائی میں تبدیل کرتی ہے۔ مختلف قسم کی موٹریں عام استعمال میں ہیں۔ برش لیس موٹر ( BLDC DC ، جسے الیکٹرانک طور پر تبدیل شدہ موٹر ( ECM یا EC موٹر) کے نام سے بھی جانا جاتا ہے، اعلی کارکردگی اور بہترین کنٹرولیبلٹی کی خصوصیات ہے۔ دی BLDC موٹر میں دیگر موٹر اقسام کے مقابلے میں بجلی کی بچت کے فوائد ہیں۔ بطور پروفیشنل ای سی موٹر مینوفیکچررز ہماری برش لیس موٹر کا بنیادی استعمال ایئر کنڈیشنر یا فین کوائل یونٹ یا سینٹری فیوگل فین میں ہوتا ہے۔
دی آپ کی درخواست اور بڑھتے ہوئے انتظام کے لحاظ سے فین کوائل موٹر باڈی کو ہوادار، مکمل طور پر بند یا باہر نکالا جا سکتا ہے۔ زیادہ تر پنکھے کی کوائل موٹر کو U شکل کے لچکدار جھولا میں نصب کیا جاتا ہے جو کہ جستی دھات کی ٹرے (پنکھے کی ڈیک) پر بیٹھتا ہے۔ اس بڑھتے ہوئے انتظام سے پنکھے کی کوائل موٹر کو فوری طور پر ہٹانے اور پنکھے کوائل کی موٹر کو تبدیل کیا جا سکتا ہے کیونکہ پرانے پنکھے کوائل موٹر کو آسانی سے اٹھایا جا سکتا ہے اور اس کی جگہ پر پنکھے کی کوائل موٹر کی تبدیلی کو 'گرا دیا جاتا ہے۔
فین کوائل موٹرز اور ایئر کنڈیشنر موٹرز کی مختلف رینجز Tingertech میں دستیاب ہیں، جو ہوٹلوں، ریستورانوں، دفاتر، تجارتی اور دیگر غیر ملکی آلات میں نصب کیے جاتے ہیں۔ پنکھا کوائل الیکٹرک موٹرز زیادہ تر پنکھے کے کوائل یونٹس، پنکھے کے کنویکٹر، گرم ایئر ہیٹر، آرام سے ٹھنڈک، AHU (ایئر ہینڈلنگ یونٹ)، گرم ہوا کے دروازے کے پردے، پنکھے کے ڈیک، HVAC ، ایئر کنڈیشننگ کی مرمت کے لیے استعمال ہوتے ہیں۔ پنکھے کوائل موٹر کے پرزوں کی سروس کی زندگی لمبی ہوتی ہے لیکن طویل عرصے تک کام کرنے کے اوقات کی وجہ سے، سلائیڈ بیئرنگ پنکھے کی کوائل موٹر پر زیادہ بوجھ کے ساتھ چلتی ہے۔ یہ اس وقت بھی ہو سکتا ہے جب یونٹ میں امپیلر گندے ہو جائیں۔ Tingertech آپ کو فین کوائل موٹر فراہم کر سکتا ہے، اختیاری طور پر پاؤں اور کلپس کے ساتھ۔
موٹر کے لیے نام :
YS(D)Z140-150-8
Y: غیر مطابقت پذیر موٹر
S: دوہری شافٹ
D: سنگل شافٹ
Z: DC ایئر کنڈیشنگ کے لیے موٹر
150: موٹر آؤٹ پٹ پاور
8: کھمبوں کی تعداد
کی تکنیکی تفصیلات -کوئل بغیر برش ڈی سی موٹر کے لیے { پنکھا t94]} :
| ماڈل |
وولٹیج |
کرنٹ |
رفتار |
آؤٹ پٹ پاور |
موصلیت |
کارکردگی |
| (V) |
(ا) |
( RPM ) |
(W) |
| YD(S)Z-20-8 |
310-360 |
0.08 |
500-1500 |
20 |
B/F |
> 75% |
| YD(S)Z-25-8 |
310-360 |
0.11 |
500-1500 |
25 |
B/F |
> 75% |
| YD(S)Z-30-8 |
310-360 |
0.13 |
500-1500 |
30 |
B/F |
> 75% |
| YD(S)Z-40-8 |
310-360 |
0.17 |
500-1500 |
40 |
B/F |
> 75% |
| YD(S)Z-50-8 |
310-360 |
0.2 |
500-1500 |
50 |
B/F |
> 75% |
| YD(S)Z-60-8 |
310-360 |
0.26 |
500-1500 |
60 |
B/F |
> 75% |
| YD(S)Z-80-8 |
310-360 |
0.35 |
500-1500 |
80 |
B/F |
> 75% |
| YD(S)Z-100-8 |
310-360 |
0.43 |
500-1500 |
100 |
B/F |
> 75% |
| YD(S)Z-120-8 |
310-360 |
0.51 |
500-1500 |
120 |
B/F |
> 75% |
| YD(S)Z-150-8 |
310-360 |
0.63 |
500-1500 |
150 |
B/F |
> 75% |
| YD(S)Z-180-8 |
310-360 |
0.75 |
500-1500 |
180 |
B/F |
> 75% |
| YD(S)Z-200-8 |
310-360 |
0.91 |
500-1500 |
200 |
B/F |
> 75% |
ایک پنکھا / موٹر کیا ہے؟
اس ڈی سی موٹر کو ایوپریٹر کولر، ایئر کولر میں استعمال کرنے کے لیے ڈیزائن کیا گیا ہے۔ evaperator فین موٹر.
پنکھا / موٹر ساخت
پنکھا موٹر کا ڈھانچہ تعمیر میں بہت آسان ہے۔ ہماری ڈی سی فین موٹرز سٹیٹر پر مشتمل ہوتی ہیں اور اس کے اندر ایک گھومنے والا روٹر ہوتا ہے، جو قطب کے ٹکڑوں اور کنٹرول پینل سے گھرا ہوتا ہے۔ پنکھے کی موٹر کی اقسام اور سائز بہت مختلف ہیں اور آپس میں بہت زیادہ فرق کرتے ہیں۔
ہمارے تمام فین موٹر مناسب بین الاقوامی معیارات کی تعمیل کرتی ہے جہاں تک:
آؤٹ پٹ
کارکردگی
طول و عرض
فین کوائل یونٹ موٹر کا انتخاب کرتے وقت، درج ذیل معیارات کا خیال رکھنا چاہیے۔
BLDC پنکھا کوائل پنکھا / موٹر پاور
کیونکہ سنگل فیز الیکٹرک فین کوائل موٹر نسبتاً بڑی مقدار میں ری ایکٹیو کرنٹ استعمال کرتی ہے اور ان چھوٹے پنکھے کوائل الیکٹرک موٹرز سے آؤٹ پٹ کم ہے، فرق بڑا ہے۔ اس وجہ سے، ہمیشہ چیک کریں کہ فین کوائل موٹر کا برائے نام کرنٹ اور پاور جس کا تبادلہ کیا جا رہا ہے اس میں بہت زیادہ فرق نہیں ہے۔
گردشی رفتار ( RPM ) از فین کوائل موٹر
زیادہ تر فین کوائل یونٹ موٹرز کی رفتار تین یا زیادہ ہوتی ہے۔ عملی طور پر تمام رفتار ہمیشہ استعمال نہیں کی جاتی ہیں اور آپ تجرباتی طور پر اس بات کا تعین کر سکتے ہیں کہ کون سی رفتار بہترین کنٹرول میں آتی ہے۔ زیادہ سے زیادہ رفتار فین کوائل موٹر کو منتخب کرنے کا نقطہ آغاز ہے۔ تنصیب کے بعد، ہمیشہ چیک کریں کہ مختلف رفتاروں کے لیے برائے نام کرنٹ اور بلوئر کے لیے کم سے کم مزاحمت سے زیادہ تو نہیں ہے۔
فین کوائل موٹر وولٹیج
ہماری فین کوائل موٹر سنگل فیز 208- 240V 50 Hz / 110-120V 60 Hz یا دیگر ڈیزائن ہو سکتی ہے۔ براہ کرم اپنی پاور سپلائی چیک کریں۔
فین کوائل موٹر شافٹ کا قطر اور لمبائی
کا زیادہ تر قطر فین کوائل موٹر شافٹ 1/2' / 1/2 انچ / یا 12.7 ملی میٹر ہے ایک صورت میں 3/8' = 9.52 ملی میٹر ہوتی ہے۔ پنکھا یونٹوں میں عام طور پر ایک، دو یا تین پنکھے لگے ہوتے ہیں۔ Tingertech میں خصوصی طور پر فین کوائل موٹر ہے جس کے دونوں طرف شافٹ ہے۔ اگر فین کوائل یونٹ میں ایک پنکھے کی رہائش ہے تو، سنگل شافٹ فین کوائل موٹر ہمیشہ Tingertech میں دستیاب ہوتی ہے۔
پاؤں کی اونچائی اور چوڑائی
بیٹھنے کی پیمائش پنکھے کوائل بنانے والی موٹر کے لیے نصب کرنے کے مرکز کے درمیان فاصلہ ہے۔ اگر موجودہ پاؤں اور نئے پنکھے کوائل موٹر کی بیٹھنے کی پیمائش میں تھوڑا سا فرق ہو تو پاؤں کو موڑا جا سکتا ہے۔ یہاں اس بات کو یقینی بنائیں کہ پاؤں کا بیٹھنا ہمیشہ پنکھے کی پلیٹ پر کھڑا رہے۔ ہماری فین کوائل موٹرز پاؤں کو معیاری طور پر فراہم کر سکتی ہیں۔
فین کوائل موٹر توازن
کوائل فین موٹر کمپن سے پاک چلتی ہے۔ نئے impellers متوازن ہیں. نقل و حمل یا فٹنگ کے دوران امپیلر آسانی سے جھکا یا غیر متوازن ہو سکتا ہے۔ مجموعی ساخت کی وجہ سے اکثر ہلکی سی کمپن ناگزیر ہوتی ہے۔ بعض اوقات ایک یا زیادہ امپیلر کی تبدیلی حل فراہم کر سکتی ہے۔ اپنے فین کوائل موٹر ماہر سے رابطہ کریں۔
